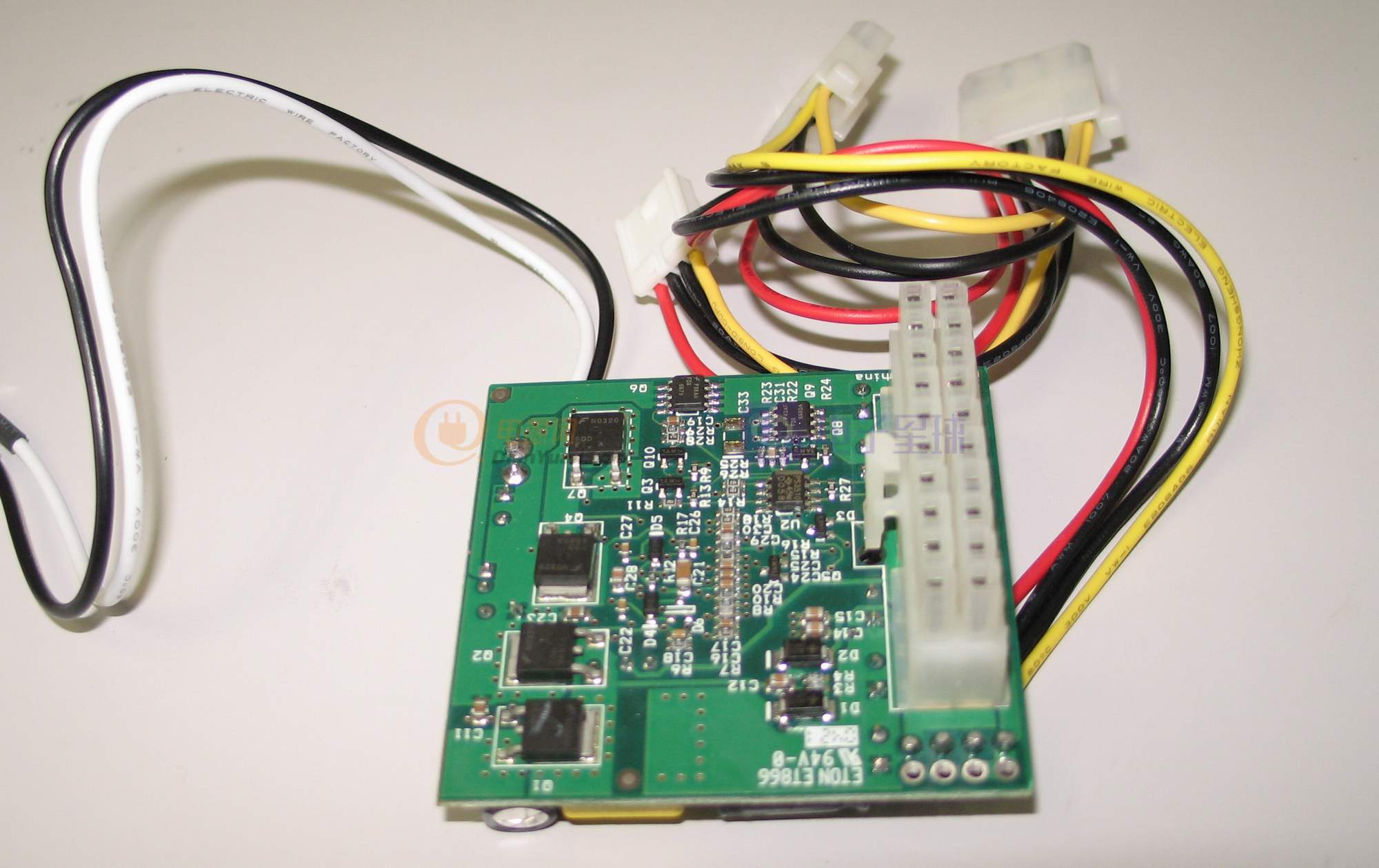

DC/DC-51W-1(D51)技術規格書1. 電氣性能指標:1.1 輸入DC電壓范圍:   13Vdc-14.5Vdc           環境溫度:           -25℃--50℃ 相對濕度:          (40-90)%RH1.2 電源輸出性能:1.2.1 輸出電壓及允許范圍: +5V +12V + 3.3V -12V +5VSB PG 4.75-5.25 11.4-12.6 3.14-3.55 -11.0-13.2 4.75-5.25 4.75-5.25    1.2.2 輸出電流: 輸出 +5V +12V + 3.3V -12V +5VSB PS/ON最大電流 0.5-5A 0.1-2A 0.5-5A 0.-0.3A 1.5A 峰值電流 6A 4A 6A 1.5A     1.2.3 輸出紋波峰峰值:+5V +12V + 3.3V -12V +5VSB PS/ON50mV 120mV 100mV 120mV 50mV 1.2.4 綜合調整:在下列四種條件下(見表一)測量,輸出電壓及紋波均應符合表一中要求.1.2.5 輸出過功率保護:各路輸出功率150%. 1.2.6 過壓保護值:+5V:5.8V-6.8V ; 3.3V:3.9-4.3V ; +12V:  13.2V-15.6V; OPP:   70~80W 注:1. 3.3V + 5V 輸出功率不超過40W2. 3V + 5V+12V 輸出功率不超過60W                                                   表一 輸出輸入 +5V +12V +3.3V -12V +5VSBI1   13VDC 負載 5A 2A 5A 0.3A 0.5A 電壓 4.75-5.2 11.4-12.6 3.1-3.4 11-13.2 4.75-5.25 峰值 50mV 120mV 100mV 120mV 50mVI213VDC 負載 0.5A 0.2A 0.4A 0.1A 1.5A 電壓 4.75-5.2 11.4-12.6 3.04-3.4 11-13.2 4.75-5.25I314.5VDC 負載 5A 0.2A 5A 0.3A 0.5A 電壓 4.75-5.2 11.3-13. 3.4-3.4 11-13.2 4.75-5.25I414.5VDC 負載 0.5A 2A 2A 0.3A 1A 電壓 4.75-5.2 11.5-12.9 3.1-3.4 11-13.2 4.75-5.251.2.7 電源的+5V、+12、+3.3V、輸出應具有短路保護功能,保護方式為截止式.1.2.8 輸入浪涌電流:電源合閘瞬間,最大輸入浪涌電流應≤10A.1.2.9 建立時間:在交流輸入為額定值時,各路輸出滿載條件下,開啟電源,+5V從0V進入穩態4.75V的時間應≤10ms.1.2.10 電源正常信號(Power Good)由二十芯插座8腳引出,用以顯示電源的工作狀態,該信號是一個直流輸出電壓檢測信號與DC輸入電壓檢測信號邏輯"與",與TTL信號兼容,當電源接通之后,如果輸入DC電壓在額定工作范圍之內(見表二),那么,經過100-500ms的延時,PG電路發出"電源正常信號"(PG為高電平).當DC電源輸入電壓降至10V以下或者各路直流有一路低于檢測電平時,電源送出"電源故障"信號(Power Fall低電平).Power Fall應在+5V下降至4.50V之前至少1ms降為0.3V的電平,且PG信號的上升、下降沿的波形應陡峭,無自激振蕩現象發生.時間關系見表三和圖一、圖二.表二為各路輸出電壓檢測電平.          POWER GOOD信號應能驅動六個標準TTL負載.   1.2.11  電源睡眠控制(ON/OFF)由二十芯插座14腳引出,用以控制電源的工作狀態.低電平有效.當該端子處于非接地狀態(懸空)時,電源處于睡眠狀態,除5VSB以外的各路輸出均為0V,此時5VSB加1.5A負載,電壓輸出為4.75-5.25V,且無雜音及嘯叫聲.當該端子接地時,電源處于正常工作狀態,各路輸出正常.                                                                                              表 二直流輸出 +5V +12V -5V -12V檢測電平min +4.5V +10.8V -3.75V -10.4V                                                                          表三參數 技術指標 測試條件 示意圖名稱 最小值 正常值 最大值 輸入電壓 直流負載 正常值 正常值 tp.G 100ms 500ms 12VAC 100% 圖一tp.F 0.5ms 1ms 10VAC 100% 圖一tr 5ns 50μs 40VAC 100% 圖一tf 500ns 10μs 40VAC 100% 圖一to.R 16ms 20ms 12VAC 100% 圖二                                                                                           圖一  +5V與PG信號時間關系圖1.2.12  維持時間≥10ms.1.2.13  效率:≥80%.1.2.14  諧波電流:符合GB17625.1-1998《低壓電氣及電子設備發出的諧波電流限值》標準要求.1.2.15  環境25℃,80%負載情況下平均無故障時間大于6萬小時2、電磁兼容性3.1 無線電騷擾限值3.1.1 電源端子傳導騷擾限值    產品正常工作時電源端子傳導騷擾限值應符合GB9254-1998的A級要求.3.1.2 輻射騷擾限值         產品正常工作時電源輻射騷擾限值應符合GB9254-1998的A級要求.4. 外觀和結構要求 4.1 電源尺寸為125X45X35mm,外殼結構細節、安裝尺寸、輸入、輸出電源插座位置和數目均要符合主機要求.4.2 DC輸入線兩芯線一條,直流電壓輸出INTER ATX主板標準20P插座  JKY-DC/DC-51W-1(D51)輸出線圖  PCB圖電源外型圖 電源尺寸為172(L)×55(W)×35(H)mm   5、性能檢驗:參照GB/T14714-93、GB4943-2001規定的測量方法與標準,按本規定的測試條件逐項進行檢驗,應符合本標準1.1條-1.2條的要求.檢驗時,電源基本性能均在電源輸出線插頭處進行測試,輸出紋波及噪聲測試需在測試點并聯47μ/16V鉭電容及0.1μF高頻電容.
