這是因為半橋死區時間內是靠二極管續流的,低亮度時死區時間長,續流時間也長,損耗就大,MOS就容易發熱.要減小此時的諧振電流,一個辦法就是減小高壓端的諧振電容.

armyliu大俠:
           我現在用的高壓電容是10P的,變壓器是14:2600,次級的漏感量是300MH.我的輸入電壓是12V,輸出電流最亮是7.5MA,最暗是3.5MA.
如大俠說講,我改諧振電容為5P,那會不會影響輸出電流,因我占空比已開到最大(42%).不知道還有其他辦法改善溫度嗎?
還有一個問題,我看這個波形是電壓滯后電流,感覺整個回路成容性,不知是否理解對?謝謝!

你降低工作頻率,如果DUTY減小的話就不是容性狀態.不過看你的波形確實有點呈容性,最好有完整的波形加以對照.
你輸出串聯的話變壓器漏感小了,一般匝數比可以做到1:200,高壓電容盡量用小,因為負載屏的分布電容可能比較大,這樣占空比也不會太大.

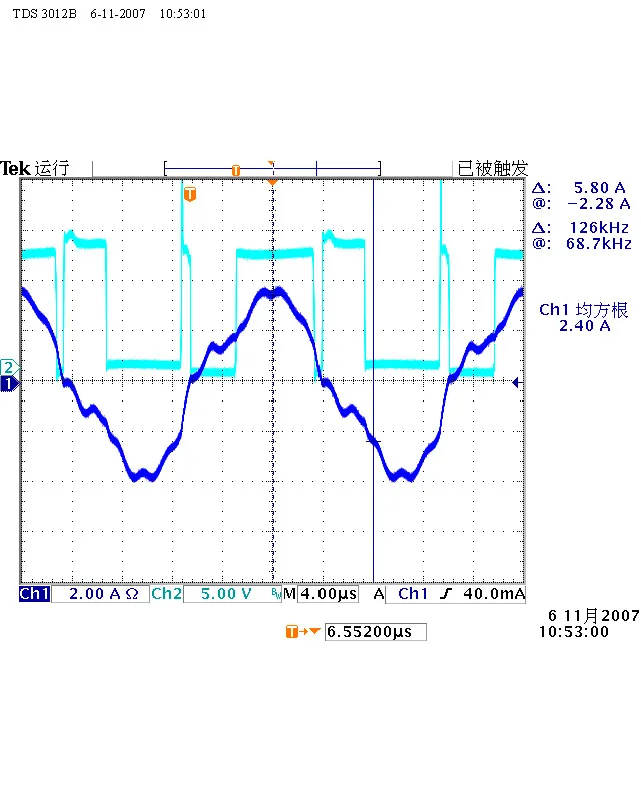

此圖是正常時(F=50K),暗電流測量波形,此時占空比為33.2%500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/780561194337498.jpg');}" onmousewheel="return imgzoom(this);">
部分電路圖:我的工作頻率是50K,變壓器是一推二燈管是串聯的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/780561194337640.bmp');}" onmousewheel="return imgzoom(this);">


實測板子頻率降低時(F=47K),最亮和最暗占空比都是42%.

你高壓電容是加在變壓器輸出腳之間的嗎?,最好不要這樣加,加的話也只能加很小的,建議不超過3PF.
一般高壓電容對地加,還可以做電壓保護,想節省成本的話可以不用,占空比不夠就增加變壓器匝數比,但要注意此時不能一端接負載另一端空載.

是的.我高壓電容是接在變壓器兩端,我剛?cè)サ?發現不能調節占空比.接3PF電容時,占空比只有當VBRI=4V,才發生變化.(以前只要VBRI=2.4V就發生變化).
從圖中,因該可以確定我整個負載成容性吧,如果是,那溫度和它有關嗎?

這個電容會產生無功電流,電容越大電流也越大.總的電流是無功電流與負載電流的矢量和,電流大了變壓器和MOS就容易發熱.

大俠:
       我想問的是在整個回路成容性時(變壓器初級電流超前電壓),這種狀態下的MOS溫度高,還是整個回路成感性時溫度高??
  我現在做如下更改:把高壓電容改成3PF,匝比改為14:2850!
不知道除此之外還需改什么啊?謝謝!客戶要求溫度在80度以內

兄弟你的變比和漏感做調整就可以解決,把漏感稍微調大一點點,變比取12:2500就差不多了.

哦, 謝了.我去實驗一下.

還是不行啊??

關注下

關注一下

各位大哥:
      再支援一下 啊.我現在漏感匝比都試了,就是沒見效果啊.漏感增大或減小溫度都沒降下來啊.郁悶!
      我把次級漏感做到400MH(14:2850),不用高壓電容.一開機,輸出電流小(此時占空比已最大42%).沒辦法我只有加大高壓電容到10PF,電流才合乎要求.我以前的變壓器是300MH(占空比也是42%,匝比14:2600),高壓電容10P,電流也合乎要求.為什么調節漏感不會改變電流啊?
     我的理解:工作頻率越接近諧振頻率,增益Q越大.所以漏感400MH的諧振頻率《300MH的諧振頻率.所以400MH的輸出電流因該比300MH的要大啊.可測試結果不是這樣的啊

1.看一下振蕩腳波形是否有毛刺,否則MOS的驅動也會有,這樣MOS管的溫度也會高,可以從LAYOUT解決
2.頻率盡可能放低(50K)左右,減少開關損耗
3.諧振電容盡可能小,減少無功損耗
4.變壓器的匝比要合理,占空比決定峰值電流
5.MOS的放置,散熱是否合理
6.MOS的選取
.......

順便說一下,我的變壓器是EPC19的.

今天有點效果,謝謝各位指導.MOS溫度下降到只有80度左右.不過兩個變壓器的溫度相差有10度(一個72度,一個59度).還在測試.

你現在低亮MOS溫度80度左右?還是高亮?

我感覺是你的驅動有問題,電平不夠,MOSFET管的開通不徹底.
不過你給出的原理圖看不清楚,不能確認.

是低亮,高亮一個80度,一個96度.郁悶啊.
我只是把高壓電容去掉了.

看一下布板有沒問題,由于你的驅動電路是兩路并聯驅動,所以要盡可能的短且等長,否則會造成一路過驅動一路驅動遲緩,一邊溫度高一邊溫度低,還有要測一下屏的每個燈管的電流看是否平衡,有些屏有問題導致漏電流大或其它問題,若變壓器的溫度高可以增加初級線徑用多股沙包線繞制,并控制好次級的漏感

謝謝!當我去掉高壓電容時,高亮?xí)r:我測量過燈管電流發現一邊大,一邊小.而且是隨著開機的時間增加,兩邊的電流相差越大.最后穩定,TV1變壓器這邊燈管電流有10MA,TV2變壓器有5.6MA.
低亮測量兩邊電流相差不大.
后來我在電流小的一邊把高壓電容加上(3P),測量兩邊電流基本一樣.懷疑是燈管分布電容不一樣造成的,不知是否////

廖工
