發上原理圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106011019.gif');}" onmousewheel="return imgzoom(this);">

頂一下 光看沒人動嗎?

受芯片的限制,具體的你可以自己找找看

不好意思, 說錯了,我以為你問的是功率呢

我是想問下 這樣的電路最高的效率有多少 能到80%嗎?

我看了圖紙,效率最多不到70%,34063本身也不能做的很大.

你的電話是多少? 或來電0755-83439903,13802245279

用AP1509,效率可達85%以上,線路簡單,頻率150KHZ穩定,2A負載電流.性價比高,詳細情況聯系:0755-83755702  湯先生   13926568605

目前我只做到75% 我想可以到85%左右不知道怎么改進了

MC34063做降壓的典型電路,管子的導通壓降太大,還有就是Rsc上的壓降也較大,這些都限制了效率,像這個電路,13V輸入,才3.5V 輸出,那樣的話,續流二極管的壓降也減了不少效率了!所以這個電路是很難做出高效率的!除非把電路改進了!

哦那有改進的余地嗎?怎么改 能指點下嗎?

怎么改我還沒有現成的方案,主要就是改導通壓降了,其它的,一改就是很大的工程了!呵呵!

管子做在里面的怎么改哦 外擴嗎?好象外擴的話效率更底的

是要外擴,至于是壓降是變大還是變小,那就看你是怎么接的了!

呵呵 我估計是變大的

用一個NPN的管子,E極接34063的8腳,C極輸出,B極接1腳,34063的2腳接地,那樣不就是可以把導通壓降變小了嗎!
當然了,還要加一些 輔助的元件 才行!

暈 你說反了吧 CE2個腳位置換下才對吧 朋友?

對不起,說錯了,應是PNP的管子!呵呵!

不可以這樣的接的 這樣接你試過嗎?假如是PNP的話不是這樣的接的

可以這樣接的,但要加一些 輔助元件!

是不是接幾個電阻啊 基極穿個電阻 BE之間并個電阻??

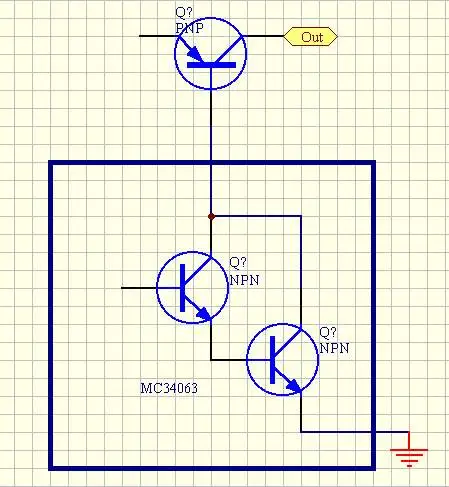

這樣接,但這個圖只是示意圖,不能就這么接!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106985629.jpg');}" onmousewheel="return imgzoom(this);">

基極串電阻,BE極并電阻,這只是最基本的元件!
實際電路最好還要加一些 加速 導通 和 關斷 的電路.

明白了 呵呵謝謝  我怎么沒想到呢 我先試試看

你做過升壓的嗎?

升壓的效率要好的多

這位兄弟你能說說你的升壓嗎?

是的,用34063做升壓的話,導通壓降是很小的,效率也高一些了!

我認為用MC34063最大的問題是環路調不好我做過一次環路調不好,不知你用過MC34063沒有

說老實話,我沒有用過!
但我知道,MC34063 的環路還真是不好調!呵呵!
