是反峰電壓吧,可能初次級的匝數比大了些.

我覺的好象是漏感引起的
你的漏感都大 ?

整流二極管的反向恢復時間引起的.用肖特基管或在二極管上加RC吸收,或在電流互感器上加RC濾波.

初次級匝比不大,22:9左右的樣子.

我是用的半橋逆變電路.

漏感沒有測過,沒有什么專業的工具,請教一下,只有萬用表示波器可以測得出來嗎.謝謝

有的那種萬用表可以,
你的有測試電感的功能嗎
萬用表!

我在變壓器原邊加了RC電路,尖峰是小了不少,但是電壓電流一大時,波形很明顯的震蕩,不知道有什么好的方法,謝謝

我認為是你的變壓器的漏感的問題
你變壓器的纏繞的有沒有問題呀

變壓器有吱吱聲嗎,梢長時間變壓器鐵芯,線包熱嗎付載功率小于輸入功率嗎

原來氣隙大時漏感太大了,而且有吱吱聲,現在變壓器氣隙已調得很小了,吱吱聲沒啦,但是功率差點,就是上不去啊,矛盾.稍長點時間鐵芯沒熱,線包發熱,今天打算換粗點的線.功率肯定是小于輸入功率的.

由于輸出電流蠻大的,50A,所以線比較粗,繞起來很麻煩,想繞得很緊都很困難,窗口也剛剛夠繞得下,所以沒有采用什么特別的繞法,就是原邊在里層,副邊在外面這樣繞的.

你的這個變壓器漏感絕對小不了,可以試圖減小匝數,50A的電流我們一般都用銅皮繞了,原副邊采用三明治的繞法可以減小漏感.

測試漏感:可以把副邊的繞組短路,量原邊繞組兩端的電感

原副邊采用三明治的法肯定繞不下了(以我的手勁來說的話,呵呵),我原來是用多股銅線繞的,過會打算用多根1個平方的漆包線繞.匝數也不大啊,22:9左右的樣子.

你用的RC電路上的R,C分別多大?

原邊不用加電嗎?弱弱的問.

可從3方面考慮----a.延緩驅動上升沿; b.開關及整流管加吸收網絡; c.減小變壓器漏感.

你可以空載時在初級串聯一個電流表看一下空損是多少,初級線圈電感量是否夠一般50瓦變壓器220伏輸入的匝數在800--1200之間選擇線經在0.23--0.25之間選擇

兄弟,是否需要確認一下?你提的是電流波形有尖鋒,但是跟貼的都按電壓尖鋒來分析,到底遇到的是電壓還是電流的尖鋒問題?

如果是電流尖鋒,而且在前緣,應該是你的mosFET的Coss太大或者你在Vds並聯了電容,而你測試的是mos的電流,不是變壓器的電流.

我是用HALL傳感器輸出來通過取樣電阻測的電流波形,實際上,電流和電壓波形是一樣的.我是用的IGBT,半橋,測的確實是變壓器原邊的電流.

能不能全面的說說減小變壓器漏感的方法

那如果是5KW的變壓器呢.怎么算你說的那些,謝謝.

建議給個波形看看.

好的,我過會上傳一個,之間尖峰的波形沒有存下來,現在尖峰基本上好多了,但是震蕩蠻厲害的,我傳個目前的波形上來.

yes.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106792793.jpg');}" onmousewheel="return imgzoom(this);">

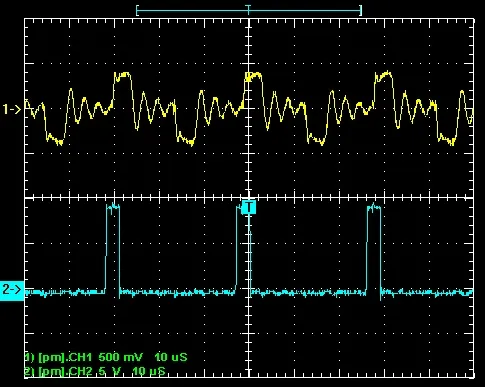

這是320V35A時所測得的電流波形,再加大到350V35A時波形變得很差,整個波形開始上下震蕩,再加大電壓和電流,變壓器開始發出吱吱聲.

不用加電,直接量就可以

如果頻率較高的話,用1個平方的線是不行的,必須用多股絞線或者銅皮來繞,如果繞不下只能說明你選擇的變壓器磁心不夠大啊.
