收到電源網發來的AD151M24-3N1電源。海爾LK26K1電視機上用的，真是老產品啊，2006年的，年紀灰常大啊。白天工作沒時間，現在和大家分享這個TV電源。在商場看到電視機非常薄，功率在200W左右。在思考，我是否能做得出這么薄，這么小，有幸收到電源網試用產品，慢慢給大家拆機，分解。

輸入?yún)?shù)：100-240VAC 50/60HZ    138/0.87=160W     5/0.87=5.7W

輸出參數：24V*4A=96W

               12V*3.5A=42W

            96+42=138W

輔助,待機  5V*1A=5W

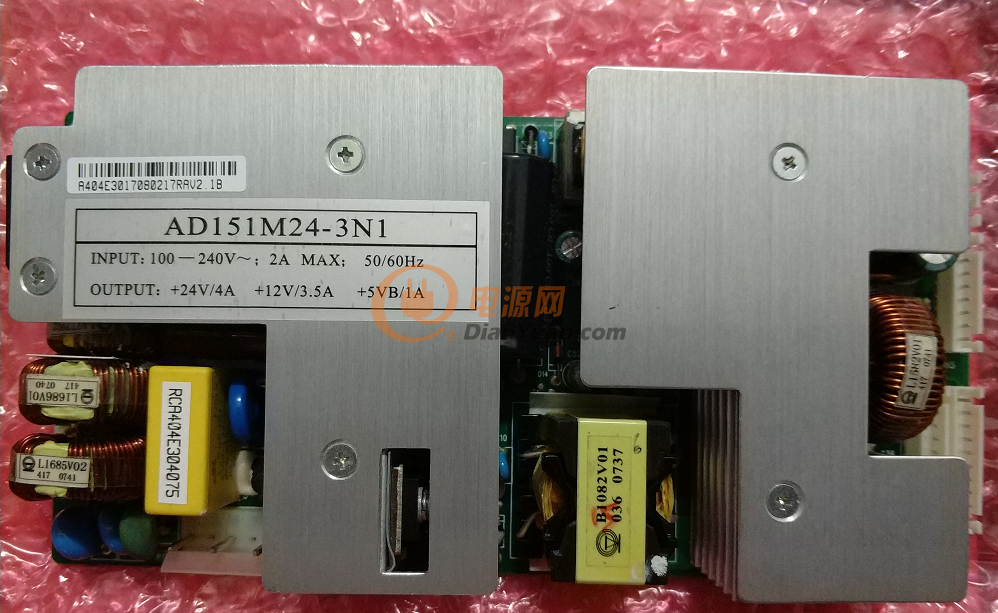

電源全貌，看到熟悉的PQ2620了吧？看到輸出端的磁環了吧？這是正激嗎？答曰：不是哦,是反激。反激就足夠應付150W了，沒必要把正激搬出來，反激更省錢。

干掉頂上兩塊散熱片，從輸入開始看，三線的。L,N,大地

1.帶了套管的保險絲，160W，用個250V/5A玻璃快斷足夠

2.1UF/250V的X電容做差模

3.壓敏電阻，10D561

4. 兩個共模電感。L1685V02,磁環包了黃膠帶，中間也加了隔離片

5.一個差模電感，L1772V20,用的黃環

6.左下角，NTC熱敏，SCK-054，25oC 5Ω，25oC 4A

7.兩顆222M, X1 400V   Y1 250V

8.橋堆，GBU1010

9.還有一個橋堆這里，熱地和功率的之間的222M



PFC部分，PFC方案采用ST公司的L6562

1.PFC電感，PQ3220做的，AE值169平方MM

2.CBB電容105J/600V

3.FR407并在PFC電感和BOOST二極管兩端

4.PFC用MOS采用，IRF840,500V/8A。兩只并聯。和典型用法上一樣。

5. PFC二極管采用IXYS，總部設于加利福尼亞州。20A/600V

6.PFC后的大濾波電容，萬裕標志是SAMXON。400V/150UF。

反激部分,采用ST公司UC3843做的反激

1.反激用MOS管，2SK2850，900V,6A

2.反激變壓器，PQ2620.AE值120平方MM

3.左下角的吸收電路，二極管，瓷片電容，放電電阻

4.兩只25V47UF，做的兩級VCC，第一次啟動一級電容，輔助繞組一級電容

5.初級和次級之間的1O2M

次級部分，

1.24V輸出這一路采用U10200。10A200V肖特基。CLC濾波，1000UF/35V,470UF/35V

2.12V輸出這一路采用STPS20150CT，20A150V肖特基。STPS20H100CT,20A100A肖特基，CLC濾波，16V/1000UF,16V470UF.





輔助電源部分，采用PI，TNY266PN，內置MOS。5W足夠了這里輔助繞組接BP

1.初級吸收部分采用1NF/1KV瓷片，FR103.兩個120K電阻并聯放電

2.變壓器采用EE16加寬，滿足初次級距離

3.次級肖特基采用，31DQ06,60V/1.6A

4.輸出采用CLC，10V/470UF, 10V/1000UF

初級L6562+UC3843這兩部分從底層都能看明白。次級LM2904運放做控制部分，后續為大家奉上。謝謝大家支持。大家踴躍提問。
