你是問這個電路的原理嗎?

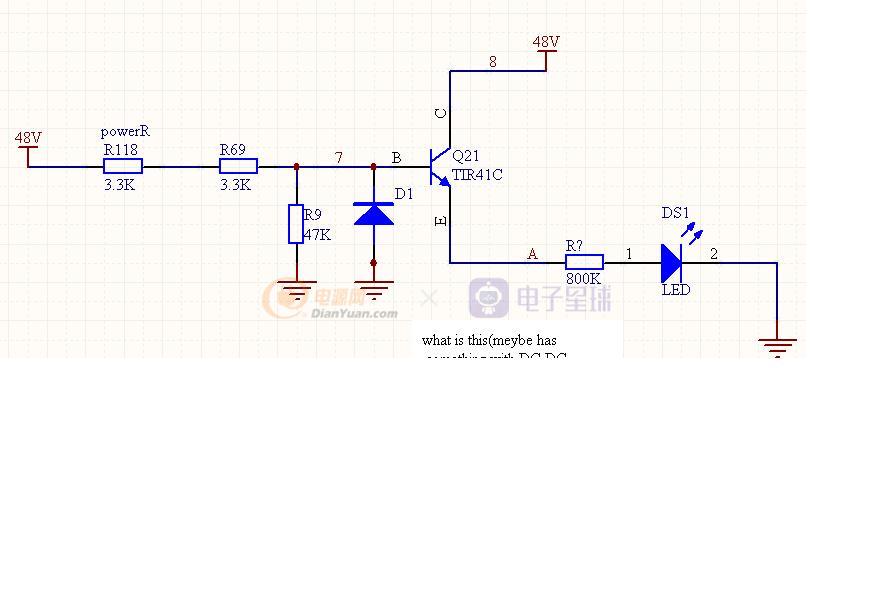

這個是一個恒流驅動LED的電路.
穩壓二極管上的電壓恒定為VZ,三極管VBE=0.6V恒定,LED電壓恒定約為1.8V
則恒流I=(VZ-VBE-1.8)/800K.
可以根據需要調節VZ或者800K的電阻來得到你要的恒流電流.
不過我感覺你的那個800K的電阻太大了,就算三極管飽和了,LED電流只有0.05mA
你該把800K的電阻改成12K,I=3mA,則Vr=12*3=36V,36+1.8=37.8V,三極管取VCE=48-37.8=10.2V,則VZ=37.8+0.6=38.4V,照著這樣計算,保證I=3MA,三極管處于放大狀態,OK!

圖中哪里有穩壓管啦?

三極管基極的二極管應該是穩壓管,
這是一個基本的串聯穩壓電路

不一定是穩壓管哈,二極管也行啊.

普通二極管?
朋友能不能詳說一下?

A端輸出的是15V的電壓,其中,二極管的型號為IN4745,有沒有人能解釋一下?

這就對了,1N4745是16V的穩壓管
減去三極管的Ube的壓降0.7V
所以A點的理論電壓是15.3V

這里穩壓管電壓作為射極跟隨器的輸入

樓主可以搜索一下“串聯穩壓電路”看看原理

這個電路的輸出電流,驅動能力大概是多少?

對于A點,首先是個穩壓源,
然后其輸出電流為(三極管放大倍數+1)* 基極電流.
受限于三極管最大集電極電流和最大基極電流.

基極電流=(48-16)/(R118+R69) - ID1
還要考慮D1的最大穩壓電流
