我是一名學生,現在正在設計高壓電路,參數如下:輸入電壓為AC 220V,輸出為DC 1KV,輸出電流為20mA,但是我不知道采用那種電路結構設計.我初始設計為倍壓整流電路,但是老師說這個技術已經過時了,所以我就想采用開關電源電路設計.
但是設計的變壓器的原端接市電220V,副邊分為DC 12V,DC 5V,DC 1000V三個輸出,直接輸出1KV,老師說不行,那么怎么辦呢?聽說一什么2次電源設計?這個我就不太懂了,謝謝啊!大家一定要幫忙啊!急急急...
一定要給我回復啊,我正在著急著呢,謝謝了啊!
高壓電路設計,求助!急急急...
全部回復(23)
正序查看
倒序查看
@楚天?
用反激電路就可以了.不過直接出1000V的話比較有難度.建議前邊用常規電源獲得DC12V,DC5V,后邊用12V反激出1000V,這樣反激變壓器比較好設計.我就是這么做的.我做的是7500V,所以我的前級電壓是48V.
您好,前端的DC 12V,DC 5V我都會實現,可是后面您說的“后邊用12V反激出1000V,這樣反激變壓器比較好設計”,這個我還是不太清楚啊,您能夠給與詳細的說明嗎?謝謝!
最好是能夠有圖說明.
再次感謝啊!
最好是能夠有圖說明.
再次感謝啊!
0
回復
@echo521cuckoo
您好!請問在哪里可以找到相關的電路圖呢?能不能給我一個具體的電路圖,謝謝啊!
建議你去圖書館找開關電源的書,直接的電路不多,都需要根據你的要求修改.也可以在網上搜索,高壓開關電源、臭氧發生器、電視高壓電路、、、只要是小功率的高壓發生器就行. 當然也要下載UC3842芯片的手冊,根據資料設計你的方案. 369481200393569.pdf
0
回復
@echo521cuckoo
您好,前端的DC12V,DC5V我都會實現,可是后面您說的“后邊用12V反激出1000V,這樣反激變壓器比較好設計”,這個我還是不太清楚啊,您能夠給與詳細的說明嗎?謝謝!最好是能夠有圖說明.再次感謝啊!
37621200402635.rar
這里是我的7kv的原理圖,其中反饋參數可能需要調整 ad6.6版本
這里是我的7kv的原理圖,其中反饋參數可能需要調整 ad6.6版本
0
回復
@echo521cuckoo
不好意思,您的電路我用Pspice打不開啊您能否給我一個抓圖,我就是想知道到底反激式電路是怎么連接的.我手頭上也有張占松的開關電源一書,可是還是不明白啊,謝謝了!

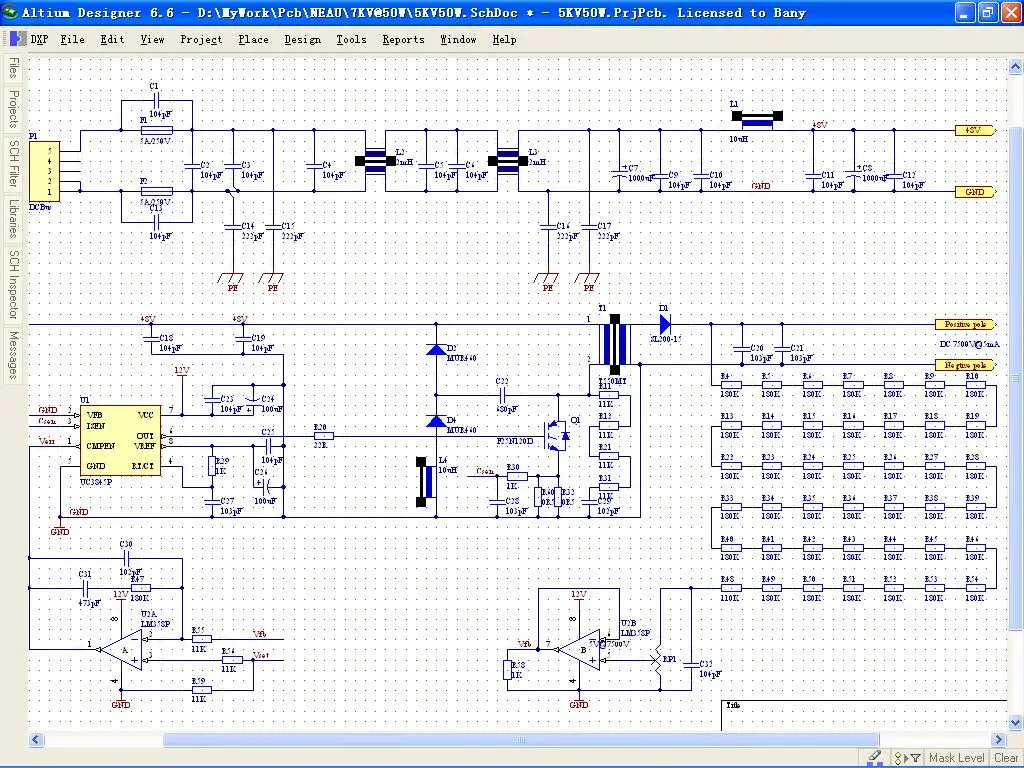

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/37621200406081.jpg');}" onmousewheel="return imgzoom(this);">
變壓器沒標同名端,是反激,耦合電感.
0
回復
@楚天?
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/37621200406081.jpg');}"onmousewheel="returnimgzoom(this);">變壓器沒標同名端,是反激,耦合電感.
請問楚天兄用的這個二極管是什么參數,哪能找到?還有你這個電源的輸出電壓精度和紋波做到了多少?
0
回復
@楚天?
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/37621200406081.jpg');}"onmousewheel="returnimgzoom(this);">變壓器沒標同名端,是反激,耦合電感.
您好!
我看得有點不明白,請教幾個問題:
1. L2,L3的作用是什么呢?是不是起到EMI的作用?
2. R11,R13,R21,R31等為什么串聯這么多啊?為什么不用一個大的電阻代替呢?還有R4,R5,R6......R40,R41..R48,R49...R54等這些的作用又是什么呢?為什么串聯這么多啊?
3. LM358P是一個集成運放,2個LM358P都在這里起到什么作用啊?
4. 您的第一步產生一個48V的直流,這個跟后級的DC 7500V的關系大不大?要是我想產生1500V的直流,那么我的前級應該是多大比較好呢?
我的問題比較多,麻煩您了,很不好意思!
我看得有點不明白,請教幾個問題:
1. L2,L3的作用是什么呢?是不是起到EMI的作用?
2. R11,R13,R21,R31等為什么串聯這么多啊?為什么不用一個大的電阻代替呢?還有R4,R5,R6......R40,R41..R48,R49...R54等這些的作用又是什么呢?為什么串聯這么多啊?
3. LM358P是一個集成運放,2個LM358P都在這里起到什么作用啊?
4. 您的第一步產生一個48V的直流,這個跟后級的DC 7500V的關系大不大?要是我想產生1500V的直流,那么我的前級應該是多大比較好呢?
我的問題比較多,麻煩您了,很不好意思!
0
回復
@echo521cuckoo
您好!我看得有點不明白,請教幾個問題:1.L2,L3的作用是什么呢?是不是起到EMI的作用?2.R11,R13,R21,R31等為什么串聯這么多啊?為什么不用一個大的電阻代替呢?還有R4,R5,R6......R40,R41..R48,R49...R54等這些的作用又是什么呢?為什么串聯這么多啊?3.LM358P是一個集成運放,2個LM358P都在這里起到什么作用啊?4.您的第一步產生一個48V的直流,這個跟后級的DC7500V的關系大不大?要是我想產生1500V的直流,那么我的前級應該是多大比較好呢?我的問題比較多,麻煩您了,很不好意思!
1、共模電感,抑制干擾的.
2、因?yàn)槲疫@個板用的是貼片電阻.受耐壓限制,需要多只串聯.輸出分壓是 41x180K + 110K + 10K = 7500K,7500V正好1mA,電位器的初始電阻正好是一半左右,所以電路焊接好后,電位器只需要微調即可.
3、一個是跟隨器,減少?gòu)娜硬糠址至?提高精度,一個是電壓調節器.由于3845的內部參考是固定的所以不能用在這種可變電源上,所以屏蔽了內部誤差放大器,改用外部的.
2、因?yàn)槲疫@個板用的是貼片電阻.受耐壓限制,需要多只串聯.輸出分壓是 41x180K + 110K + 10K = 7500K,7500V正好1mA,電位器的初始電阻正好是一半左右,所以電路焊接好后,電位器只需要微調即可.
3、一個是跟隨器,減少?gòu)娜硬糠址至?提高精度,一個是電壓調節器.由于3845的內部參考是固定的所以不能用在這種可變電源上,所以屏蔽了內部誤差放大器,改用外部的.
0
回復
@楚天?
1、共模電感,抑制干擾的.2、因?yàn)槲疫@個板用的是貼片電阻.受耐壓限制,需要多只串聯.輸出分壓是41x180K+110K+10K=7500K,7500V正好1mA,電位器的初始電阻正好是一半左右,所以電路焊接好后,電位器只需要微調即可.3、一個是跟隨器,減少?gòu)娜硬糠址至?提高精度,一個是電壓調節器.由于3845的內部參考是固定的所以不能用在這種可變電源上,所以屏蔽了內部誤差放大器,改用外部的.
您的第一步產生一個48V的直流,這個跟后級的DC 7500V的關系大不大?要是我想產生1500V的直流,那么我的前級應該是多大比較好呢?
0
回復
@楚天?
用反激電路就可以了.不過直接出1000V的話比較有難度.建議前邊用常規電源獲得DC12V,DC5V,后邊用12V反激出1000V,這樣反激變壓器比較好設計.我就是這么做的.我做的是7500V,所以我的前級電壓是48V.
其實我覺得從AC220V通過整流、濾波后的電壓一般情況下為DC300V,這個可以直接去控制后級電壓器,為什么還需要產生一個DC12V或DC15V的電壓來二次升壓呢?這個DC12V或者DC15V的電壓還沒有那個DC300V的電壓高啊,怎么來控制呢?還是不懂,請教高手啊!
0
回復
@echo521cuckoo
其實我覺得從AC220V通過整流、濾波后的電壓一般情況下為DC300V,這個可以直接去控制后級電壓器,為什么還需要產生一個DC12V或DC15V的電壓來二次升壓呢?這個DC12V或者DC15V的電壓還沒有那個DC300V的電壓高啊,怎么來控制呢?還是不懂,請教高手啊!
如果輸入電壓比較高,在比較小的功率下,需要很高的電感量.這樣會嚴重占用窗口.而高壓絕緣本身就是吃窗口的老虎.
況且,控制部分也確實需要一個輔助電源,如果依附高壓源產生則由于可變高壓而導致變化太大.所以,綜合考慮……
況且,控制部分也確實需要一個輔助電源,如果依附高壓源產生則由于可變高壓而導致變化太大.所以,綜合考慮……
0
回復
@楚天?
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/61/37621200406081.jpg');}"onmousewheel="returnimgzoom(this);">變壓器沒標同名端,是反激,耦合電感.
請問您的這個圖中的變壓器的匝數比是如何設置的?
0
回復
@njupt
晚上我畫個圖看看能否傳上去,因?yàn)檩敵鯠C電壓高達1KV,而且因?yàn)檩斎腚妷簽?20V受制與開關管的耐壓,占空比不可能取的很大,這也導致了輸出繞組上的整流二極管需要好幾KV的耐壓,當然也可以用多個二極管串連進行分壓,但是此方式效果不好.最好是采用多輸出繞組各自整流再串接
首先我知道把220VAC轉變成1000V-2000V的直流高壓的時候,需要2步,第一步我已經實現了24V的直流輸出,但是具體的后級應用UC3842芯片,就不會設計了,而且應用反激式設計,聽說比較 簡單,可是還是不太清楚的
