不明白“電流饋電推挽級聯拓?fù)洹笔鞘裁礃拥?
你可否給個簡圖?
一般如果是電流控制,負載電感是看不到的.傳遞特性較簡單,屬于單極點.
你可否給個簡圖?
一般如果是電流控制,負載電感是看不到的.傳遞特性較簡單,屬于單極點.
0
回復
全部回復(5)
正序查看
倒序查看
如果計算上來說是個復雜的傳遞函數.
但是補償時候其實不是很困難.就是一般的雙零點雙極點補償即可.

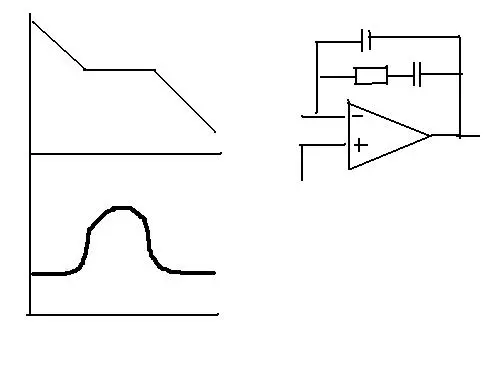

第一種: 原點一個極點,之后一個零點BOOST相位,然后另一個極點壓低增益.如圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/13071203731743.jpg');}" onmousewheel="return imgzoom(this);">

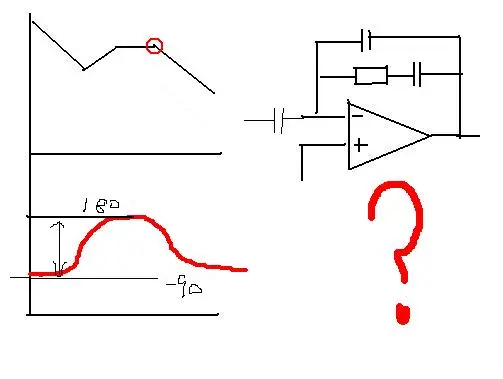

第二種:原點一個極點,之后兩個零點,BOOST相位,此時最多可以Boost180度理論上.然后一個零點,使得電壓增益放平,但是我打圈圈的地方又會由于運放自身的極點以-20db下降. 模擬運放的圖我不知道對不對,懶得算了.你可以找書看一看.
圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/13071203732156.jpg');}" onmousewheel="return imgzoom(this);">
如果你覺得第一種的動態不好,可以嘗試第二種.
這種結構的拓?fù)?動態問題比較大.不是補償能解決的.
有什么問題可以發信互相探討.
但是補償時候其實不是很困難.就是一般的雙零點雙極點補償即可.
第一種: 原點一個極點,之后一個零點BOOST相位,然后另一個極點壓低增益.如圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/13071203731743.jpg');}" onmousewheel="return imgzoom(this);">
第二種:原點一個極點,之后兩個零點,BOOST相位,此時最多可以Boost180度理論上.然后一個零點,使得電壓增益放平,但是我打圈圈的地方又會由于運放自身的極點以-20db下降. 模擬運放的圖我不知道對不對,懶得算了.你可以找書看一看.
圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/13071203732156.jpg');}" onmousewheel="return imgzoom(this);">
如果你覺得第一種的動態不好,可以嘗試第二種.
這種結構的拓?fù)?動態問題比較大.不是補償能解決的.
有什么問題可以發信互相探討.
0
回復
@jurda
如果計算上來說是個復雜的傳遞函數.但是補償時候其實不是很困難.就是一般的雙零點雙極點補償即可.第一種:原點一個極點,之后一個零點BOOST相位,然后另一個極點壓低增益.如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/13071203731743.jpg');}"onmousewheel="returnimgzoom(this);">第二種:原點一個極點,之后兩個零點,BOOST相位,此時最多可以Boost180度理論上.然后一個零點,使得電壓增益放平,但是我打圈圈的地方又會由于運放自身的極點以-20db下降.模擬運放的圖我不知道對不對,懶得算了.你可以找書看一看.圖如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/13071203732156.jpg');}"onmousewheel="returnimgzoom(this);">如果你覺得第一種的動態不好,可以嘗試第二種.這種結構的拓?fù)?動態問題比較大.不是補償能解決的.有什么問題可以發信互相探討.
老兄,用的TI的片子還是National的?
