sg3525+irf840做的推挽開關電源炸管

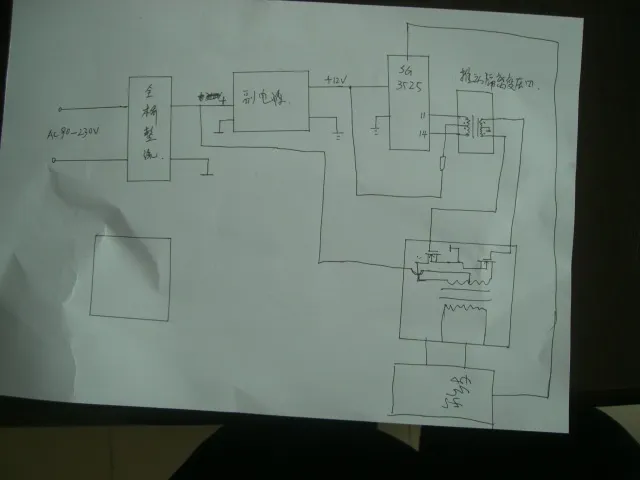

這是我做的電源框圖,現在出現的問題是:我用調壓器供電從AC50V-AC230V時,輸出電壓都正常,空,負載也是正常的,溫度很低.然后斷電,再直接通電AC220V,這時就出現了炸管,是不是沖擊電壓高了還是其它原因?img] /bbs/u/64/1339251207806759.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20 [/img]
全部回復(10)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/1339251207813948.jpg');}" onmousewheel="return imgzoom(this);"> 1
回復
@241388
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/1339251207813948.jpg');}"onmousewheel="returnimgzoom(this);">
需要軟啟動.
0
回復
@241388
在電路中加NTC算不算軟啟動.我加了,效果還不錯,可以直接通AC220,我的輸出電壓是可調的,最低輸出時我的功率管不發熱,但我慢慢調高時,就發現有一個管很燙手,這是什么原因呢?是不是我的變壓器有問題呢?推挽開關電源的初級繞法有沒有特別要求呢?
您好,我在深圳的一家外資公司上班,銷售的是一些德國進口的設備,因?yàn)樵谏钲阡N售的時長,有些設備使用時間很長了,其它部件都還好,就是那個電源特老是有壞的,如果從德國買一塊價格很高,所以想請教各位師傅能不能幫我研究一下看能不能修,我的電話是15013899640,QQ是463648321,小弟在此先謝過了.
0
回復
@465582812
應該是管子耐壓不夠，推挽電路開關管的電壓耐壓要選擇2.6倍DC以上，考慮到變壓器的漏感尖峰和電網瞬態波動沖擊，實際應該選擇更高耐壓，接入調壓器相緩解了上電和電壓瞬時波動的沖擊，所以能短時工作。之前搞過一個德國MGV品牌的開關電源，220V輸入推挽輸出，換上900V耐壓開關管在調壓器下試機正常，接到市電220V后總是莫名其妙的炸管。后來換上1200V耐壓的管子才解決了這個問題。
