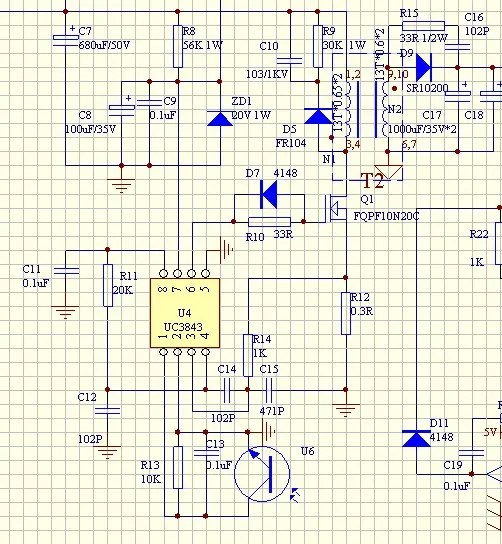

把圖紙貼上來啊!

//500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/162901208757274.jpg');}" onmousewheel="return imgzoom(this);">

我估計你的變壓器計算不對,你的磁芯是用的什么磁芯,多大的,80%是你的變壓器計算不對.

er2828  12:11  40uH   磁芯材質倒是沒問變壓器供應商  如果你有空可以幫我算一下看下嗎..

我給你一個我自己做的變壓器設計軟件,經過我的14年的調整做的.你算一下吧. 370931208758757.xls

我看你的電路好像也有點問題,你的C13最好用102,R13用100K,初級用9T,次級用8T,電感量用70uH

看了一下,不怎么樣,軟件這個東東效果不好,

這個電阻和電容是頻率補償用的,和溫度的關系非常大.

R13,C13的改變沒有什么大的關系吧,你能說說你的理由嗎,

你做了就會發現的,我說出來就沒有意義了,要細心的體會.呵呵!

好的,我先改下這個電阻電容看下,再看變壓器.

改了以后有什么改善嗎?

改了以后沒有什么改善,溫升上升太快了,Vpp=84V  G驅動波形也很好,不過變壓器還沒有改.從波形上分板,不管Vds,Vgs都沒有理由MOS管會熱啊,而且電流才1.5A左右,我選的是10A100V,以前做全電壓也有這么大電流呀,還是不明白.

那你換個品牌的3843和MOS管,以前我有遇到這個同樣的問題.

剛改了變壓器,還是同樣的,溫升上升太快,由于是手工做的,漏感可能偏大.峰值變高,換3843跟MOS沒什么很大的關系,3843頻率固定,第二MOS耐壓夠了,電流夠了,何況內阻那么小,根本不應該存在很高的溫升哪,而月峰峰值也還好啊,還有十幾伏的余量.

R9太大了,尖峰導至開關管關斷損耗增加.

幫你頂一下,我的MOS也很熱,70多度,正在找原因

尖峰很小,MOS管耐壓還有十多伏的余量.

自已頂一下.

你的初級電流有多大,測過沒有啊!

還有就是你吸收的電容103和電阻33K,有點好像不是很合理,在這個上面的損耗太大了.還有盡量讓MOS的限流電阻小一點,減小損耗.

輸入電流1.5A Vpp=109V(由于手工改的,漏感可能增大),
MOS:Vds=200V Id=6.8A  Rds=0.36
取樣電阻:0.1R 2W
RCD吸收回路,你認為應該取什么樣的呢.

Rs電阻現在改成0.1R,但同樣還是發熱得厲害,不過并且發現這個電阻也很快就熱了,用示波器測試了一下這個電阻兩端的電壓,鋸齒波P-P值有近1V,這樣算下,那不是瞬間有100A的電流,,不會吧,讓我有點不可思議哦,難道問題就在這里.

這樣吧!你把吸收電路改成120K和102,然后把3843的頻率補償改成100K,103,變壓器改成初級10T,次級8T,電感量要65-90uh左右,檢測電阻改成兩個0.1.把光藕的集電極接到2腳,發射極接到地,3843的2腳不要直接接地.試試看吧.

哦,今天忘了提起了,昨天老板說輸入電壓有變.原來30改為36V,輸出電壓降低為27V,頻率補償已經改為三極管的方式,那樣更穩定一點,因?yàn)橛袝rD=50%,0.1R是串聯還是并聯,串聯的話,帶載能力就差了一點.變壓器目前波形上還不錯,沒改,等下改下吸收看下,順便問下改光耦的原因是什么,學習一下.
對了,MOS管現在用的是Id=13.6A,Rds=0.1R
溫升上升慢了點,不過這么大的MOS溫升也快哦,

我認為是變壓器飽和了,有這么幾點注意以下:
1、變壓器匝比,適當增加次級匝數
2、仔細調整反饋回路的頻率補償參數
3、變壓器的氣隙
4、把rcd吸收回路暫時去掉試一下
5、r10減小到5.1歐以下

1,變壓器沒有飽和,很正常,且溫度很低,
2,頻率補償是8050+10K電阻.
3,RCD去掉那尖峰不是更高,有什么目的,
4,R10現在為15,不過可以按你說的做,不過驅動實測電壓為12V而且很好,也就是說MOS管肯定完全導通.
5,氣隙是墊的.不知道跟MOS熱有什么關系.

增加輔助繞組給3842供電,看你從36V直接給3842供電是用的一個56K電阻,個人覺得這樣啟動還行但工作時候提供不了所需電流.

你沒仔細看,3843的電源是從上面EE13上過來的,

抱歉,沒看到圖上有EE13,我看的是第三貼的圖,沒看到有其它的圖
