斜陽古道兄,ZCS了吧?

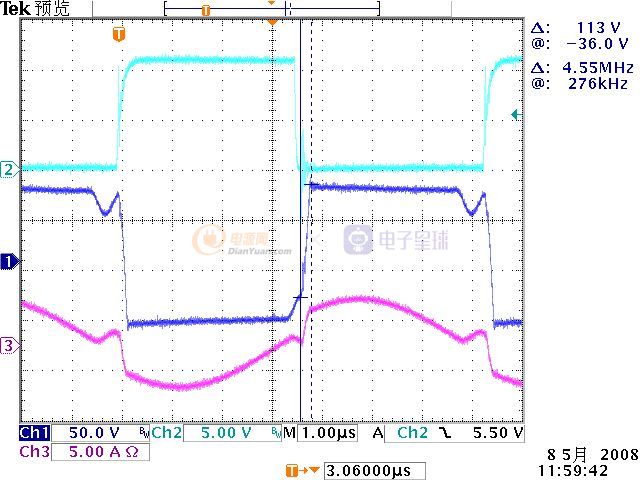

問題是,時間標尺內的那個電流斜率是如何形成的?

首先你的輸入電壓才約150V正確嗎?在你所標示的時區內可以看見並未產生ZVS的效果,因?yàn)殡妷弘娏鞑o法穩定,應該是諧振的Lr太小或是飽和啦(GAP問題),建議你設計輸入電壓為多少就要加多少,否則看見的都不是真的工作狀態,以上提供參考.

古道兄用什么方法檢測的電流?電流互感器?串聯電阻?還是霍耳電流傳感器?

樓上好眼力,這是一個DC/DC,并不是400V輸入...
另外,主要問題是副邊二極管沒有實現ZCS,已經證實是由于諧振電感與主變壓器的激磁電感的配合(Lm/Lr)引起.

回答“井底蛙”,我們采用提串電阻的方法,另外也有產品用電流互感器,視輸出功率大小而定.

看樣子貴司的Lm太大啦,如果是做低壓的建議Cr要大一點,還有變壓器一個有趣的現象Lr的問題,注意不要飽和啦,看資料及設計預估功力高不高哦,不要忘記哦....祝福你調適愉快....副邊二極管它是被動元件不會去改變ZCS狀態,而且跟它是無關的,會不會ZCS/ZVS完全掌握在控制IC及變壓器手上不要去懷疑二極體的問題,以上提供參考.

請教:LLC中的Lr一般是在饒變壓器的時候定?還是外接電感?若輸入直流電壓150V時能正常輸出;而當電壓加到300V的時候輸出就沒有了;是為什么?是否為諧振電感和諧振電容選擇有問題?謝謝!

可能是我表達不清,你沒完全明白我所講的意思,實現副邊二極管的ZCS是LLC的優點之一,也就是諧振頻率與開關頻率的關系...呵呵,你講的很對,LLC中激磁電感要比一般的小得多,但建議Cr不要太大,不然動態的問題搞死人,還會帶來你所講的變壓器飽和的問題.
另外,我們的調試基本結束了,已經實現效率的要求.LLC的難點主要在于主變壓器的設計(特別是主變壓器與Lr合二為一的情形)與Cr的選用,優化非常不容易.拓?fù)浞矫?我覺得還有三個難點:副邊同步整流的實現;過流保護;空載或輕載環流的減少;當然還有變頻控制時,EMI濾波器的設計與并機時輸出電壓紋波的控制,特別是對電話衡重雜音有要求時.
我覺得這些優化跟控制IC的關系不是太大,你是不是在哪家做FAE,呵呵

我可能跟你一樣在SPS業界混口飯吃,我不是哪一家的FAE,據我測試各家的控制IC還是有一些差異性的,尤其跟效率關係有密切關聯,其實講穿就是Duty Cycle問題而已,恭喜你很快就調適成功....HAPPY哦

哈哈Lr是你要實際去了解變壓器因?yàn)榻Y(jié)構性問題而磁特性表現狀態如何搭配的一個總結成果,故意講得很困難啦.你要先得到這一個答案才能進入實際的設計評估程序,至於Cr要受摯于市售品容質問題,所以當Fo決定時就只剩Lr可以調整啦,你說可不可憐想要試其它組合根本不容易,以上提供參考.

請問LLC模式的開關電源能否做可調輸出?如果可以;諧振電感和諧振電容應如何選擇?謝謝!

Peter兄弟講話很象臺灣同胞口吻?
能再詳細講講各家IC的duty cycle的差異嗎?謝謝

請問peterchen0721 兄都測試過哪些IC?有什么差異?古道兄現在用的哪個IC?

我們沒有使用專門的芯片,變換器結構是兩級式的,以后有機會再詳細聊一聊.
不過,據我了解,ST、Onsemi、Fairchild都有諧振控制類的芯片,你可以上他們的網站查一查.

初步了解了一下ST的L6599,因E文太差,費勁翻譯了引腳功能說明部分,見
http://bbs.dianyuan.com/topic/238774
自已搭建LLC控制電路方便嗎?

做個記號

請教斜陽古道:LLC的變壓器一般是繞一個整體(采用分隔槽的辦法);還是繞兩個變壓器(漏感單獨繞變壓器)?謝謝!

你講的這兩種方式都可以使用的,關鍵是看你的機內空間.一般來說,單獨繞制的話,漏感的感量更容易控制,便于批量生產.

關注中

謝謝!如果外接的話一般是繞成電感還是以變壓器的形式去繞?

這并沒有本質的差異呀,只是磁芯不同罷了...諧振電感是雙向磁化,個人比較喜歡使用鐵氧體磁芯,也就是你講的變壓器形式;如果使用環形磁芯,最好使用非晶等低磁損類型的,外表就是你講的電感形式.

謝謝!

古道兄,我只做過二合一的諧振電感(與變壓器做在一起的),對于外置式的只在移相全橋中試過環形的低損耗電感.我想了解一下你如果用鐵氧體(如EE形磁芯)做諧振電感,如何選定磁芯的體積及線圈圈數?另外如你所說,鐵氧體的損耗就比環形磁芯的損耗小嗎?

期待中...

鐵氧體的磁損一般比環形的鐵粉芯或鐵硅鋁或高磁密要小,倒是還沒比較過MPP,設計這種EE磁芯時,首先要清楚這還是一個電感,只是它的直流磁化很小或忽略不計,簡單說來就是一個交流電感,因而可以使用常規電感的計算方法來確定體積與圈數,注意鐵氧體磁芯一定要開氣隙.

這個帖子很好啊，翻出來

**此帖已被管理員刪除**

慕名而來！

我們現在也在調試LLC，變壓器方面一直挺被動的，因?yàn)椴惶私庾约阂膊粫?huì)繞，就是提供了勵磁電感和漏感，讓人家繞。但是那邊一直沒有達到我們的要求，漏感總是差幾十uH。

現在調試挺吃力的，也沒有調試結果。不知道變壓器是不是問題所在！
