自己頂
沒有人知道么 ??

用兩個圓形焊盤重疊放置就行了.

效果見下圖:


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/26/1109600756.jpg');}" onmousewheel="return imgzoom(this);">

好辦法  如果我想要再長一些的橢圓  就可以通過三個或者四個焊盤重疊放來實現  恩 好辦法  謝謝老師 !!感謝

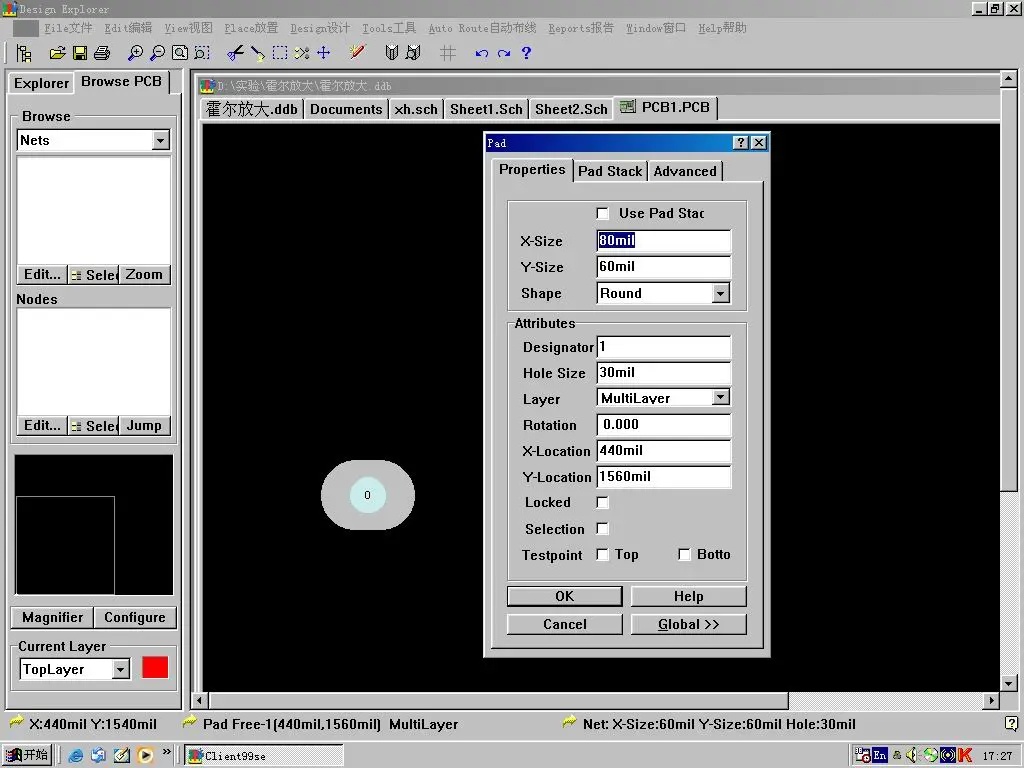

  焊盤好辦,把屬性中長、寬設成不一樣,圓形角就行了.
  孔還真不好辦,焊盤屬性中孔只有直徑一項.就算你能畫廠家還不知能不能鉆.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1109736823.jpg');}" onmousewheel="return imgzoom(this);">

大哥 你的孔還是圓型的
有辦法把孔弄的和 焊盤一個形狀么??
謝謝

  我也沒招.
  問題是廠家能不能打橢圓形的小孔.


當然可以啦!

試樣的時候一般廠家都是數控出樣的,這肯定沒有問題!

等批量生產是開了模具、,那就更沒有問題了.

你的方法不太好!這樣容易損害制版廠家的鉆頭,推薦的方法有2種:1:放個多層的焊盤,用機械層上畫出你要的樣子來;2:在鉆孔層上標注你這個孔的大小,比如2mm X 3mm等!

我在使用PROTEL的時候,往往會在機械一層中標記異型孔.并且文字通知(技術要求)配套廠.

老兄的話有道理極了,
用一個沒用的層標記一下過孔的大小,
或者干脆用窄邊直徑的多個圓孔疊加起來就行了.
不過你得電話或E_mail 時說明一下.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1109814767.jpg');}" onmousewheel="return imgzoom(this);">

在機械層上用什么工具畫橢圓?鉆孔層是指哪一層(英文是什么)用文字標注嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1109832707.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1109832736.jpg');}" onmousewheel="return imgzoom(this);">

請問在mechanical層畫的異型孔的圓心必須和焊盤的圓心一致嗎?(或者大置放在一個位置上)要不然如果兩個以上的異型孔,怎樣識別異型孔是對哪一個焊盤的?

  大孔沒問題,小干兩毫米的橢圓孔我不知道有什么好辦法.鉆頭偏一點再鉆一次很容易斷,用沖子好象也不太現實.總不會用激光切割吧?

可以在光繪文件中改,鉆孔文件中有一個G85指令用于磨長圓孔,如:
X-05357Y-01512G85Y-01552即在Y方向走動40MIL.
另外POWER PCB可以直接打長孔.

老師 你的意思也就是說 只能在加工印制板的時候或者是在powerpcb中解決該問題 在protel中解決不了 是么??
謝謝

說來說去都是很難,沒有現成的

狼師傅:此圖是單面板嗎?
       你的線怎么布的呢,一塊一塊的
       若做單面板,都在底層布線嗎?多層焊盤也只留底層的嗎?都用頂層不
       可以嗎?
       有人說非圓形孔可以"焊盤內孔設為0,在靜止層中,在焊盤上用線畫
       出圖形即可."能做出嗎?
不好意思,問了這么多!

簡單的廠家還可以鉆出來,不過如果設計的空過于復雜,我想沒有那個廠家可以鉆出來了

用DRILLDRAWING和DRILLGUIDE層來畫異形孔.而不是用MICHANICAL層,更不是幾個焊盤拼起來.

到底什么層,誰能說出準確的.

用兩個DRILL層來表示應該不會錯的,我已經做過多塊了,其中的DRAEING層畫出異型孔的輪廓,guide層填充要打孔的部分.另外現在PCB加工單位好一點的已經是用激光打孔機了,而不是數控鉆床了.所以基本上不用考慮是否能加工

現在小于2mm不是問題了!~

我沒試,但佩服!

請教:
你的圖中線條比較美觀,我用DXP 2004畫板時除了電氣連線以外,其他做修補的線條都被當作死銅自動刪除了,
怎么處理?

看你的孔有多大,若太小就很難做到橢圓形,若孔比較大就不難做到.

  這倒是個好消息,以后異形孔都叫廠家打了.
  因?yàn)槲易龅腜CB都談不上批量,不可能叫廠家做模具.

我一般是用DRILLDRA層的.
