ZX7-----400/500焊機圖紙,請有用的朋友下載
ZX7-----400/500焊機圖紙,請有用的朋友下載,此圖適用于成都瑪瑞、川焊等類型的焊機.
全部回復(35)
正序查看
倒序查看
對不起!這塊控制板請朋友們替我看看是什么焊機的控制板?誰有其原理圖提供?

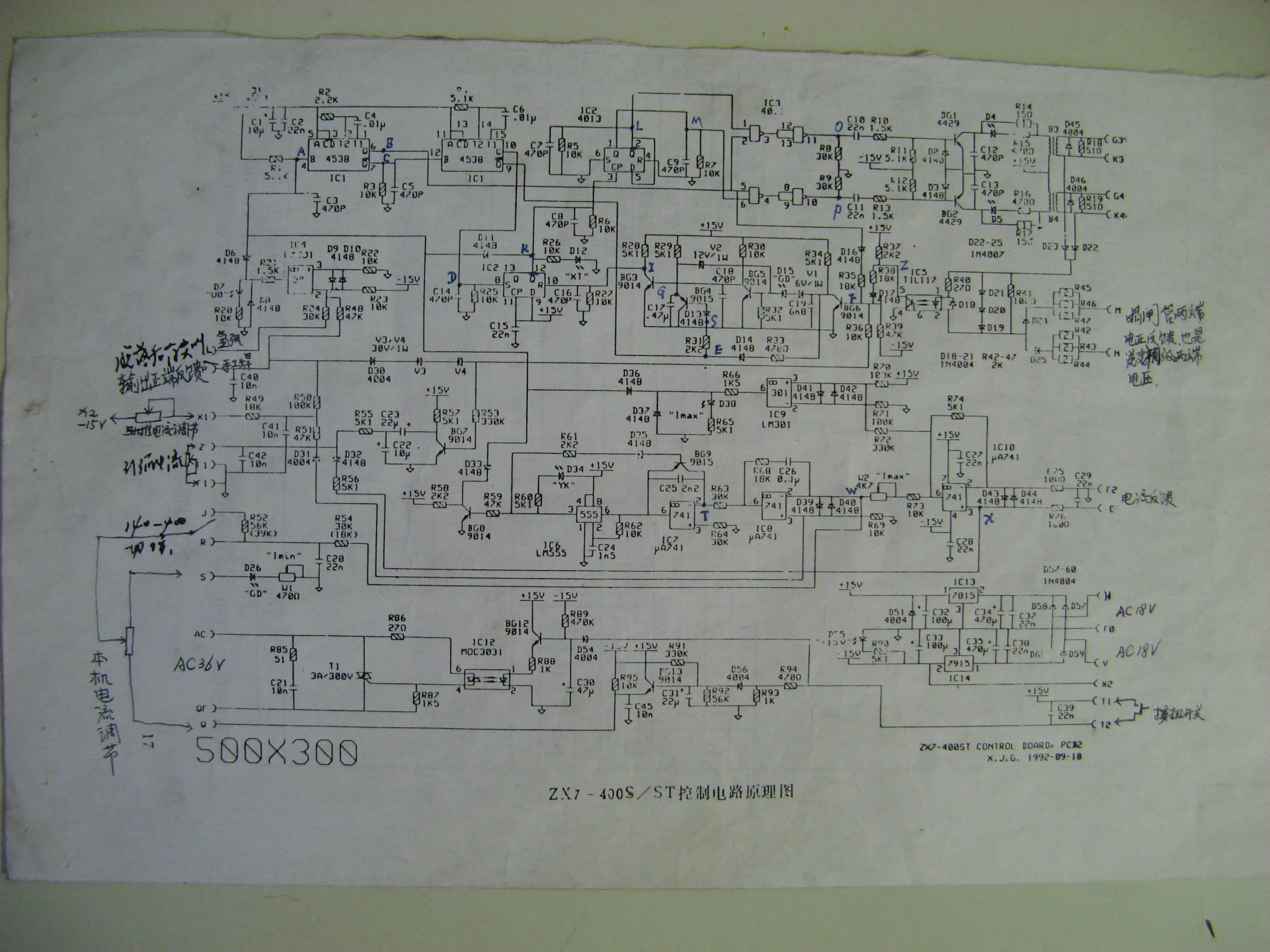

下一張是ZX7---400/500的圖紙,請有用的朋友下載!
陜西寶雞:惠龍乾
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/660791212239596.jpg');}" onmousewheel="return imgzoom(this);">
下一張是ZX7---400/500的圖紙,請有用的朋友下載!
陜西寶雞:惠龍乾
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/660791212239596.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
見到?jīng)]見過.
不過應該猜得出的.
左上部是電源.+15V-15V
右上部三路對稱,應該是用與三相同步與比教[由此,肯定不是逆變的]
右下部由兩個六腳光藕組成,應該是二觸六的兩個光控可控硅.[應該用在六相半波或帶平恒電感的雙反星形]
所以有80%的可能是從ZX5-400變化而來.
如用在CO2.那么送絲電路就是外置了.
惠師傅,我猜對沒?
有獎沒?
設計這套電路的人應該很熟悉日本大電的線路,應該是在東北方向出來的.
1.同步移相完全同大電的一樣,
2.比較部分也是相同,
3.觸發部分就算是從OTC變來的吧.
不過應該猜得出的.
左上部是電源.+15V-15V
右上部三路對稱,應該是用與三相同步與比教[由此,肯定不是逆變的]
右下部由兩個六腳光藕組成,應該是二觸六的兩個光控可控硅.[應該用在六相半波或帶平恒電感的雙反星形]
所以有80%的可能是從ZX5-400變化而來.
如用在CO2.那么送絲電路就是外置了.
惠師傅,我猜對沒?
有獎沒?
設計這套電路的人應該很熟悉日本大電的線路,應該是在東北方向出來的.
1.同步移相完全同大電的一樣,
2.比較部分也是相同,
3.觸發部分就算是從OTC變來的吧.
0
回復
@學徒.
見到?jīng)]見過.不過應該猜得出的.左上部是電源.+15V-15V右上部三路對稱,應該是用與三相同步與比教[由此,肯定不是逆變的]右下部由兩個六腳光藕組成,應該是二觸六的兩個光控可控硅.[應該用在六相半波或帶平恒電感的雙反星形]所以有80%的可能是從ZX5-400變化而來.如用在CO2.那么送絲電路就是外置了.惠師傅,我猜對沒?有獎沒?設計這套電路的人應該很熟悉日本大電的線路,應該是在東北方向出來的.1.同步移相完全同大電的一樣,2.比較部分也是相同,3.觸發部分就算是從OTC變來的吧.
謝謝你的幫助!
我是幫別人修的.他給我郵寄了好幾種機型的控制板.其中就有這一塊,他也記不清這塊控制板是什么機型了,只說好像是上海的ZX5焊機.我就把圖發到網上請朋友們替我看看.我可以判斷板子上所有件的好壞但不知道外圍電路,無法帶電模擬實驗,因為答應幫人修控制板我就想盡量修的可靠完善一些.
在控制板的右下部分有三個光耦,上面兩個是白色的,下面一個是黑色的,黑色的型號和中間上面所用的六個光耦型號一樣.
謝謝了!
陜西寶雞:惠龍乾
我是幫別人修的.他給我郵寄了好幾種機型的控制板.其中就有這一塊,他也記不清這塊控制板是什么機型了,只說好像是上海的ZX5焊機.我就把圖發到網上請朋友們替我看看.我可以判斷板子上所有件的好壞但不知道外圍電路,無法帶電模擬實驗,因為答應幫人修控制板我就想盡量修的可靠完善一些.
在控制板的右下部分有三個光耦,上面兩個是白色的,下面一個是黑色的,黑色的型號和中間上面所用的六個光耦型號一樣.
謝謝了!
陜西寶雞:惠龍乾
0
回復
@惠龍乾
感謝上面的朋友們! 可能就是上海通用的ZX5-500的控制板.哪位有這方面的圖紙請給我說說,我想帶電模擬測試一下. 陜西寶雞惠龍乾感謝大家的幫助!
老師不知道你在不,我想向你要一份ZX-7 250圖紙,我的郵箱XIAOXUESENG123@163.comQQ598805093想與你當面談?wù)?謝謝了,盼望你的回信
