各位大師幫看下:SG3525的輸出波形正常否?

各位大師及前輩:你們好!
   這兩天我做了一個前級板(無IRF3205及高頻變壓器部分),不是完整的前級板,他只含有:高低電壓保護,風扇自動控制及SG3525部分,測了下11與14腳的輸出波形,請大師們看看正常否?(沒有接場管,因后面的印板我還沒有畫好.)
   多謝指教!
全部回復(46)
正序查看
倒序查看
2008-06-13 19:20
哈哈,自己頂下先!希望有大師來指點.
0
回復
2008-06-13 19:22
@與你同在
哈哈,自己頂下先!希望有大師來指點.
再頂下!!!!!
0
回復
2008-06-13 20:35
加上場管后左上腳突出部分會消失或者變小,波形還正常但要注意死區時間,特別是全橋電路!
用SG3525驅動1489場效應管效果不錯,半橋時2支管可帶動1KW功率輸出.
0
回復
2008-06-13 22:00
@高頻開關電源
加上場管后左上腳突出部分會消失或者變小,波形還正常但要注意死區時間,特別是全橋電路!用SG3525驅動1489場效應管效果不錯,半橋時2支管可帶動1KW功率輸出.
高頻開關電源:你好!
   謝謝你的指教!!!!!  多謝!!!!!!
   我只準備好2對IRF3205場管與EE55的磁心,高頻變壓器還沒有開始繞制,不知能做多大功率?
  死區時間調整到怎樣程度為好?能否詳細指點下?!
  請再次光臨指教!
  謝謝先!!!!
0
回復
2008-06-13 22:54
@與你同在
高頻開關電源:你好!  謝謝你的指教!!!!!  多謝!!!!!!  我只準備好2對IRF3205場管與EE55的磁心,高頻變壓器還沒有開始繞制,不知能做多大功率?  死區時間調整到怎樣程度為好?能否詳細指點下?!  請再次光臨指教!  謝謝先!!!!
帖子沉了,自己頂下先!
0
回復
2008-06-14 09:25
@與你同在
帖子沉了,自己頂下先!
大師們:你們好!
    不要只路過,不指教下呀!
    期待中!!!
0
回復
pzdy
LV.6
8
2008-06-14 09:33
@與你同在
大師們:你們好!    不要只路過,不指教下呀!    期待中!!!
此帖已被刪除
0
回復
2008-06-14 10:11
@pzdy
此帖已被刪除
pzdy:大師:你好!
  首先謝謝您能來光臨指教!!!
  我是第一次接觸開關電源的,很多技術上的問題不懂,所以發帖請教各位前輩了,還請大師給點怎么處理這些問題的建議．
"加快開的速度"是不是減小SG3525IC第8腳電解電容的大小?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2598371213409447.gif');}" onmousewheel="return imgzoom(this);">
煩請大師指教一二!!!!
謝謝!!!!
0
回復
hbzjcjw
LV.10
10
2008-06-14 10:55
@與你同在
pzdy:大師:你好!  首先謝謝您能來光臨指教!!!  我是第一次接觸開關電源的,很多技術上的問題不懂,所以發帖請教各位前輩了,還請大師給點怎么處理這些問題的建議．"加快開的速度"是不是減小SG3525IC第8腳電解電容的大小?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2598371213409447.gif');}"onmousewheel="returnimgzoom(this);">煩請大師指教一二!!!!  謝謝!!!!
8腳是軟啟動定時端子.

你的波形完全正常,放心使用!
0
回復
2008-06-14 11:52
@hbzjcjw
8腳是軟啟動定時端子.你的波形完全正常,放心使用!
hbzjcjw大師:你好!
  多謝您的多次指教!!!!
  多謝了!!!!

0
回復
2008-06-14 13:35
@與你同在
hbzjcjw大師:你好!  多謝您的多次指教!!!!  多謝了!!!!
自己頂頂,別讓帖子沉了,
0
回復
2008-06-14 16:26
@與你同在
pzdy:大師:你好!  首先謝謝您能來光臨指教!!!  我是第一次接觸開關電源的,很多技術上的問題不懂,所以發帖請教各位前輩了,還請大師給點怎么處理這些問題的建議．"加快開的速度"是不是減小SG3525IC第8腳電解電容的大小?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2598371213409447.gif');}"onmousewheel="returnimgzoom(this);">煩請大師指教一二!!!!  謝謝!!!!
8腳到地10uf,大了吧.8腳的電流只有50ua,我試過4.7uf就不能起震了,不知道是不是我的電容漏電流太大了
0
回復
2008-06-14 17:22
@飛龍再生
8腳到地10uf,大了吧.8腳的電流只有50ua,我試過4.7uf就不能起震了,不知道是不是我的電容漏電流太大了
飛龍再生大師:你好!
  謝謝你的指教!我一定把C16這個電容改為4.7uF試試,用示波器監測下輸出波形看看有什么變化,同時也量下現在用的這個電容是不是容量不足．
  謝謝!!!!!!
0
回復
2008-06-14 17:38
@與你同在
飛龍再生大師:你好!  謝謝你的指教!我一定把C16這個電容改為4.7uF試試,用示波器監測下輸出波形看看有什么變化,同時也量下現在用的這個電容是不是容量不足．  謝謝!!!!!!
飛龍再生大師:你好!
  不過我想:你的電路這個電容用4.7uF就不能起震了,那絕對是要查查那個電容有沒有問題了．我這個電路我試機的時候,電源電壓從8V到15V都是正常的．(只是沒有接場管,不知接了場管后有無變化,有待以后驗證了)．
  再次謝謝你光臨本帖指教!!!!!
0
回復
pzdy
LV.6
16
2008-06-15 09:30
@與你同在
飛龍再生大師:你好!  不過我想:你的電路這個電容用4.7uF就不能起震了,那絕對是要查查那個電容有沒有問題了．我這個電路我試機的時候,電源電壓從8V到15V都是正常的．(只是沒有接場管,不知接了場管后有無變化,有待以后驗證了)．  再次謝謝你光臨本帖指教!!!!!
此帖已被刪除
0
回復
2008-06-15 17:04
@pzdy
此帖已被刪除
pzdy大師:你好!
  首先謝謝你的指教!真是聽君一席話,勝讀十年書!是你,讓我又長知識了!
  再次謝謝你光臨指教!!!!!
0
回復
hbzjcjw
LV.10
18
2008-06-17 08:58
@與你同在
[img]/bbs/u/66/2598371213612905.jpg  [img]  這是我第一次做的SG3525及控制部分的手工電路板及實物圖,其它部分因我的高頻變壓器還沒有時間繞好,所以就還沒有畫PCB圖,歡迎各位大師給點意見!    謝謝!!!!
對于高頻來說,到MOS的G極是不易用飛線的,就是在PCB上,也要注意和變壓器的方向,距離也不能過遠.看你的思路是想用兩個插座跳線去到MOS;做工頻的可以,高頻的,性能提不高的.

另,你的水平和謙虛的態度一樣令人敬佩!
0
回復
2008-06-17 12:51
@hbzjcjw
對于高頻來說,到MOS的G極是不易用飛線的,就是在PCB上,也要注意和變壓器的方向,距離也不能過遠.看你的思路是想用兩個插座跳線去到MOS;做工頻的可以,高頻的,性能提不高的.另,你的水平和謙虛的態度一樣令人敬佩!
hbzjcjw大師:你好!
   誠心的感謝你的指教!能得到大師的夸獎,小弟更是不勝感激!
   我更謝謝你的提醒!其實我是不用插座的,是直接插焊在那個PCB上的(用插座的后果是容易產生接觸不良的現象),這樣做的目的是想省點空間.那塊PCB畫好后,我會再次貼出來,(不過這兩天沒有時間,手上的工作較忙),到時,希望您移步前來再次幫我提點意見和建議.
   再次謝謝您的多次指教!!!!!!
0
回復
2008-06-18 23:00
@與你同在
hbzjcjw大師:你好!  誠心的感謝你的指教!能得到大師的夸獎,小弟更是不勝感激!  我更謝謝你的提醒!其實我是不用插座的,是直接插焊在那個PCB上的(用插座的后果是容易產生接觸不良的現象),這樣做的目的是想省點空間.那塊PCB畫好后,我會再次貼出來,(不過這兩天沒有時間,手上的工作較忙),到時,希望您移步前來再次幫我提點意見和建議.  再次謝謝您的多次指教!!!!!!
帖子沉得很快,自己頂下先!
0
回復
lgxixi
LV.5
21
2008-06-19 22:32
空載時11,14波形一般問題不大,關鍵看你的1和10腳如何反饋了.
0
回復
2008-07-12 10:43
@小兵秧子
我的PWM波形和lz差不多,上升沿有一個突起,請問這是什么原因造成的,對驅動IGBT發熱有不利影響嗎.
很久沒有來電源網,帖子都沉了．高頻變壓器是繞好了,還是感覺不滿意,初級39根0．41的線,雙線并繞,那出線端一大把的線,很難處理．現在又找到了0.2mm厚的銅皮,正好與變壓器骨架一樣寬,本人想再用銅皮繞下,但不知怎么繞法,有那位大師能否指點下?
   謝謝!!!!
0
回復
2008-07-12 17:37
@hbzjcjw
客氣了
hbzjcjw大師:您好!
  能夠得到您的指教是我的榮幸!
  再次謝謝您對我的多次指教!!!

       謝謝!!!

0
回復
huang1983
LV.7
24
2008-07-12 18:42
@小兵秧子
我的PWM波形和lz差不多,上升沿有一個突起,請問這是什么原因造成的,對驅動IGBT發熱有不利影響嗎.
第一個圖是振蕩引起的!
第二個圖我懷疑是測量問題
而且你說的正15V,負5V是不是IGBT的專用驅動
0
回復
hbzjcjw
LV.10
25
2008-07-13 13:21
@與你同在
很久沒有來電源網,帖子都沉了．高頻變壓器是繞好了,還是感覺不滿意,初級39根0．41的線,雙線并繞,那出線端一大把的線,很難處理．現在又找到了0.2mm厚的銅皮,正好與變壓器骨架一樣寬,本人想再用銅皮繞下,但不知怎么繞法,有那位大師能否指點下?  謝謝!!!!
客氣了
0
回復
2008-07-15 22:16
@huang1983
第一個圖是振蕩引起的!第二個圖我懷疑是測量問題而且你說的正15V,負5V是不是IGBT的專用驅動
請問這個小的突起是什么原因?qū)Э@的振蕩,謝謝.這個波形是igbt的驅動.另外2路驅動信號怎么測試他們是不是互補的呢?因為是隔離的,雙蹤不能直接測量,謝謝高手指點!
0
回復
hbzjcjw
LV.10
27
2008-07-15 22:31
@小兵秧子
請問這個小的突起是什么原因?qū)Э@的振蕩,謝謝.這個波形是igbt的驅動.另外2路驅動信號怎么測試他們是不是互補的呢?因為是隔離的,雙蹤不能直接測量,謝謝高手指點!
這個小突起是死區時間引起的
0
回復
2008-07-19 00:25
@hbzjcjw
這個小突起是死區時間引起的

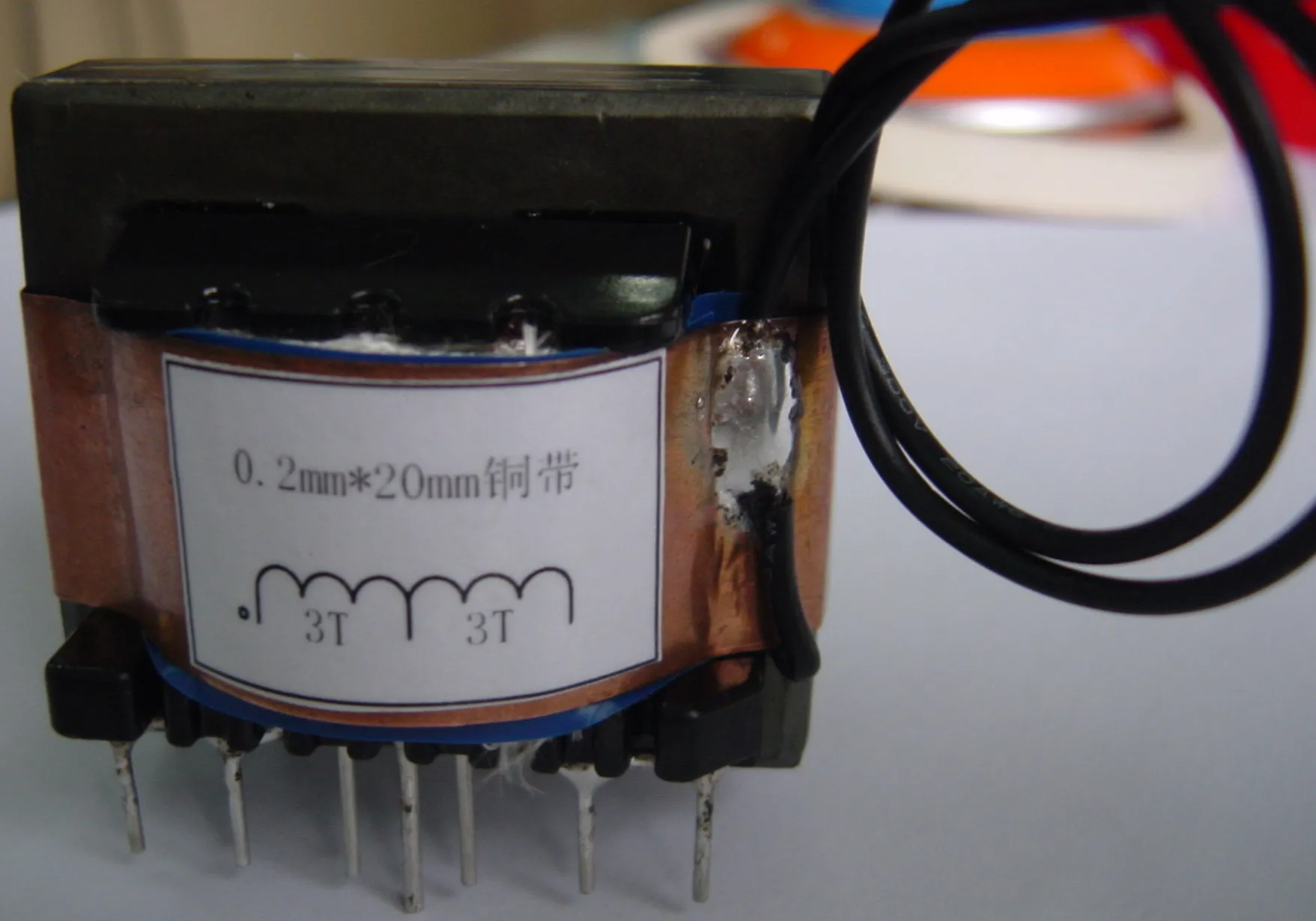

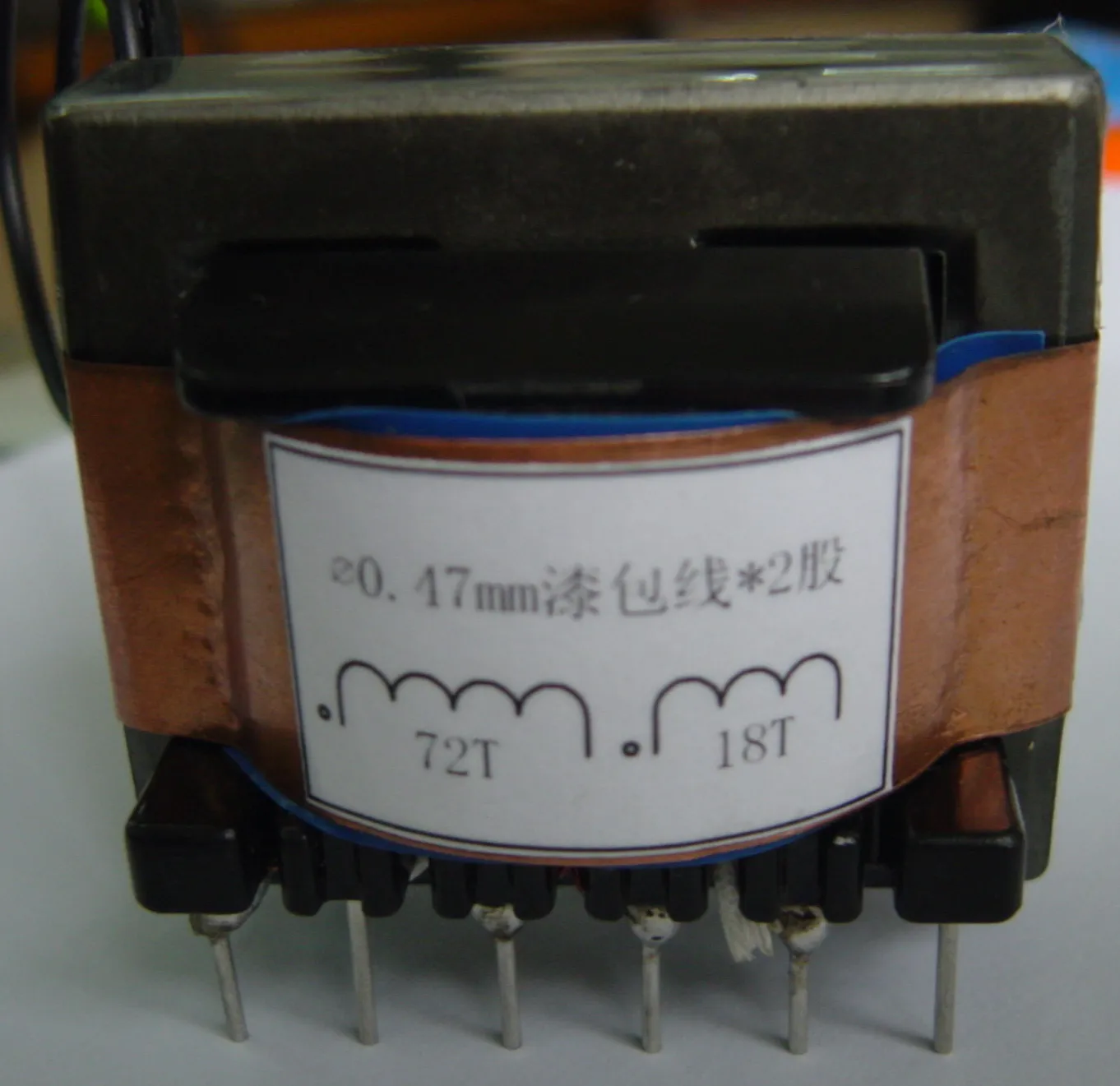

  承蒙hbzjcjw大師的多次指點!今天忙里偷閑終于把EE50這個高頻變壓器繞好了,過兩天就可以畫PCB了．
  在此,謝謝hbzjcjw大師的指教!!!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2598371216398004.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2598371216398144.jpg');}" onmousewheel="return imgzoom(this);">
  再次請教下各位大師:以這個變壓器能做成多大功率的前級?
    謝謝先!!!!
0
回復
2008-07-19 00:37
@與你同在
  承蒙hbzjcjw大師的多次指點!今天忙里偷閑終于把EE50這個高頻變壓器繞好了,過兩天就可以畫PCB了．  在此,謝謝hbzjcjw大師的指教!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2598371216398004.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2598371216398144.jpg');}"onmousewheel="returnimgzoom(this);">  再次請教下各位大師:以這個變壓器能做成多大功率的前級?    謝謝先!!!!
變壓器做得很漂亮!含浸暸嗎
0
回復
2008-07-19 00:56
@小兵秧子
變壓器做得很漂亮!含浸暸嗎
謝謝了!!!
  第一次做,還望多指教才是,還沒有浸絕緣漆．
0
回復
hbzjcjw
LV.10
31
2008-07-19 23:13
@與你同在
  承蒙hbzjcjw大師的多次指點!今天忙里偷閑終于把EE50這個高頻變壓器繞好了,過兩天就可以畫PCB了．  在此,謝謝hbzjcjw大師的指教!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2598371216398004.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/2598371216398144.jpg');}"onmousewheel="returnimgzoom(this);">  再次請教下各位大師:以這個變壓器能做成多大功率的前級?    謝謝先!!!!
早說了不要叫我大師.

可以做600W左右,因為EE50的磁芯太簿,EE42和55都是近2CM厚,所以功率不會很大.
0
