請問如何設計一個電路來檢測場效應管.
網上很多都是用萬用表去檢測的,我想要是做個電路應該多好呢,呵呵,謝謝各位參與!
全部回復(5)
正序查看
倒序查看

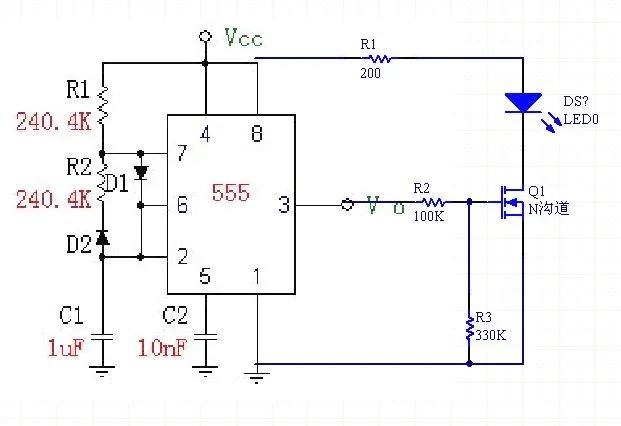

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2334361214566641.jpg');}" onmousewheel="return imgzoom(this);">
其實用萬用表就已經很簡單了,呵呵因為MOSFET壞一般都是擊穿.
VCC為5-12V電壓,LED閃爍為好,否則就壞了.如果是P溝道的,把D-S反轉一下.
0
回復
@buhuichongfu
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2334361214566641.jpg');}"onmousewheel="returnimgzoom(this);">其實用萬用表就已經很簡單了,呵呵因為MOSFET壞一般都是擊穿.VCC為5-12V電壓,LED閃爍為好,否則就壞了.如果是P溝道的,把D-S反轉一下.
如果測P溝道的管子,R3需要去掉.我忘了555最低輸出是多少,測N溝道管子沒有R3也應該沒問題的
0
回復
@buhuichongfu
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2334361214566641.jpg');}"onmousewheel="returnimgzoom(this);">其實用萬用表就已經很簡單了,呵呵因為MOSFET壞一般都是擊穿.VCC為5-12V電壓,LED閃爍為好,否則就壞了.如果是P溝道的,把D-S反轉一下.
還應該增加內阻測量及耐壓測量
0
回復
@buhuichongfu
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2334361214566641.jpg');}"onmousewheel="returnimgzoom(this);">其實用萬用表就已經很簡單了,呵呵因為MOSFET壞一般都是擊穿.VCC為5-12V電壓,LED閃爍為好,否則就壞了.如果是P溝道的,把D-S反轉一下.
謝謝各位的回答,我本想輸出用LED來指示,我原本還打算再拿上示波器看波形就更好了.呵呵.555或者別的輸出一個可以調節的PWM信號去驅動.看LED和波形.一般測量電阻是否可以省去????
