初學大頭兵求助，實踐5V1A調試遇到以下問題

QQ圖片20171212105138

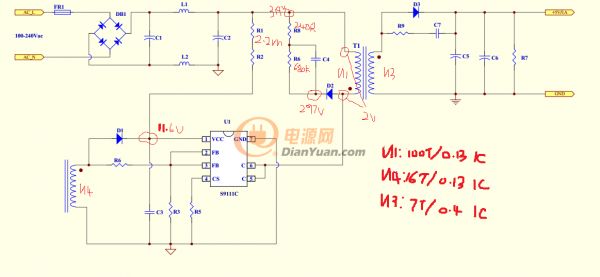

大家好，小弟并非電子專業，卻對電子有濃厚興趣，最近學習電源，上圖是朋友的朋友給的，做了板測試發現沒有電壓輸出，測量變壓器初級電壓只有2V左右，知識淺薄找不出問題，希望各位能幫忙分析，謝謝

全部回復(18)
正序查看
倒序查看
2017-12-12 12:12
仔細看看  沒焊接好吧
0
回復
rickylai
LV.1
3
2017-12-12 13:10
@鳳凰息梧桐
仔細看看 沒焊接好吧

焊接沒問題

0
回復
hylylx
LV.9
4
2017-12-12 14:13
這個要用排除法，不是焊接問題，那一定是器件問題。
0
回復
2017-12-12 16:58
輸出正常嗎？
0
回復
2017-12-12 17:20
@ymyangyong
輸出正常嗎？
元件有沒有插反，用錯
0
回復
rickylai
LV.1
7
2017-12-12 18:39
@ymyangyong
輸出正常嗎？
輸出端沒有電壓，N1繞組正向和出來到下面二極管正極電壓只有2伏左右，N4繞組1.2伏左右，N3沒有電壓
0
回復
rickylai
LV.1
8
2017-12-12 19:08
@wj_12691495
元件有沒有插反，用錯
應該沒有，特意拆了個變壓器，線組全部是順時針繞制，我把N1組起點接到電源正極，終點接底下二極管D2正極一側，N4組起點接D1正極一側，終點接初級地，N3起點接D3正極一側，終點接次級地。
0
回復
rickylai
LV.1
9
2017-12-12 19:23
@wj_12691495
元件有沒有插反，用錯
二極管每焊一個確認一次正負極，整流過來的電源正極到R8上面還有320伏，可是到了變壓器就只有2伏了，中間沒有任何器件，同一條線一頭高電壓，另一頭卻不同等，非常奇怪！芯片F(xiàn)B和CS都沒電壓
0
回復
Lam小黑
LV.3
10
2017-12-13 09:07
@rickylai
輸出端沒有電壓，N1繞組正向和出來到下面二極管正極電壓只有2伏左右，N4繞組1.2伏左右，N3沒有電壓
這樣隔空很難說的明白的。我這邊有小功率開關電源的方案。如有需求。我這邊可派工程技術去指點你們。
0
回復
hylylx
LV.9
11
2017-12-13 09:17
@rickylai
二極管每焊一個確認一次正負極，整流過來的電源正極到R8上面還有320伏，可是到了變壓器就只有2伏了，中間沒有任何器件，同一條線一頭高電壓，另一頭卻不同等，非常奇怪！芯片F(xiàn)B和CS都沒電壓
燒燒香吧
0
回復
2017-12-13 10:47
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.15119.cn/bbs/classic/
0
回復
rickylai
LV.1
13
2017-12-13 12:34
@wj_12691495
元件有沒有插反，用錯

現在N1已經調出電壓了，但是N4組還是沒有電壓出來，開始R6那個地方用了43K，N3有斷續的輸出，沒過一會R5燒掉。

0
回復
rickylai
LV.1
14
2017-12-13 12:35
@wj_12691495
元件有沒有插反，用錯

現在N1已經調出電壓了，但是N4組還是沒有電壓出來，開始R6那個地方用了43K，N3有斷續的輸出，沒過一會R5燒掉。



0
回復
690625509
LV.2
15
2017-12-13 23:13

聽你描述。

    懷疑你的變壓器同名端不對。

R5改2R  再調。  你這顆好像才能3.5w   卻 具有線損補償功能 FB腳放那么大的電阻，會影響空負載不穩定。 太多不確定的因數了。。。

0
回復
690625509
LV.2
16
2017-12-13 23:19
@690625509
聽你描述。  懷疑你的變壓器同名端不對。R5改2R 再調。 你這顆好像才能3.5w 卻具有線損補償功能FB腳放那么大的電阻，會影響空負載不穩定。太多不確定的因數了。。。
R6   270K ?  27K差不多吧。。。
0
回復
rickylai
LV.1
17
2017-12-14 10:43
@690625509
聽你描述。  懷疑你的變壓器同名端不對。R5改2R 再調。 你這顆好像才能3.5w 卻具有線損補償功能FB腳放那么大的電阻，會影響空負載不穩定。太多不確定的因數了。。。
拆了個變壓器，線組全部是順時針繞制，我現在的引腳接法N1組起點接到電源正極，終點接底下二極管D2正極一側，N4組起點接D1正極一側，終點接初級地，N3起點接D3正極一側，終點接次級地。如果這樣接不對，應該怎么改？感謝。
0
回復
690625509
LV.2
18
2017-12-14 11:10
@rickylai
拆了個變壓器，線組全部是順時針繞制，我現在的引腳接法N1組起點接到電源正極，終點接底下二極管D2正極一側，N4組起點接D1正極一側，終點接初級地，N3起點接D3正極一側，終點接次級地。如果這樣接不對，應該怎么改？感謝。

簡單點   按你的說法改：

一、引腳接法N1組起點接到二極管D2正極一側，終點接電源正極。（注意只改這組其它跟你原來一樣。）

二、N4組起點接D1正極一側，終點接初級地。

三、N3起點接D3正極一側，終點接次級地。

0
回復
rickylai
LV.1
19
2017-12-14 12:15
@690625509
簡單點 按你的說法改：一、引腳接法N1組起點接到二極管D2正極一側，終點接電源正極。（注意只改這組其它跟你原來一樣。）二、N4組起點接D1正極一側，終點接初級地。三、N3起點接D3正極一側，終點接次級地。
R6改27K，N1組兩線對調，N4仍然沒有輸出
0
回復
