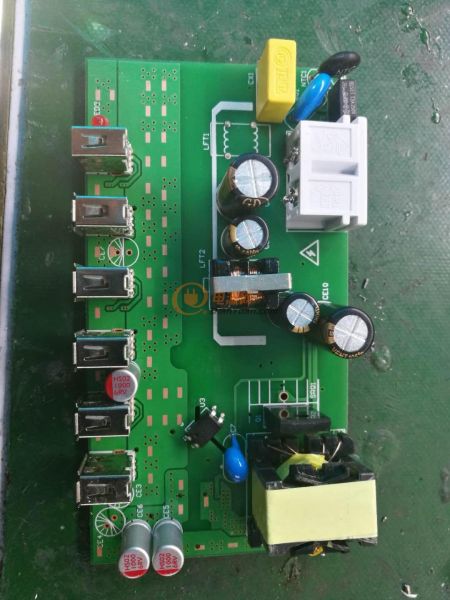

新手設計的一個5V6A的電源

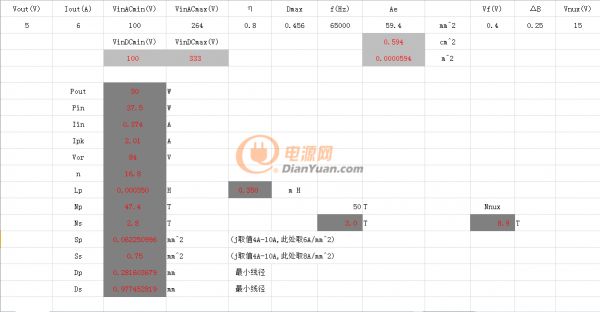

QQ截圖20171217140852

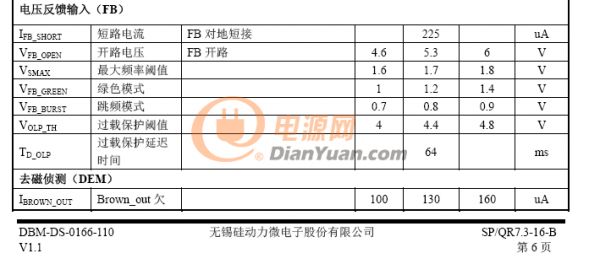

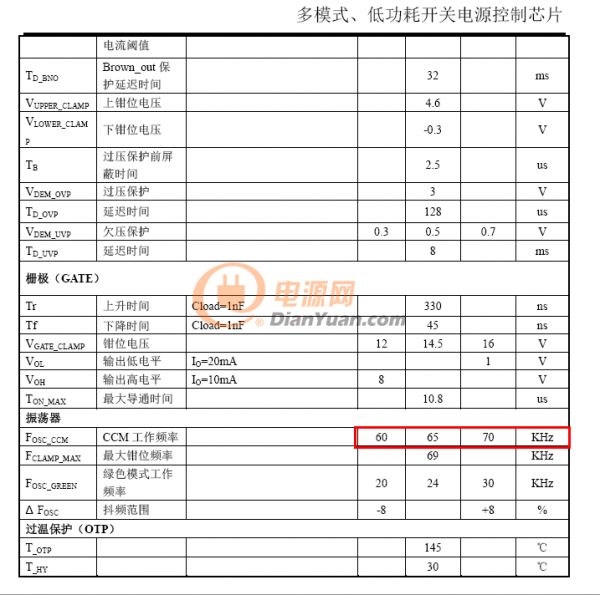

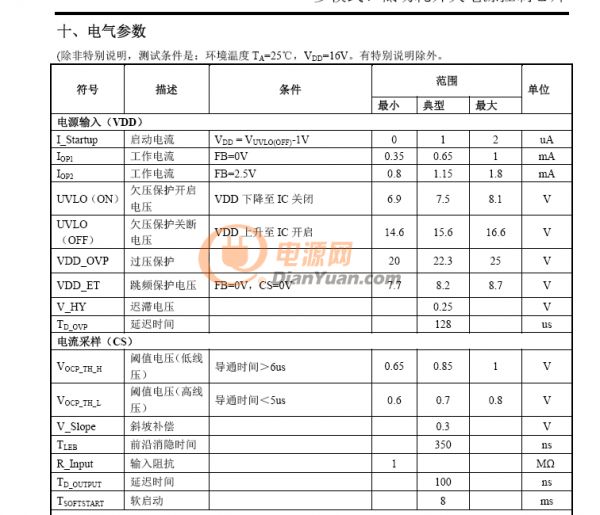

各位工程師老師您們好,本人學電源沒多久都是自己自學的,設計了一個5V6A的電源,參數如圖,為什么做出來不行的?。坑玫氖荘Q2016的磁芯,幅寬8MM,初級線徑是按輸入平均電流算的,次級線徑是按6A輸出電流算的,不知道這樣算出來的線徑有沒有問題。IC用的是硅動力的SP6650A,固定頻率65KHz,VCC電壓設置為16V,

1

2

3

請問我設計的參數對嗎?還有根據變壓器幅寬怎樣調整一個合理的參數?萬分感激。

全部回復(3)
正序查看
倒序查看
2017-12-18 11:15

現在電源是無輸出還是怎么樣一個狀態,具體能上圖嗎

0
回復
abc痕跡
LV.1
3
2017-12-18 11:22
@XHH9062
現在電源是無輸出還是怎么樣一個狀態,具體能上圖嗎

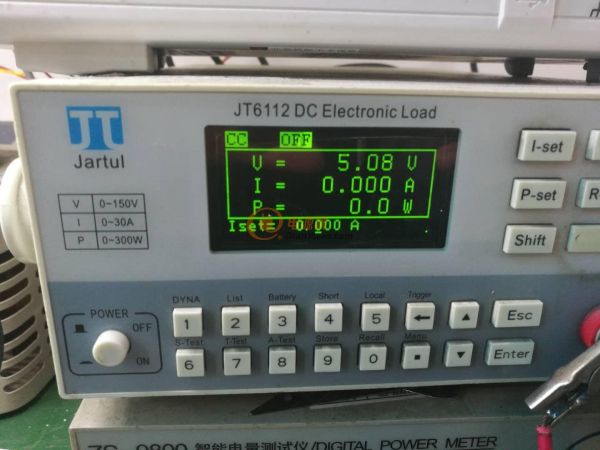

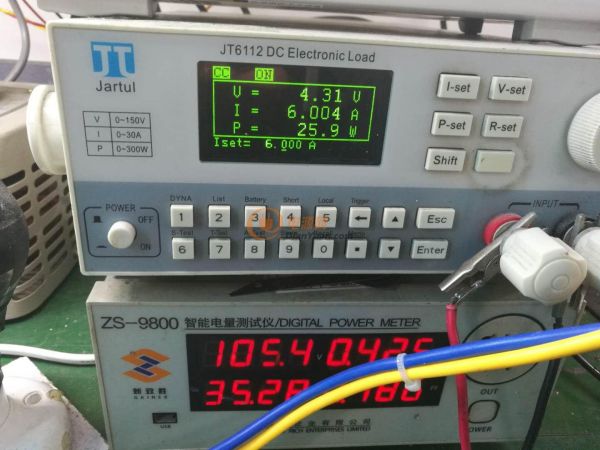

你好,電源是有輸出的,我是按100V輸入設計的,但是,100V輸入時,帶載只能帶二點幾安的電流,而且不知道為什么我一差上電源,AC輸入電壓顯示電壓會掉十幾二十伏。CS波形也不對勁。圖我中午再上傳,請問我初步設計按這套方法對不對?。?/div>
0
回復
abc痕跡
LV.1
4
2017-12-18 12:09
@XHH9062
現在電源是無輸出還是怎么樣一個狀態,具體能上圖嗎

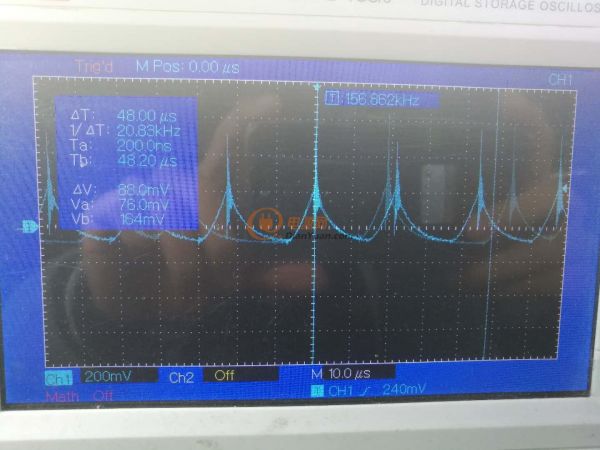

這是CS波形,不正常

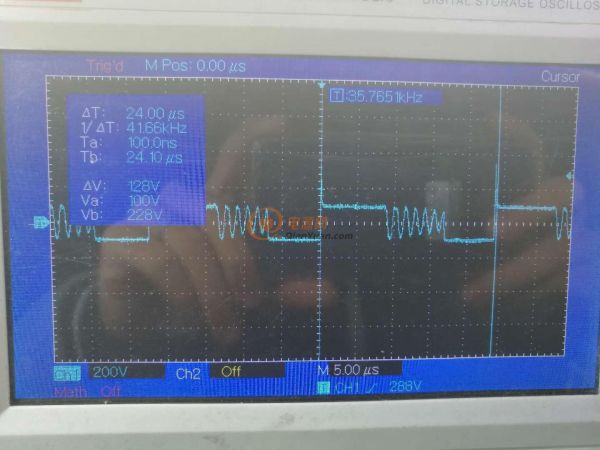

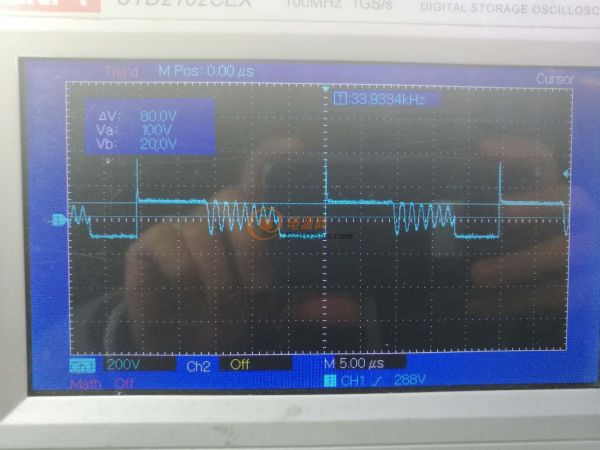

這是VDS,工作頻率怎么不是65KHz

反射電壓Vor80V
