各位大神幫忙看看為什么我這個電路不起振呢，謝謝了，
還有下面這個電路為什么倍壓電路后面要接電容啊，有什么用啊，大神幫小妹看下啊，十分感謝
求大神幫忙看看下圖為什么不起振，謝謝了
全部回復(36)
正序查看
倒序查看
@hzy15852514374
[圖片]大神為什么我這個就可以的啊，我換成變壓器就不可以了，不知道為什么？還有倍壓電路后面除了可以直接接電容可以像下圖一樣直接接TVS二極管嗎？[圖片]
電感是靠諧振, 變壓器是靠轉態, 用你上一個突來說好了.....
當電壓施加進電路時, 可能Q1通, 也可能Q2通不知道, 但是只要一顆通, 那麼再煮變壓器上開始產生一個電位, 相對的回授線圈也會得到一個同相電位, 此時因?yàn)殡娋w"B" 只用一個電阻提供電位, 所以電晶體處?kù)毒€性區,當回授線圈得到一個相等電位後, 灌入電晶體"B" 使電晶體瞬間進入飽和區, 電流也瞬間拉上來..............
當電晶體進入飽和區後電流不再變化, 回授線圈極性會反轉, 這反轉電壓剛好是另一顆的正偏壓, 所以導通那一顆就截止, 不導通那一顆瞬間導通.........
這樣才會循環震盪...
所以你施加50Hz 且ON/OFF持續, 假設ON時有一顆導通, 但是電流爬升還沒來得及讓電晶體飽和, 電源就OFF, 當然輸出永遠是一條直線............
在看下圖:
利用電感諧振, 電源ON/OFF透過電感轉換成一個三角波的電流波形, 直接注入到電晶體"B", 由於兩電晶體間VBE差異, 因此電感產生位差, 這位差於電源OFF後瞬間轉態, 使電晶體該通的通, 該關的關, 但是導通那一顆因?yàn)榛厥陔姼挟a(chǎn)生一個正相電位, 電晶體持續導通, 直到能量完全釋放, 就換另一顆導通.............
另外TVS不同於二極體, 也不同於穩壓管, 有些工程失會把TVS當成穩壓管, 是因?yàn)槠涮匦韵嗨?......
二極體: 指操作在順向, 反向有額定耐壓, 超過初期開始有反向漏電流, 簡稱IR值, 此時順向VF下降, 當焦?fàn)枖?shù)超過二 極體額定瓦特?cái)?shù), 順相會崩潰, 造成短路, 記住短路不是開路, 當焦?fàn)枖?shù)與溫度超過二極體晶片的雪崩點, 會 炸開, 記住是炸開, 不短路不開路, 直接是支離破碎的屍體.....
穩壓管: 操作在反向, 順向與二極體相似, 但是因?yàn)橹豢紤]反向, 因此順相壓差VF略高, 順相電流也不大, 主要是參雜 價元素濃度關係, 穩壓管只要超過反向額定電壓必然會崩潰, 此時IR值瞬間拉很高, 阻抗降低, 就是進入所謂 的負電阻區, 所以崩潰電壓越高負電阻越低, 可是有一個缺點, 由於回復時間很快, 且沒有一個額定的回復點
所以當電壓被拉到穩壓管臨界值, 馬上就恢復, 由於速度快, 所以穩壓管可拿來當震盪器用, 但由於期指到臨 界點就回復, 所以無法流過大電流, 必須限流使用.....
TVS: 重點喔, TVS具有極低的負電阻區, 且有一定的回復電壓, 崩潰速度非?？? 順向則跟二極體一樣, 那何未回覆 電壓? 以一個1.5KE200A而言, 當超過200V時崩潰, 但是回復電壓可能為150V才回復, 此時負電阻只有幾歐 姆, 因此瞬間可以流過百安培沒問題.......
此時你就想一想, 如果TVS用在順相, 那不用浪費錢, 若你用在逆相, 那看你要多少電壓崩潰, 不過提醒你, 崩 潰電壓有一定的週期參數, 持續的崩潰那就跟自殺沒兩樣, 這種一掛掉就是爆......
0
回復
@juntion
電感是靠諧振,變壓器是靠轉態,用你上一個突來說好了.....當電壓施加進電路時,可能Q1通,也可能Q2通不知道,但是只要一顆通,那麼再煮變壓器上開始產生一個電位,相對的回授線圈也會得到一個同相電位,此時因?yàn)殡娋w"B"只用一個電阻提供電位,所以電晶體處?kù)毒€性區,當回授線圈得到一個相等電位後,灌入電晶體"B"使電晶體瞬間進入飽和區,電流也瞬間拉上來..............當電晶體進入飽和區後電流不再變化,回授線圈極性會反轉,這反轉電壓剛好是另一顆的正偏壓,所以導通那一顆就截止,不導通那一顆瞬間導通.........這樣才會循環震盪...所以你施加50Hz且ON/OFF持續,假設ON時有一顆導通,但是電流爬升還沒來得及讓電晶體飽和,電源就OFF,當然輸出永遠是一條直線............在看下圖:利用電感諧振,電源ON/OFF透過電感轉換成一個三角波的電流波形,直接注入到電晶體"B",由於兩電晶體間VBE差異,因此電感產生位差,這位差於電源OFF後瞬間轉態,使電晶體該通的通,該關的關,但是導通那一顆因?yàn)榛厥陔姼挟a(chǎn)生一個正相電位,電晶體持續導通,直到能量完全釋放,就換另一顆導通.............另外TVS不同於二極體,也不同於穩壓管,有些工程失會把TVS當成穩壓管,是因?yàn)槠涮匦韵嗨?......二極體:指操作在順向,反向有額定耐壓,超過初期開始有反向漏電流,簡稱IR值,此時順向VF下降,當焦?fàn)枖?shù)超過二 極體額定瓦特?cái)?shù),順相會崩潰,造成短路,記住短路不是開路,當焦?fàn)枖?shù)與溫度超過二極體晶片的雪崩點,會 炸開,記住是炸開,不短路不開路,直接是支離破碎的屍體.....穩壓管:操作在反向,順向與二極體相似,但是因?yàn)橹豢紤]反向,因此順相壓差VF略高,順相電流也不大,主要是參雜 價元素濃度關係,穩壓管只要超過反向額定電壓必然會崩潰,此時IR值瞬間拉很高,阻抗降低,就是進入所謂 的負電阻區,所以崩潰電壓越高負電阻越低,可是有一個缺點,由於回復時間很快,且沒有一個額定的回復點 所以當電壓被拉到穩壓管臨界值,馬上就恢復,由於速度快,所以穩壓管可拿來當震盪器用,但由於期指到臨 界點就回復,所以無法流過大電流,必須限流使用.....TVS:重點喔,TVS具有極低的負電阻區,且有一定的回復電壓,崩潰速度非?？?順向則跟二極體一樣,那何未回覆 電壓?以一個1.5KE200A而言,當超過200V時崩潰,但是回復電壓可能為150V才回復,此時負電阻只有幾歐 姆,因此瞬間可以流過百安培沒問題....... 此時你就想一想,如果TVS用在順相,那不用浪費錢,若你用在逆相,那看你要多少電壓崩潰,不過提醒你,崩 潰電壓有一定的週期參數,持續的崩潰那就跟自殺沒兩樣,這種一掛掉就是爆......
謝謝大神的耐心講解啊，我這次的思路是這樣的
利用這個原理使得電路起振，然后次級輸出一個高的電壓，本來我想的是通過三極管放大區給電路提供一個放大條件，然后通過正反饋再一起提供起振條件，再通過LC選頻，使得輸出得到一個高壓（圖上還少了一組繞組），但是我的次級始終無無高壓輸出，不知道哪里有問題？還有那個倍壓電路我是這樣想的我輸出一個負壓，比如輸出-600V，然后我通過TVS管的正極接負壓，負極串聯好幾個TVS，想利用輸出-600V萬一有浪涌TVS可以抑制它并產生脈沖信號輸出，還可以保護后面的負載，就像我們電源輸入進來先接一個TVS管一樣。可能我的想法錯了，還希望大神給我指點下啊，小妹萬分感謝了
0
回復
@hzy15852514374
謝謝大神的耐心講解啊，我這次的思路是這樣的[圖片]利用這個原理使得電路起振，然后次級輸出一個高的電壓，本來我想的是通過三極管放大區給電路提供一個放大條件，然后通過正反饋再一起提供起振條件，再通過LC選頻，使得輸出得到一個高壓（圖上還少了一組繞組），但是我的次級始終無無高壓輸出，不知道哪里有問題？還有那個倍壓電路我是這樣想的我輸出一個負壓，比如輸出-600V，然后我通過TVS管的正極接負壓，負極串聯好幾個TVS，想利用輸出-600V萬一有浪涌TVS可以抑制它并產生脈沖信號輸出，還可以保護后面的負載，就像我們電源輸入進來先接一個TVS管一樣?？赡芪业南敕ㄥe(cuò)了，還希望大神給我指點下啊，小妹萬分感謝了
你那電路是標準的CCFL起振電路, 這種電路100%可以起振, 你少的繞組是輸出繞組, 但是......
輸出電壓與輸入電壓有關, 也就是輸入電壓越高, 輸出電壓越高......
倍壓電路不可以用TVS, 因?yàn)門VS只可用在單一電路, 且前端必須串小電阻或電感, 不然當崩潰時, 會把前端給燒了..
假設你使用的是線圈繞組, 那麼送電初期電壓打上去是會有湧浪, 但是你是打到300V, 再以一倍的電路倍壓到600, 那麼就不會有湧浪出現, 因?yàn)樵倨鹫癯跗? 輸出線圈為開路, 所以第一個週期電壓會往上衝, 但當你使用倍壓電路後, 線圈會有一個容性負載, 此時不但沒有湧浪, 反而是電壓爬升會有斜率..........
另外你是那個做高壓包的妹妹麼? 之前那個案子 Ready了?
0
回復
@juntion
你那電路是標準的CCFL起振電路,這種電路100%可以起振,你少的繞組是輸出繞組,但是......輸出電壓與輸入電壓有關,也就是輸入電壓越高,輸出電壓越高......倍壓電路不可以用TVS,因?yàn)門VS只可用在單一電路,且前端必須串小電阻或電感,不然當崩潰時,會把前端給燒了..假設你使用的是線圈繞組,那麼送電初期電壓打上去是會有湧浪,但是你是打到300V,再以一倍的電路倍壓到600,那麼就不會有湧浪出現,因?yàn)樵倨鹫癯跗?輸出線圈為開路,所以第一個週期電壓會往上衝,但當你使用倍壓電路後,線圈會有一個容性負載,此時不但沒有湧浪,反而是電壓爬升會有斜率..........另外你是那個做高壓包的妹妹麼?之前那個案子Ready了?
謝謝大神的解答啊，是我
，那個問題我換了一個電路用單片機控制，最終解決了沒有用3525，這次想搞一個小電流高電壓的，電壓輸出500V倍壓15級，看過別人的產品倍壓電路出來后接了很多TE C627，以為是TVS管用來防浪涌的
,大神這樣一講解，基本認為是穩壓管了，但是還是有點不明白的是輸出已經是直流電壓了完全可以直接帶負載了，還要接這么多穩壓管的主要目的是什么呢？難道是穩定電壓？很疑惑
，那個問題我換了一個電路用單片機控制，最終解決了沒有用3525，這次想搞一個小電流高電壓的，電壓輸出500V倍壓15級，看過別人的產品倍壓電路出來后接了很多TE C627，以為是TVS管用來防浪涌的,大神這樣一講解，基本認為是穩壓管了，但是還是有點不明白的是輸出已經是直流電壓了完全可以直接帶負載了，還要接這么多穩壓管的主要目的是什么呢？難道是穩定電壓？很疑惑 0
回復
@hzy15852514374
謝謝大神的解答啊，是我[圖片]，那個問題我換了一個電路用單片機控制，最終解決了沒有用3525，這次想搞一個小電流高電壓的，電壓輸出500V倍壓15級，看過別人的產品倍壓電路出來后接了很多TEC627，以為是TVS管用來防浪涌的[圖片],大神這樣一講解，基本認為是穩壓管了，但是還是有點不明白的是輸出已經是直流電壓了完全可以直接帶負載了，還要接這么多穩壓管的主要目的是什么呢？難道是穩定電壓？很疑惑[圖片]
你貼出的電路並沒有任何穩壓管????
都那麼高電壓還需要穩壓管?
0
回復
@juntion
你貼出的電路並沒有任何穩壓管????都那麼高電壓還需要穩壓管?

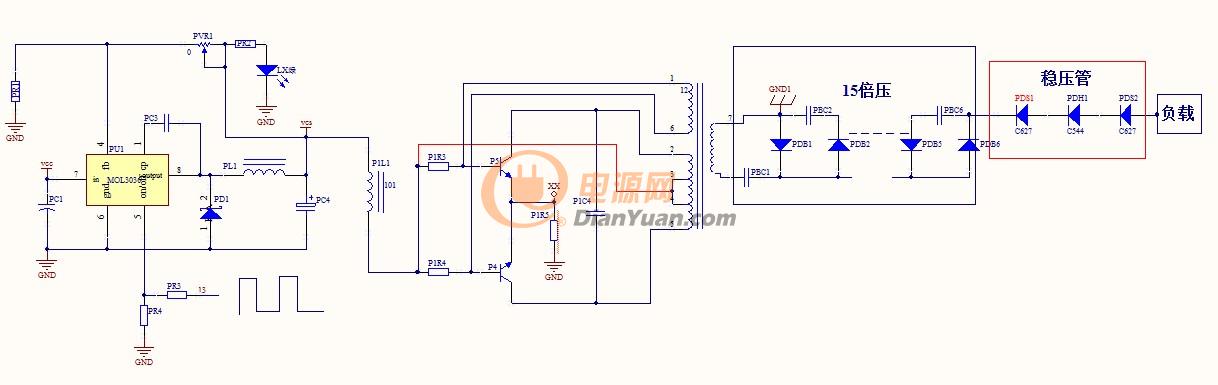

大神這是我整個電路，用推挽使得變壓器輸出高壓，而變壓器上的高壓又是由前端的電源芯片控制占空比的，就是方波那里控制輸入到三極管基級的電壓，起振后倍壓整流，再穩壓，加負載你看這樣行嗎？可行性高嗎？現在我仿真不出來，心里沒有底，還有我看到過國外產品倍壓整流后接了很多TE C627這樣的管子，可能是穩壓管也有可能是TVS，聽了大神的那翻講解感覺穩壓管更接近，不知道小妹說的對不對，推挽的拓?fù)浣梃b的這個
節能燈的這個拓?fù)?
0
回復
@hzy15852514374
[圖片]大神這是我整個電路，用推挽使得變壓器輸出高壓，而變壓器上的高壓又是由前端的電源芯片控制占空比的，就是方波那里控制輸入到三極管基級的電壓，起振后倍壓整流，再穩壓，加負載你看這樣行嗎？可行性高嗎？現在我仿真不出來，心里沒有底[圖片]，還有我看到過國外產品倍壓整流后接了很多TEC627這樣的管子，可能是穩壓管也有可能是TVS，聽了大神的那翻講解感覺穩壓管更接近，[圖片]不知道小妹說的對不對，推挽的拓?fù)浣梃b的這個[圖片]節能燈的這個拓?fù)?/span>
在回答問題前, 我很好奇, 你一個小女生沒事專搞高壓, 都不怕被電暈阿......
第一個電路是純手動調節輸出, 也就是DC/DC控制電壓讓升壓電路要多高有多高, 不能改成用光耦自動調節麼....
另外你說的TE C627 有SPEC麼, 網路查不到, 但是由輸出來看, 由於你輸出需要-600V, 若是則二極體與負載所連接模式, 二極體是處?kù)俄樝驙顟B(tài), 若穩壓管或TVS, 則操作必須是反向狀態, 這點與你電路看來不合理, 除非是正電壓,
然後反向串聯TVS或穩壓管, 向類似以下結構:
當C1充電電壓達到Diac 導通電壓後, Diac 進入負電阻區, 產生一個非常低的阻抗, 此時C1能量轉移到變壓器初級, 次級則產生一個高壓電, 直到C1能量放光, 則Diac截止, C1重新充電, 週而復始產生一個連續高壓脈衝......
==================================================
所以除非你的動作是利用負電阻區, 當穩壓管或TVS 逆向?qū)ㄡ? 能量間釋放, 在回到低點慢慢充電上來, 然後在放電....
這種Diac 做得到, 但Diac 只有50幾伏, 電壓高需要串很多顆, 穩壓管或TVS則單顆可以高到幾百伏, 幾顆就夠了....
所以那個啥TE C627看有沒有SPEC, 傳上來看看.........
0
回復
@juntion
在回答問題前,我很好奇,你一個小女生沒事專搞高壓,都不怕被電暈阿......第一個電路是純手動調節輸出,也就是DC/DC控制電壓讓升壓電路要多高有多高,不能改成用光耦自動調節麼....另外你說的TEC627有SPEC麼,網路查不到,但是由輸出來看,由於你輸出需要-600V,若是則二極體與負載所連接模式,二極體是處?kù)俄樝驙顟B(tài),若穩壓管或TVS,則操作必須是反向狀態,這點與你電路看來不合理,除非是正電壓, 然後反向串聯TVS或穩壓管,向類似以下結構:[圖片]這是一個高壓脈衝電路,當T>0 C1充電,T時間常數由R1,C1決定,脈衝能量由C1儲存容量決定,脈衝高度由變壓器圈數比決定.....當C1充電電壓達到Diac導通電壓後,Diac進入負電阻區,產生一個非常低的阻抗,此時C1能量轉移到變壓器初級,次級則產生一個高壓電, 直到C1能量放光,則Diac截止,C1重新充電,週而復始產生一個連續高壓脈衝......==================================================所以除非你的動作是利用負電阻區,當穩壓管或TVS逆向?qū)ㄡ?能量間釋放,在回到低點慢慢充電上來,然後在放電....這種Diac做得到,但Diac只有50幾伏,電壓高需要串很多顆,穩壓管或TVS則單顆可以高到幾百伏,幾顆就夠了....所以那個啥TEC627看有沒有SPEC,傳上來看看.........
謝謝大神的回答啊，我就學的這個專業啊不研究就沒飯吃了，是的這個是倍壓出來正電壓的，看到國外在倍壓后面接了N多的二極管，感覺是穩壓管或是TVS管，然后倍壓經過這些管子后出來的居然是脈沖電壓。還有大神我這個前面的升壓部分有問題嗎，我想通過方波的那個腳給方波然后輸出電壓給三極管基極
不研究就沒飯吃了，是的這個是倍壓出來正電壓的，看到國外在倍壓后面接了N多的二極管，感覺是穩壓管或是TVS管，然后倍壓經過這些管子后出來的居然是脈沖電壓。還有大神我這個前面的升壓部分有問題嗎，我想通過方波的那個腳給方波然后輸出電壓給三極管基極 0
回復
@hzy15852514374
謝謝大神的回答啊，我就學的這個專業啊[圖片]不研究就沒飯吃了，是的這個是倍壓出來正電壓的，看到國外在倍壓后面接了N多的二極管，感覺是穩壓管或是TVS管，然后倍壓經過這些管子后出來的居然是脈沖電壓。還有大神我這個前面的升壓部分有問題嗎，我想通過方波的那個腳給方波然后輸出電壓給三極管基極[圖片]
OK...如果是這樣, 那你可以利用TVS的負電阻區, 串聯多顆看看, 理論上從倍壓輸出其能量並不大, 只是電壓高, 所以利用TVS崩潰後讓他反覆充放電, 要得到脈衝並不難....
你第一張升壓加 Dc/Dc 電路, 如果不是從輸出端回饋到PWM做閉迴路, 那DC/DC 只作手動電壓調節, 跟你供給一個固定電壓是一樣的, 既然如此, 那你用一顆P-MOS直接控制升壓電路的電源, 就是你第二圖DC12Vin所串接電感換成P-MOS, 然後控制P-MOS /on/off, 則這樣就不需DC/DC了....
0
回復
@juntion
OK...如果是這樣,那你可以利用TVS的負電阻區,串聯多顆看看,理論上從倍壓輸出其能量並不大,只是電壓高,所以利用TVS崩潰後讓他反覆充放電,要得到脈衝並不難....你第一張升壓加Dc/Dc電路,如果不是從輸出端回饋到PWM做閉迴路,那DC/DC只作手動電壓調節,跟你供給一個固定電壓是一樣的,既然如此,那你用一顆P-MOS直接控制升壓電路的電源,就是你第二圖DC12Vin所串接電感換成P-MOS,然後控制P-MOS/on/off,則這樣就不需DC/DC了....
非常感謝大神啊，，大神真的很厲害啊，謝謝
，大神真的很厲害啊，謝謝 0
回復
@juntion
說實在,女生玩高壓很危險,不過高壓應用範圍很廣,較偏門也較有遠景,不知道妳這是幹嘛用,若還有疑問電壓不夠高,那不用倍壓了,乾脆將你那高壓電路直接升到1KV,然後利用特斯拉電感,看要打到幾十KV較快........
大神說的是啊，說起來都是淚啊。本來想讀個會計專業的，家里親戚說學電子信息好，結果就成現在這樣了，大神我如果輸出要3000伏的話我用400伏的TVS管9個可以使得倍壓出來的直流變成脈沖信號嗎？看低壓的電源前端輸入24伏的一般都是選TVS管30多伏的留點余量的。
0
回復
@juntion
在回答問題前,我很好奇,你一個小女生沒事專搞高壓,都不怕被電暈阿......第一個電路是純手動調節輸出,也就是DC/DC控制電壓讓升壓電路要多高有多高,不能改成用光耦自動調節麼....另外你說的TEC627有SPEC麼,網路查不到,但是由輸出來看,由於你輸出需要-600V,若是則二極體與負載所連接模式,二極體是處?kù)俄樝驙顟B(tài),若穩壓管或TVS,則操作必須是反向狀態,這點與你電路看來不合理,除非是正電壓, 然後反向串聯TVS或穩壓管,向類似以下結構:[圖片]這是一個高壓脈衝電路,當T>0 C1充電,T時間常數由R1,C1決定,脈衝能量由C1儲存容量決定,脈衝高度由變壓器圈數比決定.....當C1充電電壓達到Diac導通電壓後,Diac進入負電阻區,產生一個非常低的阻抗,此時C1能量轉移到變壓器初級,次級則產生一個高壓電, 直到C1能量放光,則Diac截止,C1重新充電,週而復始產生一個連續高壓脈衝......==================================================所以除非你的動作是利用負電阻區,當穩壓管或TVS逆向?qū)ㄡ?能量間釋放,在回到低點慢慢充電上來,然後在放電....這種Diac做得到,但Diac只有50幾伏,電壓高需要串很多顆,穩壓管或TVS則單顆可以高到幾百伏,幾顆就夠了....所以那個啥TEC627看有沒有SPEC,傳上來看看.........
大神就是不知道TE C627是什么?。恐辣秹弘娐烦鰜?lái)后接了很多TE C627和TEC544，萬用表測量像二極管，正向電阻是2.5K左右，反向超量程。所以才猜想是不是穩壓管或者TVS管的
0
回復
大神最后拜托幫我看下啊，兩個三極管這里的XX我想用一個運放做電流反饋可行嗎？準備運放輸出端直接接單片機的AD口
這里我準備用運放，但是國外這樣的電路U2D確實AD7415我感覺真的是很困惑，感覺過流檢測信號應該放大后到單片機,而且AD7415外圍電路也不是這樣的，真不只帶外國人怎么想的
