非晶環變壓器的開關管漏極振鈴如何去除?

之前用非晶環繞了一個變壓器, 采用推挽拓?fù)潆娐? 用SG3525+772/882圖騰, 驅動一對IF3205輸出, 結果D極振鈴嚴重, 求相關老師指點迷津....

驅動電路就用最簡單的圖騰輸出端通過10歐電阻控制IF3205的G極, 電源正極接磁環初級中間抽頭, 兩個初級引腳分別接兩只IF3205的D極, S極直接接地. 無任何RC或RCD吸收支路. 下面上圖:

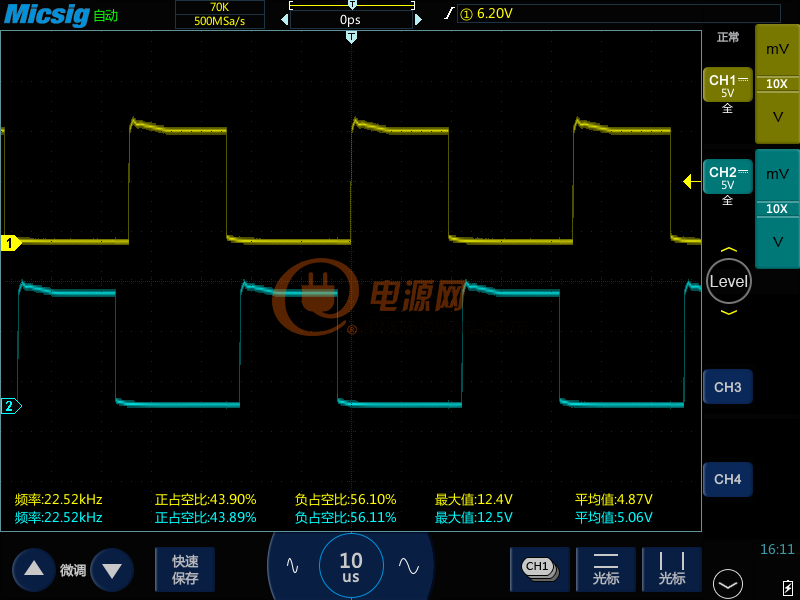

未接變壓器時的G極波形如下

20171204161156

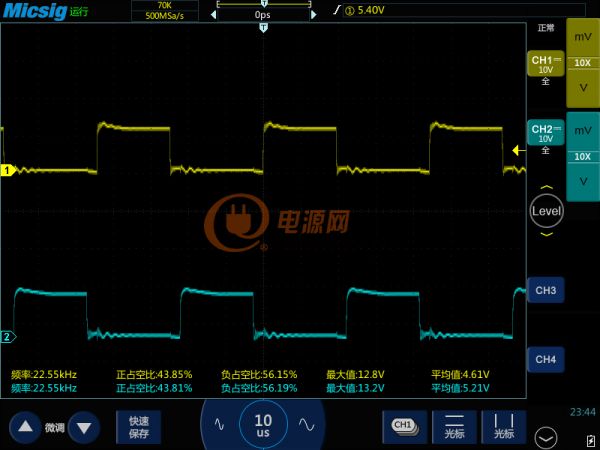

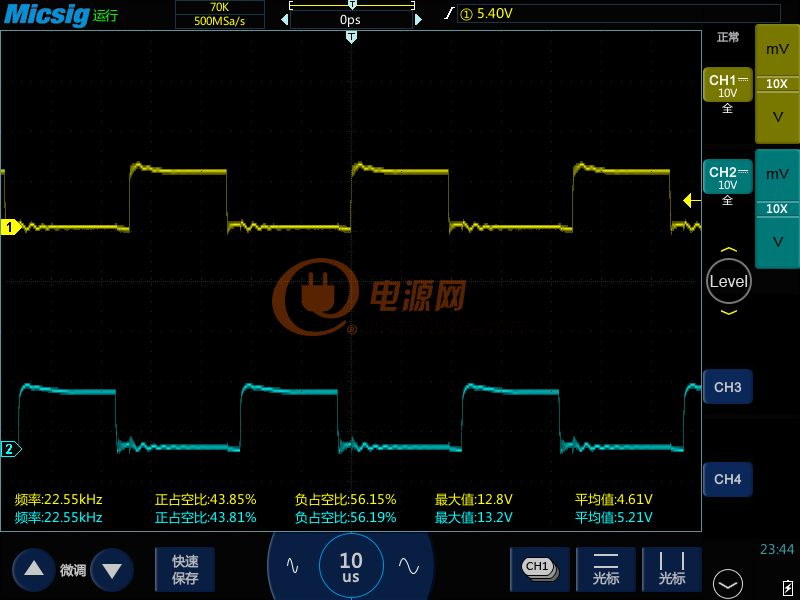

接上變壓器時的G極波形如下

20180101234432

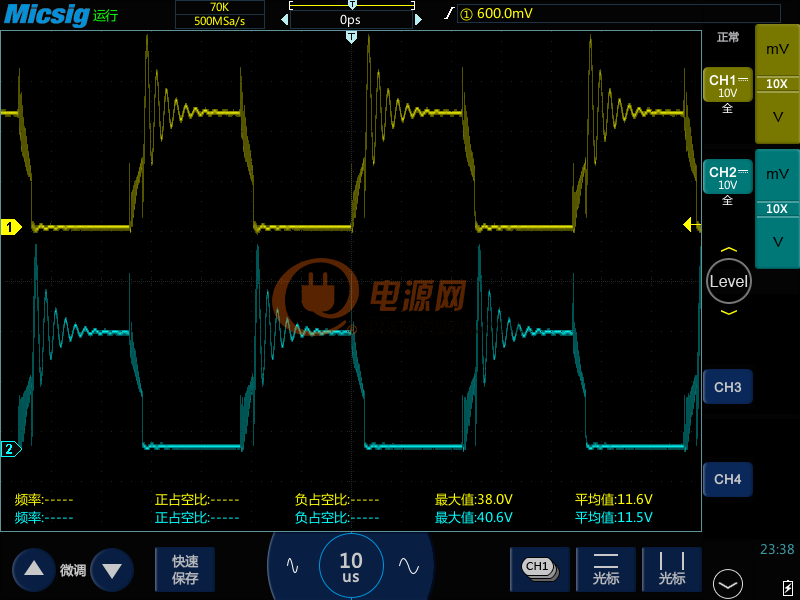

此時D極波形如下(空載)

20180101233827

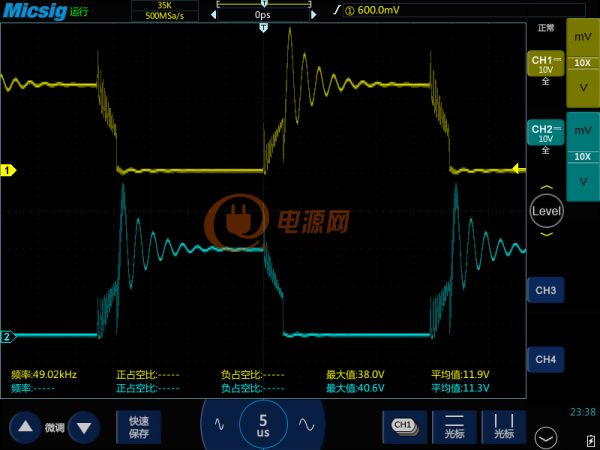

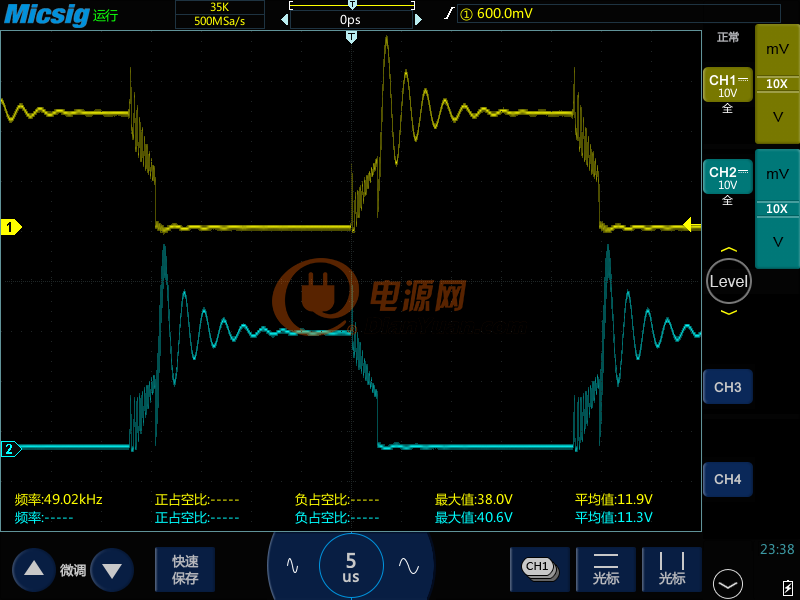

放大一倍的時基

20180101233813

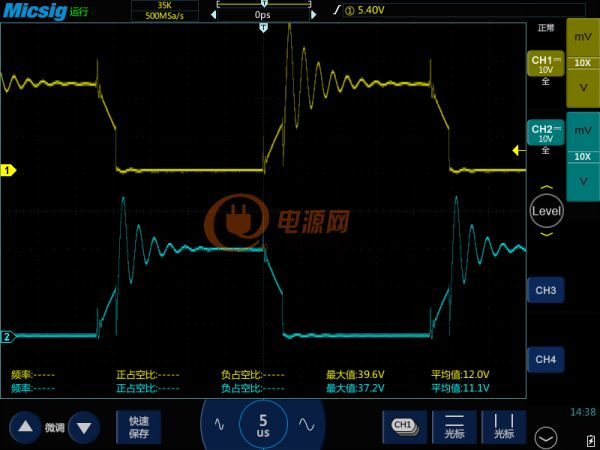

如果在D,S間用47歐串103的獨石電容并入后的D極波形如下

20180102143829

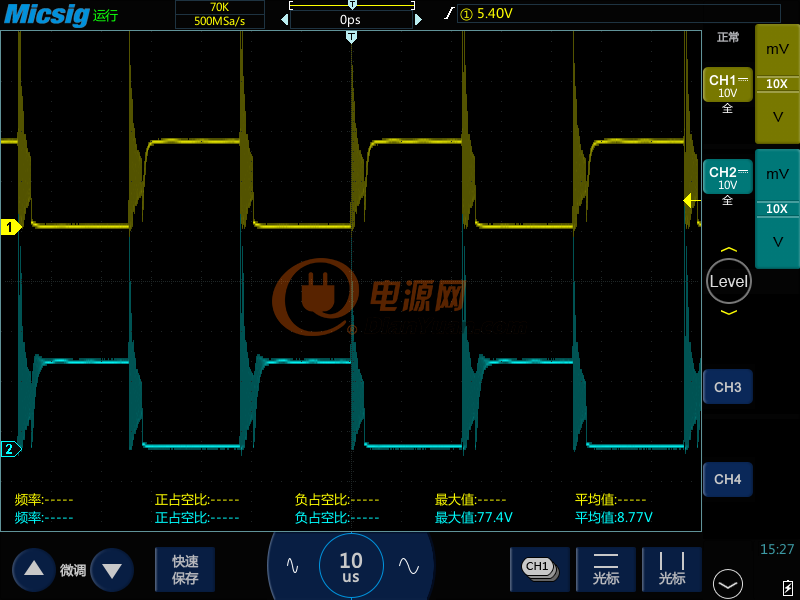

取消吸收支路, 在變壓器次級接上負載后的D極波形如下

20180102152717

請問有何辦法可以消除或有效減少振鈴?
全部回復(25)
正序查看
倒序查看
eanry
LV.4
2
2018-01-02 18:00

為什么會在上升沿和下降沿都有這么強的振鈴? 是變壓器繞制問題還是什么原因?

變壓器是50X32X20的非晶環, 先繞次級60圈(2層), 再繞初級2圈(初級2繞組并繞, 磁環4個方向都一樣的繞, 再把4個方向的繞組分別并聯).

0
回復
2018-01-03 11:42
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.15119.cn/bbs/classic/
0
回復
2018-01-03 17:41

伏匝比是多少？

非晶磁環的截面積是多少？

用非晶要配合軟開關使用。

0
回復
2018-01-03 18:13
@宛東驕子
伏匝比是多少？非晶磁環的截面積是多少？用非晶要配合軟開關使用。
什么是軟開關，我做的非晶也是，12v 初級3+3 次級150
0
回復
2018-01-03 18:13

是不是非晶沒繞好，我用非晶沒出現過這問題

0
回復
2018-01-03 18:14
現在解決了嗎，能非告訴一怎么解決的
0
回復
2018-01-03 18:42

我自己隨便找了一個測了一下，

這個是不接變壓器g極

0
回復
2018-01-03 18:43
@出岫云心
我自己隨便找了一個測了一下，這個是不接變壓器g極[圖片]
這個是接非晶空載g的波形，出現振鈴，輸入無濾波電容

0
回復
2018-01-03 18:45
@出岫云心
我自己隨便找了一個測了一下，這個是不接變壓器g極[圖片]
這個是輸入并聯低esr電容后波形，電容容量35v390uf

0
回復
2018-01-03 18:46
@出岫云心
我自己隨便找了一個測了一下，這個是不接變壓器g極[圖片]
接負載后g波形

0
回復
eanry
LV.4
12
2018-01-03 20:13
@出岫云心
接負載后g波形[圖片][圖片][圖片]

兄弟, 請問你是用什么拓?fù)涞碾娐? 開關管是什么型號? 麻煩你測一測開關管的D極波形? 我的G極相對來說也不太差, 只是D極有很大的尖峰.

方便即時交流嗎? 我微信 eanry_com

0
回復
2018-01-03 21:13
@eanry
兄弟,請問你是用什么拓?fù)涞碾娐?開關管是什么型號?麻煩你測一測開關管的D極波形?我的G極相對來說也不太差,只是D極有很大的尖峰.方便即時交流嗎?我微信eanry_com
用的是3525推挽，開環，開關管是隨便找了一對RU120N15Q.明天有空我看一下d的波形
0
回復
XUANAN
LV.1
14
2018-01-04 11:10
@出岫云心
用的是3525推挽，開環，開關管是隨便找了一對RU120N15Q.明天有空我看一下d的波形
母線吸收電容不可少，離開關管橋臂越近越好。最好多繞兩圈，變壓器電感太小，線路電感占比太大
0
回復
2018-01-04 11:38
@eanry
兄弟,請問你是用什么拓?fù)涞碾娐?開關管是什么型號?麻煩你測一測開關管的D極波形?我的G極相對來說也不太差,只是D極有很大的尖峰.方便即時交流嗎?我微信eanry_com
剛測了下，d極沒吸收確實有振鈴，這張是帶負載加了吸收的d極波形

0
回復
eanry
LV.4
16
2018-01-04 14:07
@出岫云心
剛測了下，d極沒吸收確實有振鈴，這張是帶負載加了吸收的d極波形[圖片]

昨晚在兩管的D極加了RC吸收后的空載波形如下(黃色的是D極波形, 青色的是G極波形)

但帶載100W后的波形尖峰還是很厲害, 12V輸入, 尖峰最大76.8V, 覺得是次級反射過來了

在次級(沒有整流)直接并上102的滌綸電容后的D極波形又變了樣

0
回復
eanry
LV.4
17
2018-01-04 14:38
@出岫云心
剛測了下，d極沒吸收確實有振鈴，這張是帶負載加了吸收的d極波形[圖片]

我的變壓器繞成這樣

0
回復
eanry
LV.4
18
2018-01-04 21:02
@出岫云心
剛測了下，d極沒吸收確實有振鈴，這張是帶負載加了吸收的d極波形[圖片]
現在的這個尖峰, 在原邊無論怎么吸收都去不掉了. 是不是要從次級著手才能處理好?
0
回復
2018-01-04 22:13
@eanry
現在的這個尖峰,在原邊無論怎么吸收都去不掉了.是不是要從次級著手才能處理好?
硬開關，尖峰一般做不到完全沒有吧，想要沒有尖峰還是得軟開關
0
回復
eanry
LV.4
20
2018-01-04 22:39
@出岫云心
硬開關，尖峰一般做不到完全沒有吧，想要沒有尖峰還是得軟開關
有什么辦法可以有效把尖峰壓下來? 軟開頭是不是要調死區, 還有次級串聯的L 和C ?
0
回復
2018-01-04 23:06
@eanry
有什么辦法可以有效把尖峰壓下來?軟開頭是不是要調死區,還有次級串聯的L和C?
試試初級改變繞法，有尖峰正常，但是像你這樣的幾倍尖峰就不太正常了
0
回復
2018-01-04 23:16
@eanry
有什么辦法可以有效把尖峰壓下來?軟開頭是不是要調死區,還有次級串聯的L和C?

找不到原帖了，只能截圖

0
回復
eanry
LV.4
23
2018-01-04 23:30
@出岫云心
找不到原帖了，只能截圖[圖片][圖片][圖片][圖片]

這篇文章我都下載也仔細看過. 我初級的繞法就是文章最后提示的繞法.

因?yàn)橹挥袃扇? 所以是初級兩繞組并繞, 且是間開的. 然后磁環的4個方向都一樣的繞法. 再把4個方向的相同繞組并起來. 照片上的3個銅條環就是用來并接的.

0
回復
POWER_AC
LV.4
24
2018-01-09 09:15
@出岫云心
硬開關，尖峰一般做不到完全沒有吧，想要沒有尖峰還是得軟開關
軟開關一樣有尖峰電壓存在，只是你沒有用心留意
0
回復
POWER_AC
LV.4
25
2018-01-09 09:17
首先可以肯定的是你電路中存在較大的漏感，這個漏感是由磁耦合和布線導致的。再就是沒有看到你完整的電路圖
0
回復
嬋娟
LV.3
26
2018-10-06 01:35
LC諧振蕩軟開關，可以完美解決這個問題
