TNY280PN在臺式機電源里的應用

        對臺式機電源有所了解，應該都知道臺式機電源有一個5VSB電源的待機電路，或者說的是電源的激活電路。因此在我們選購電源時需要注意5VSB的電流標識，一般情況下500W一下電源的5VSB限流在2至2.5A左右。超過500W的電源5VSB電流在3至3.5A左右。

       TNY280PN在封閉式下最大功率可達到20W，正好可應用與1000W臺式機電源內部做待機 IC，并且還有很大的余量。TNY280PN屬TinySwitch-III系列，這個系列內部集成了700 V功率MOSFET，還有一系列保護電路。 TNY280PN可提供靈活的設計方案，具有成本低、擴展能力強等特點。

3

全部回復(20)
正序查看
倒序查看
x1995418
LV.8
2
2018-02-01 18:17

下圖是在1000W個人PC電源內部分細節圖

0
回復
wyhl
LV.8
3
2018-02-01 18:45
@x1995418
下圖是在1000W個人PC電源內部分細節圖[圖片][圖片][圖片]
這個就是臺式計算機里的電源電路圖嗎？看著電路設計很規整。
0
回復
x1995418
LV.8
4
2018-02-01 19:00
@wyhl
這個就是臺式計算機里的電源電路圖嗎？看著電路設計很規整。

對，這個是臺式機電源的電路板，

0
回復
x1995418
LV.8
5
2018-02-02 11:48

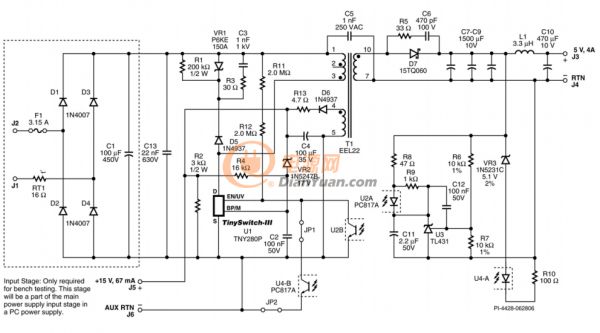

下圖是5V 4A典型電路圖

0
回復
2018-02-02 17:34
@x1995418
對，這個是臺式機電源的電路板，[圖片]
這個電源設備DC輸出這么多路？設計應該挺復雜吧？
0
回復
2018-02-02 19:46
　5VSB，為電腦電源的輔助電源，它提供給電腦待機器件電源的，主要提供給機箱開關，網卡等等需要喚醒電腦開機所需功能的部分供電。
0
回復
2018-02-02 20:36
@x1995418
下圖是5V4A典型電路圖[圖片]
電路了沒有EMI器件嗎？
0
回復
x1995418
LV.8
9
2018-02-03 13:24
@奮斗的青春
這個電源設備DC輸出這么多路？設計應該挺復雜吧？
對，給主板提供電壓，還有CPU、顯卡、硬盤等接口電壓，種類多些
0
回復
x1995418
LV.8
10
2018-02-03 13:25
@你的昵稱
　5VSB，為電腦電源的輔助電源，它提供給電腦待機器件電源的，主要提供給機箱開關，網卡等等需要喚醒電腦開機所需功能的部分供電。
對，電源通電后，就一直有+5VSB電源輸出了，而主+5V電源必須在電腦開機或被喚醒狀態下，才有輸出。
0
回復
x1995418
LV.8
11
2018-02-03 13:28
@不一樣的平凡
電路了沒有EMI器件嗎？
這個電路非獨立電源，是寄托于臺式機電源總供電的。于是典型電路圖上就沒有添加，個人可以根據需要增加
0
回復
x1995418
LV.8
12
2018-02-03 13:30
@x1995418
這個電路非獨立電源，是寄托于臺式機電源總供電的。于是典型電路圖上就沒有添加，個人可以根據需要增加

測試樣板

0
回復
紫蝶
LV.9
13
2018-02-03 16:34
@x1995418
測試樣板[圖片]
這個樣板是輸出5V/4A的電路板嗎？看著元件很少，輸入濾波一個壓敏電阻。
0
回復
2018-02-03 20:37
@紫蝶
這個樣板是輸出5V/4A的電路板嗎？看著元件很少，輸入濾波一個壓敏電阻。
樣板變壓器前級沒多少元件，整流，儲能濾波
0
回復
x1995418
LV.8
15
2018-02-04 15:56
@紫蝶
這個樣板是輸出5V/4A的電路板嗎？看著元件很少，輸入濾波一個壓敏電阻。
恩，這是個樣板，變壓器前段有些保護器件、整理二極管和儲能電容
0
回復
紫蝶
LV.9
16
2018-02-04 21:34
@x1995418
恩，這是個樣板，變壓器前段有些保護器件、整理二極管和儲能電容
這個樣板很簡單，輸出5V/4A的性能怎么樣？紋波大嗎？EMI指標怎么樣？
0
回復
2018-02-04 22:55
@x1995418
下圖是5V4A典型電路圖[圖片]

下圖紅圈電路是什么意思呀？

0
回復
謝厚林
LV.12
18
2018-02-05 09:57
@不一樣的平凡
下圖紅圈電路是什么意思呀？[圖片]
比較復雜的鉗位電路
0
回復
x1995418
LV.8
19
2018-02-05 11:31
@不一樣的平凡
下圖紅圈電路是什么意思呀？[圖片]
R1/R3/C3/D5等元件組成了初級吸收電阻、電容、二極管等，R11/R12 組成了啟動電容，給芯片供電   VR1 是TVS瞬變抑制二極管
0
回復
x1995418
LV.8
20
2018-02-05 11:35
@紫蝶
這個樣板很簡單，輸出5V/4A的性能怎么樣？紋波大嗎？EMI指標怎么樣？
滿載效率76%,輸出紋波最大50mV
0
回復
2018-02-05 22:19
@x1995418
R1/R3/C3/D5等元件組成了初級吸收電阻、電容、二極管等，R11/R12 組成了啟動電容，給芯片供電 VR1是TVS瞬變抑制二極管
學習了呢，電源設計還是比較復雜的
