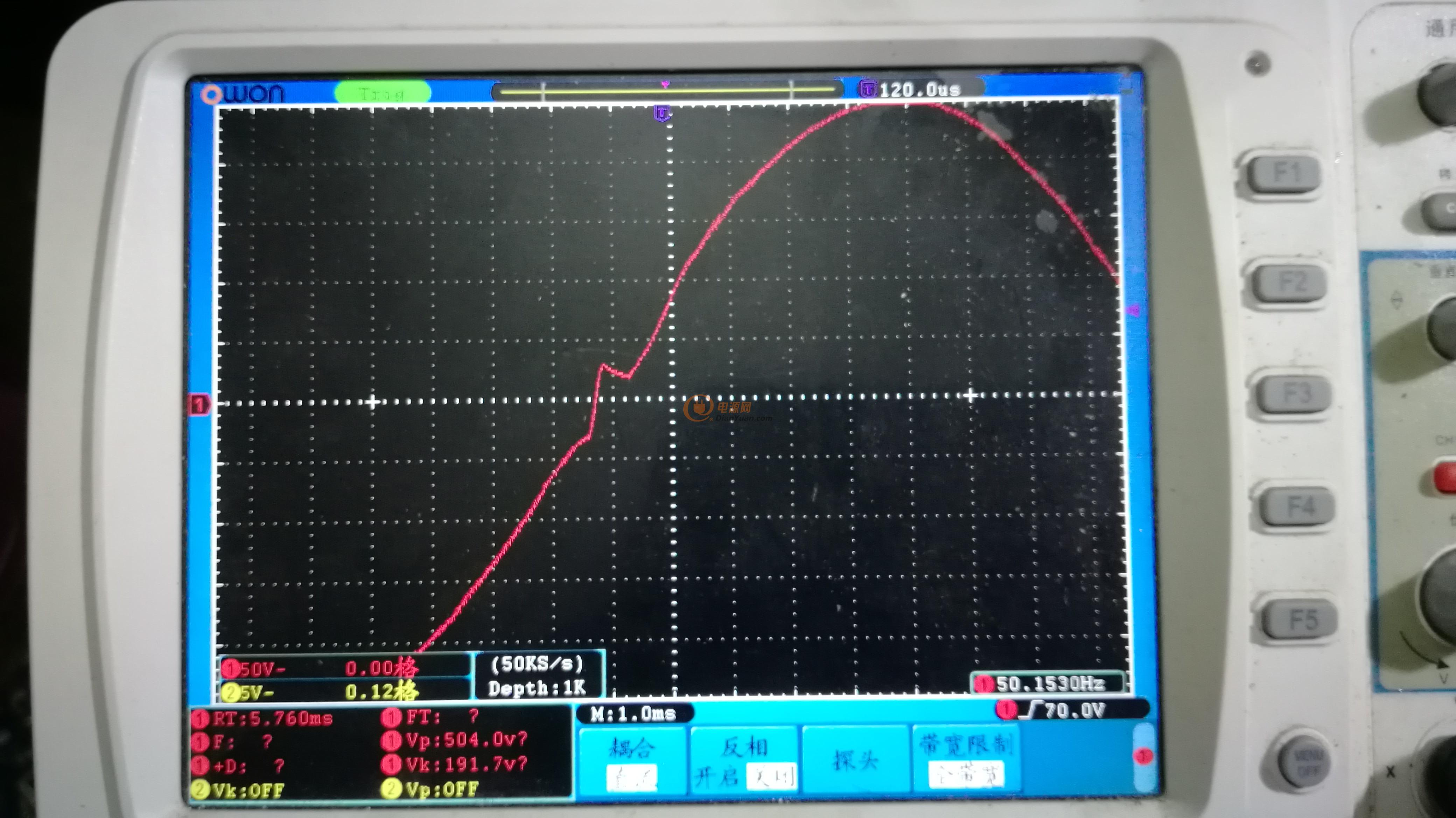

話說這波形影響使用嗎？空載帶載都差不多有這個失真。

SPWM信號是根據老壽同志改的。

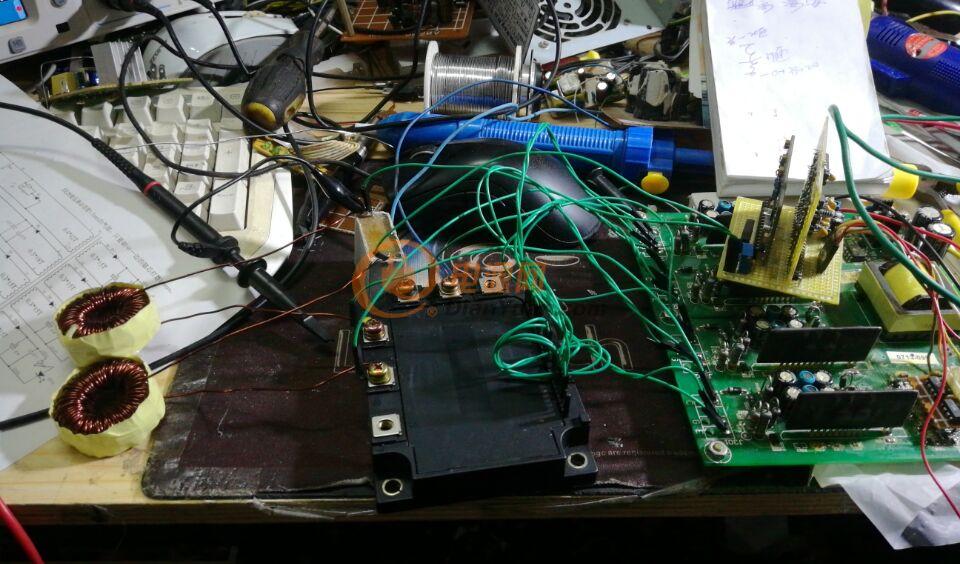

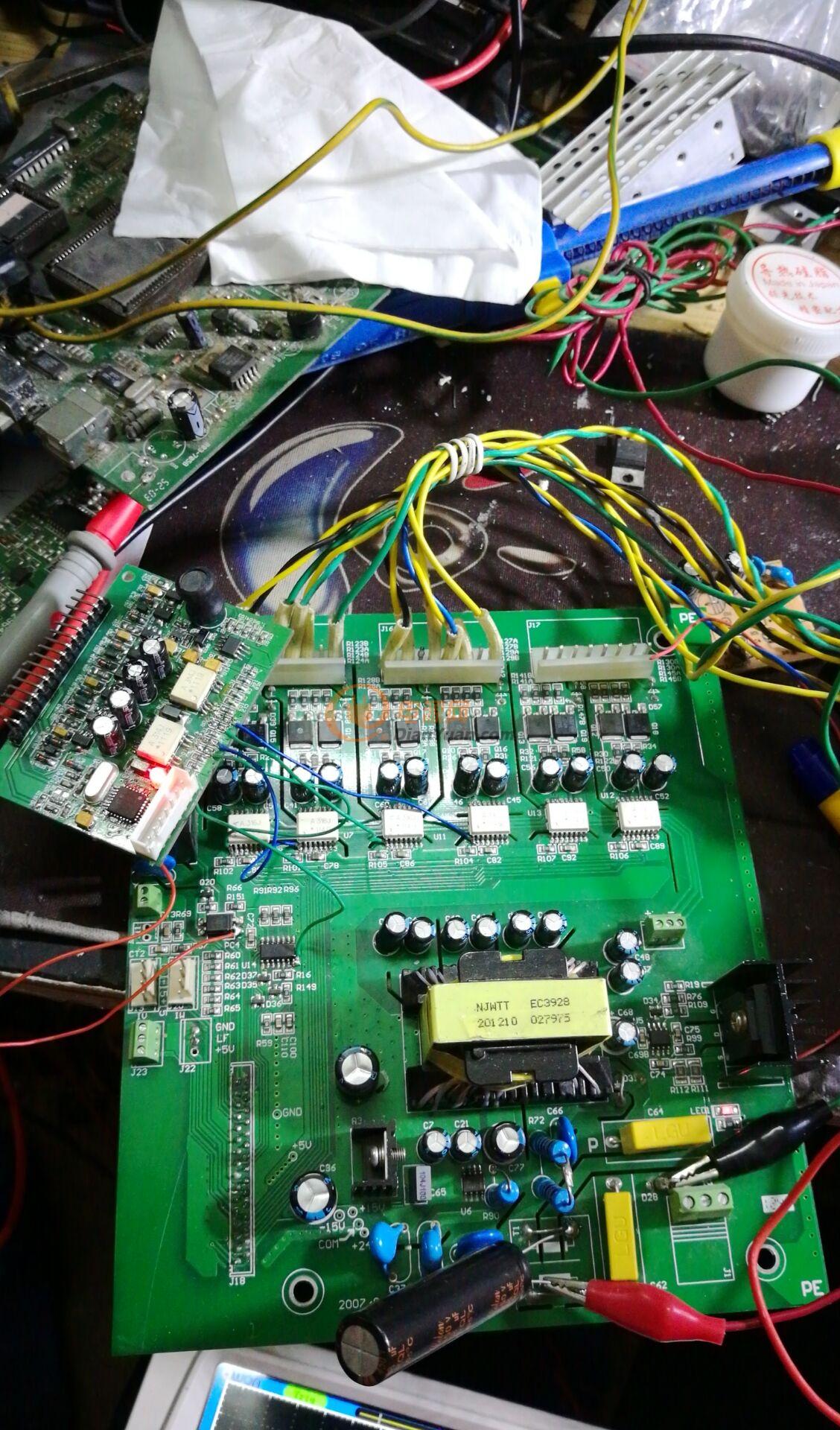

自己不太會畫板，只能想到用變頻器的改了，一對200安600伏一個50安1200伏的模塊，16年7月到現在間隙性的玩，都是這個波形，有人說是死區時間造成的。每換一次測試，都要焊十幾次線，玩到?jīng)]心情了。

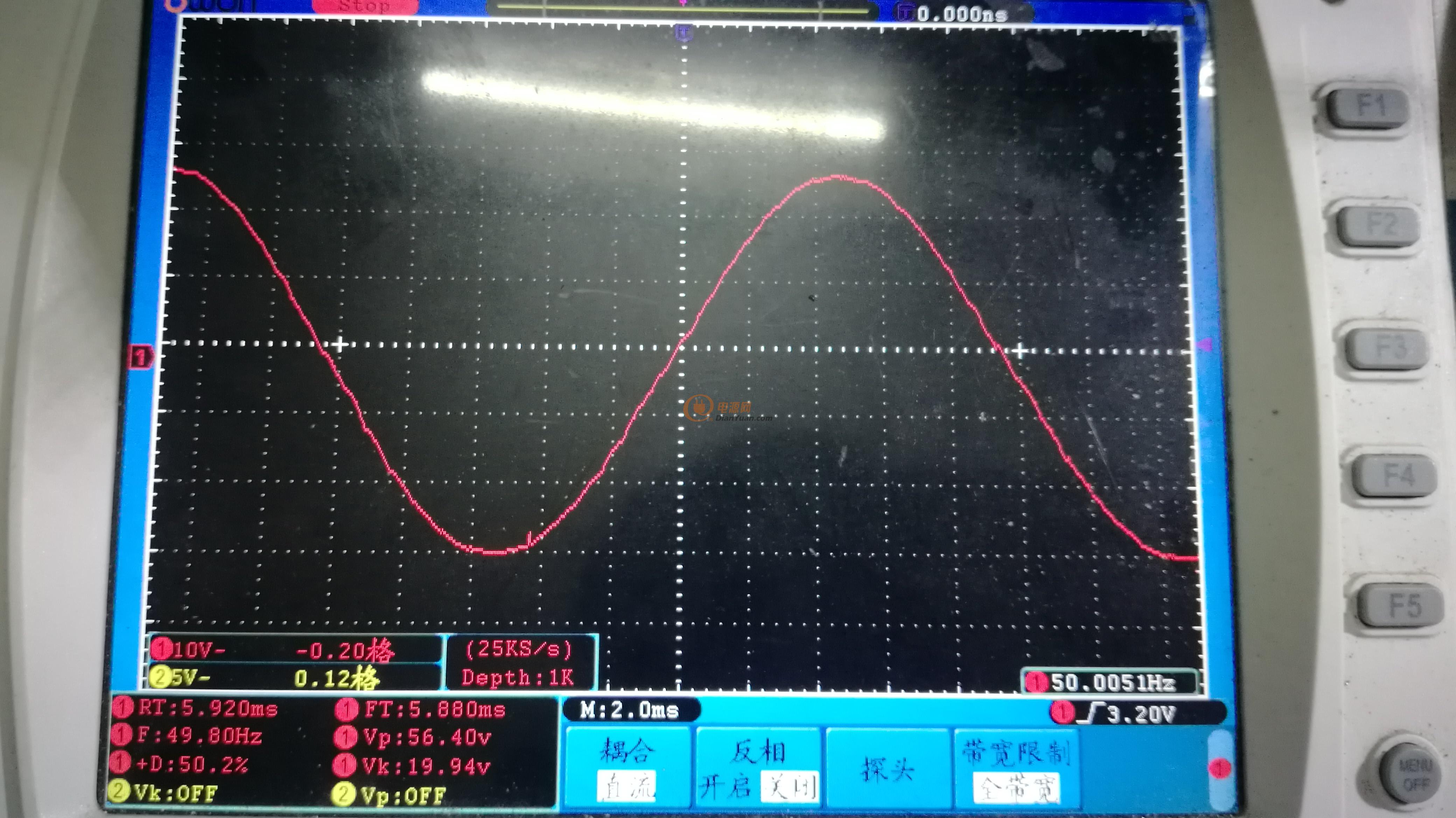

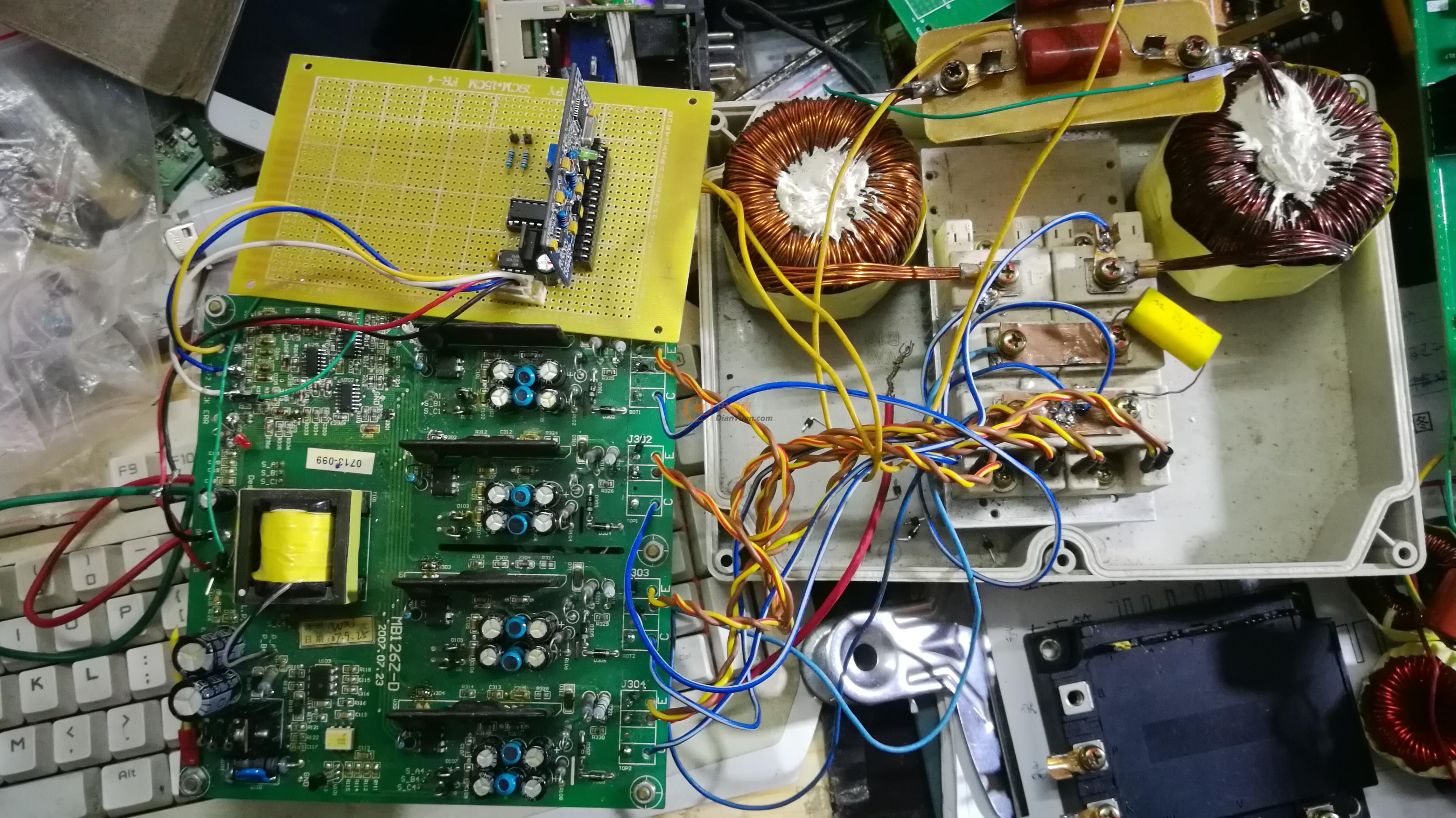

后來，就是今年1月份收到網友家順贈送的一對CM150DY-12H IGBT模塊和網友追夢送的開環EG8010驅動后再次玩，并得到相對較好的波形。

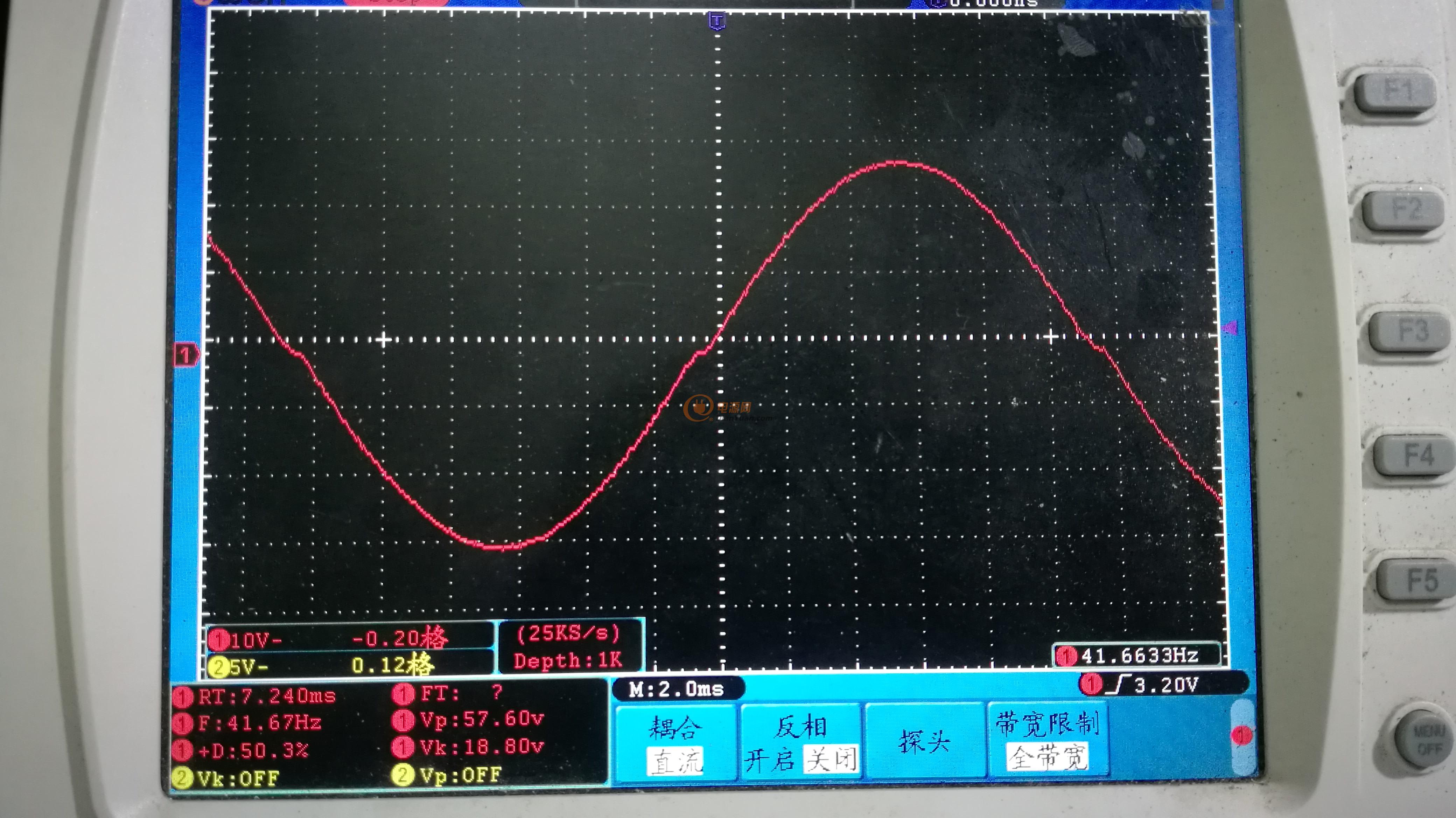

但這個是單極性的，我又沒有足夠大的電感，改回雙極性直接驅動后得到以下波形。

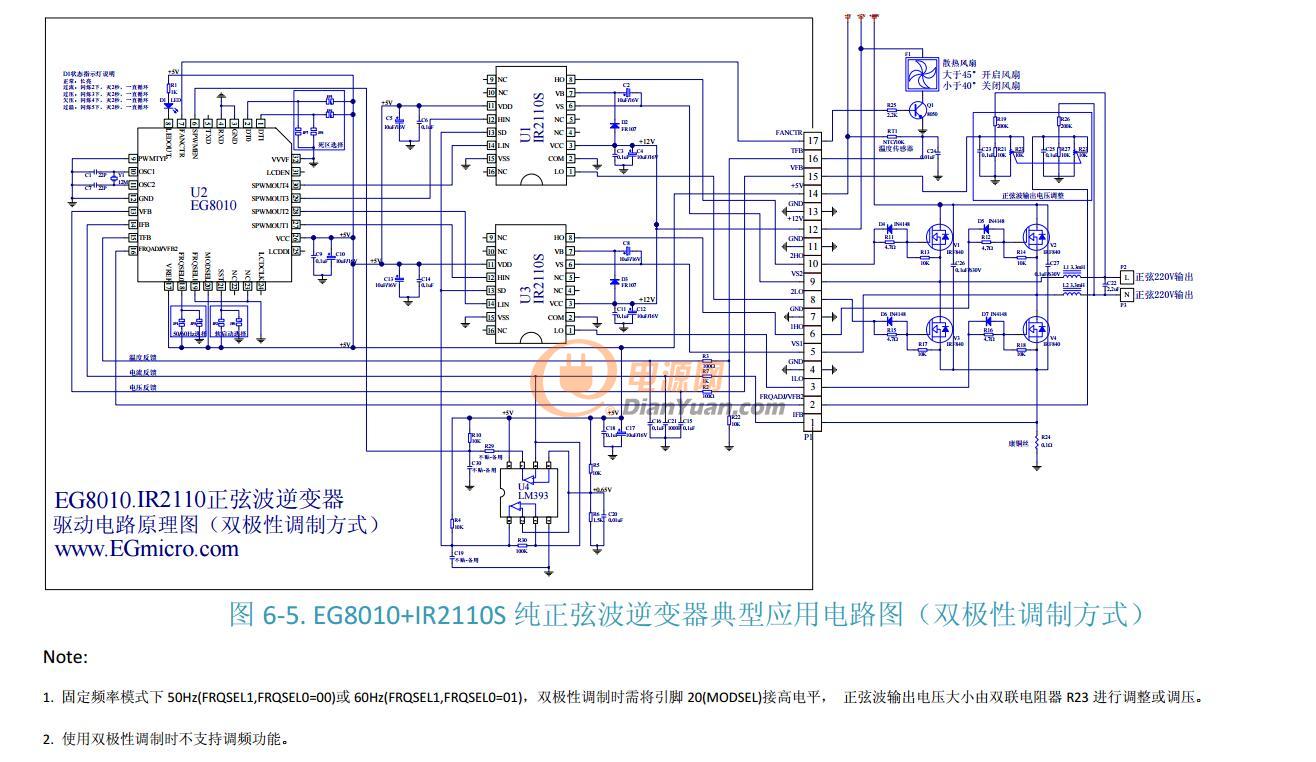

還是有點失真，但比之前的好看了點，那么問題來了，這個穩壓取樣要這樣。

要兩路電壓取樣，但我想用變壓器隔離取樣，不知如何實現，求高手解惑。
