【拆機】1500W修正波逆變器

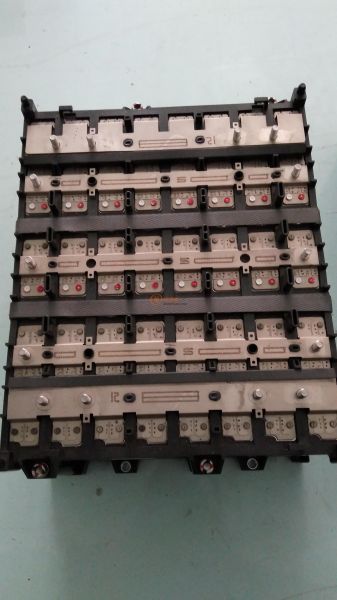

        我們公司有一段時間在搞創新！希望把一些磷酸鐵鋰電池配合逆變器組成的大的移動電源。用汽車上面的發電機給他充電等晚間休息的時候使用。    現在現在電池上已經落滿了灰塵，都好長時間沒有給他充放電了，想當年這些玩意都是大價錢買回來的喲！

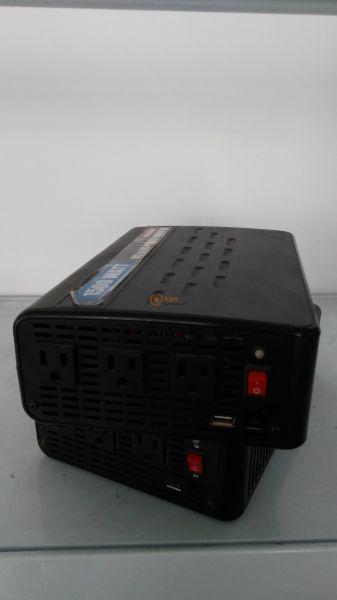

        逆變器也好不到哪去，優點標志都沒有了！ 因為這些東西當時是為了出口的都是120V的輸出60的頻率，在我們的生活中也沒有什么地方用的到。也就是說再也賣不出去了，只能留下來給我們拆解拆解。，留著也占位置！

！IMG_20180402_144845

IMG_20180402_150640

全部回復(13)
正序查看
倒序查看
2018-04-02 15:27

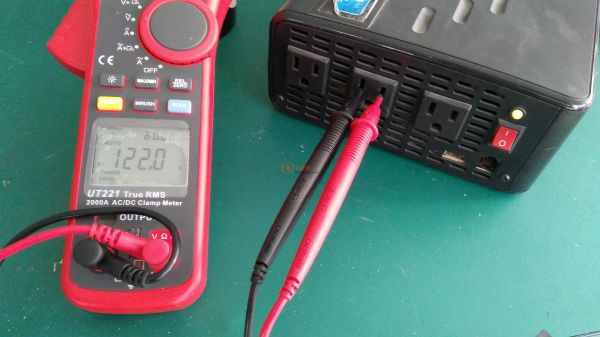

          東西還是好的！我通過電了就是沒有帶負載。因為沒有120V的用電設備，馬上找一個燈泡來放在上面看看。供電從10到16V都可以工作。輸出122V60HZ

0
回復
2018-04-02 15:35

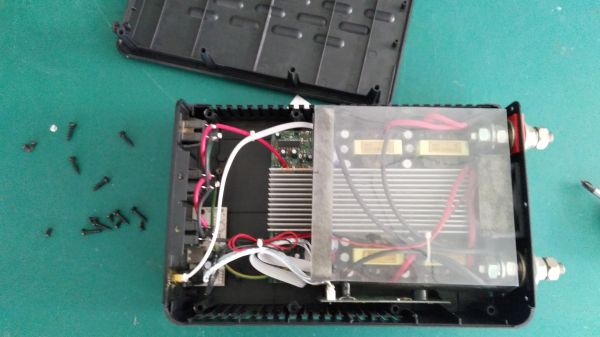

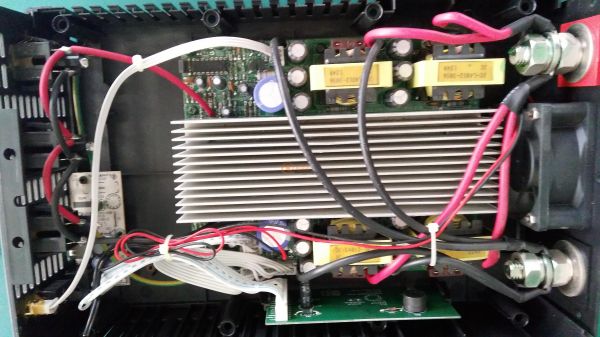

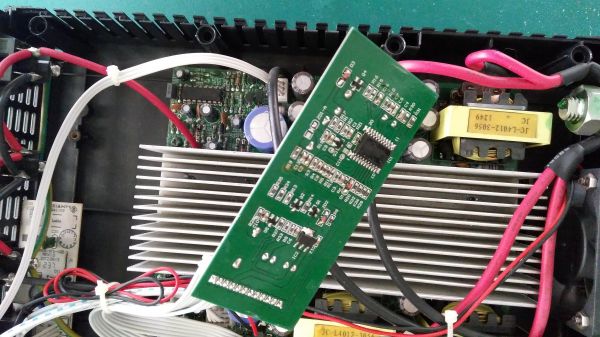

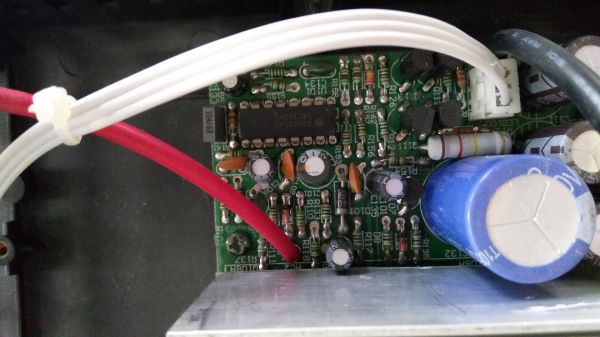

       這種機器為了美觀安裝了一大堆螺絲拆了半天才拆下來。機器的三面都有螺絲，弄了半天。第一眼就看見四個一模一樣的磁芯，我想應該有兩個是電感，兩個是變壓器，其他的芯片都在散熱器下面看不見。唯一比較明顯的是有一個sg3525這個比較明顯。我在旁邊還找到了一塊控制板上面好像有一個單片機，我想這是用來形成SPMW輸出的。

0
回復
2018-04-02 15:37
@ycdy09@163.com
    這種機器為了美觀安裝了一大堆螺絲拆了半天才拆下來。機器的三面都有螺絲，弄了半天。第一眼就看見四個一模一樣的磁芯，我想應該有兩個是電感，兩個是變壓器，其他的芯片都在散熱器下面看不見。唯一比較明顯的是有一個sg3525這個比較明顯。我在旁邊還找到了一塊控制板上面好像有一個單片機，我想這是用來形成SPMW輸出的。[圖片]

0
回復
x34242980
LV.9
5
2018-04-03 08:09
@ycdy09@163.com
             東西還是好的！我通過電了就是沒有帶負載。因為沒有120V的用電設備，馬上找一個燈泡來放在上面看看。供電從10到16V都可以工作。輸出122V60HZ[圖片]
   這個是什么萬用表？？
0
回復
自由者
LV.3
6
2018-04-03 10:02
@x34242980
  這個是什么萬用表？？

優利德的數字鉗形電流表，

型號UT221

交直流可以測到2000A

可以測交直流電壓，電流，頻率及電阻值

0
回復
11455355
LV.9
7
2018-04-10 08:05
@ycdy09@163.com
[圖片][圖片][圖片]
這種逆變器也就工業垃圾，PCB很多過孔都帶錫包了，都焊成了小饅頭。
0
回復
2018-04-10 09:01
@ycdy09@163.com
    這種機器為了美觀安裝了一大堆螺絲拆了半天才拆下來。機器的三面都有螺絲，弄了半天。第一眼就看見四個一模一樣的磁芯，我想應該有兩個是電感，兩個是變壓器，其他的芯片都在散熱器下面看不見。唯一比較明顯的是有一個sg3525這個比較明顯。我在旁邊還找到了一塊控制板上面好像有一個單片機，我想這是用來形成SPMW輸出的。[圖片]
            這樣看的話工作就比較明顯了，他是通過硬件sg3525和四個變壓器來提高12V電壓道250V左右，然后用單片機來切換四個管子的切換來產生SPWM輸出，我想應該是方波的或者修正波的波形。
0
回復
2018-04-12 15:21
@11455355
這種逆變器也就工業垃圾，PCB很多過孔都帶錫包了，都焊成了小饅頭。

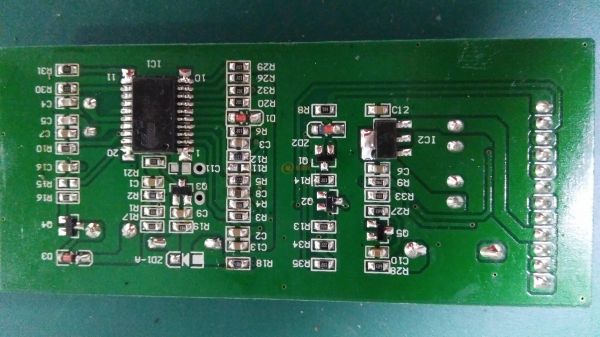

   你看清楚了？      還是再放一張給你看清楚了！

0
回復
2018-04-12 15:22
@11455355
這種逆變器也就工業垃圾，PCB很多過孔都帶錫包了，都焊成了小饅頭。
          那是排線和插件焊接的點！
0
回復
a2512848524
LV.8
11
2018-04-12 15:26
@ycdy09@163.com
      這樣看的話工作就比較明顯了，他是通過硬件sg3525和四個變壓器來提高12V電壓道250V左右，然后用單片機來切換四個管子的切換來產生SPWM輸出，我想應該是方波的或者修正波的波形。
這個方式也可以使用，都是先升壓后逆變的工作模式。
0
回復
x34242980
LV.9
12
2018-04-13 14:48
@自由者
優利德的數字鉗形電流表，型號UT221交直流可以測到2000A可以測交直流電壓，電流，頻率及電阻值[圖片]
你應該先看一下，能不能滿載工作！
0
回復
qinzutaim
LV.11
13
2018-04-21 22:22
電池還是可以的
0
回復
teddybu
LV.1
14
2020-03-25 00:55
@ycdy09@163.com
    這種機器為了美觀安裝了一大堆螺絲拆了半天才拆下來。機器的三面都有螺絲，弄了半天。第一眼就看見四個一模一樣的磁芯，我想應該有兩個是電感，兩個是變壓器，其他的芯片都在散熱器下面看不見。唯一比較明顯的是有一個sg3525這個比較明顯。我在旁邊還找到了一塊控制板上面好像有一個單片機，我想這是用來形成SPMW輸出的。[圖片]
看看變壓器沒用上的空腳有沒有250左右的電壓輸出，有的話后級取樣電路改改，看能不能改成220啊
