當ESR不為零時求解方法同上面相似，由于引入了ESR參數P(t)、Q(t)及電容放電方程變化如下：

前面的仿真和計算用的是500uF的輸出電容，當考慮ESR時電容要選的更大些，這里選3300uF電容ESR≈0.018。重新繪制輸出電壓波形并同Saber仿真對比如下：

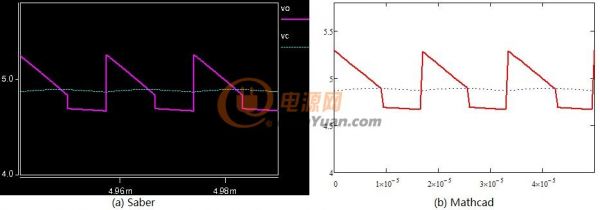

                                        圖1-3 引入ESR后的輸出電壓波形對比

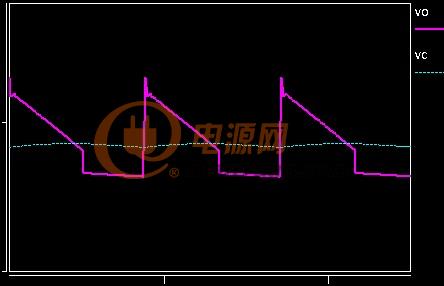

如果考慮實際變壓器初次級間的寄生電容，引入寄生電容后的紋波電壓波形如下：

                       圖1-4 變壓器寄生電容引起的電壓尖峰

采用微積分方程雖然可以精確的描繪出電壓波形但其計算過程較繁瑣耗時也較多，從圖1-3的波形可以看出純電容（假設電容與ESR分離）上的紋波相對于ESR電阻上的紋波要小很多，如果將純電容上的電壓近似為零紋波可以得到一個近似的電容與紋波的關系方程。

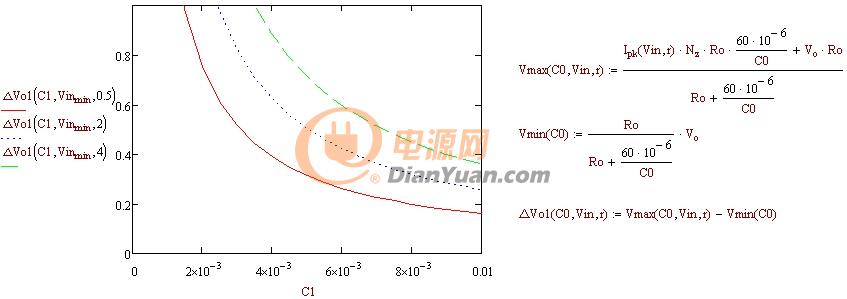

                   圖1-5 最大電壓近似方程

                   圖1-6 最小電壓近似方程

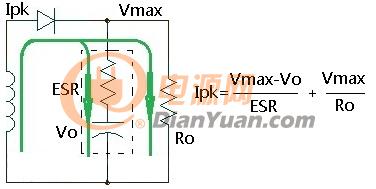

二者之差既為最大紋波電壓，得到的紋波、電容關系曲線如下

                     圖1-7 紋波與輸出電容近似關系

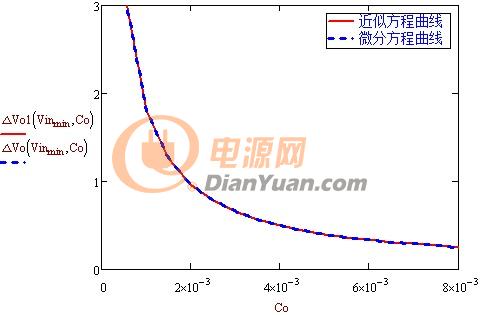

將這個近似方程曲線同精確的微積分方程曲線放在一起想看看偏差多少，結果有些意外見下圖

                                   圖1-8 近似方程同微分方程的曲線對比

如圖1-8兩條曲線接近于重合，如果此結果是正確的話那么采用圖1-7中的公式來求解輸出電容將會十分的便捷且準確。

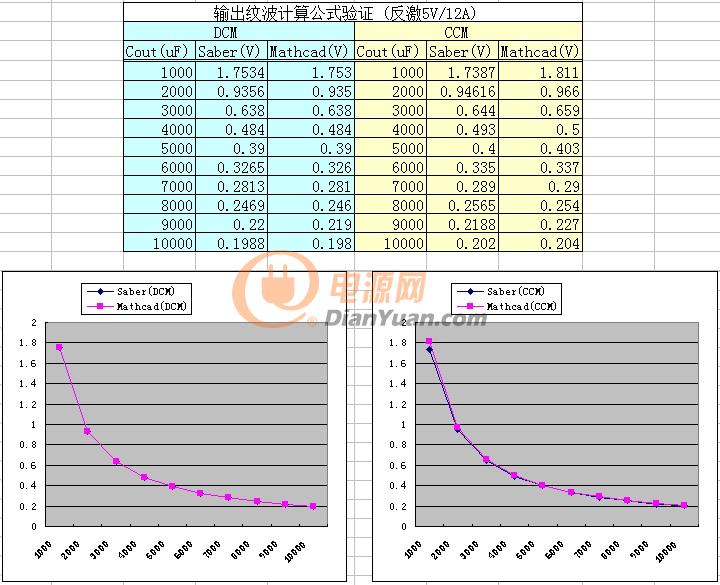

Saber仿真同近似方程的數據對比驗證如下：

                              圖1-9 Saber同Mathcad數據對比（DCM、CCM）

Saber的仿真結果也驗證了這個近似方程是比較準確的。

Saber軟件的CosmosScope突然打不開了重裝軟件無果，在不重裝系統的前提下如何解決？（2012版）

計算輸出電容時有個常見的公式：Cout=（Io*10）/(f*Vripple(pk-pk))*10^6，下面將這個公式同近似公式進行對比：

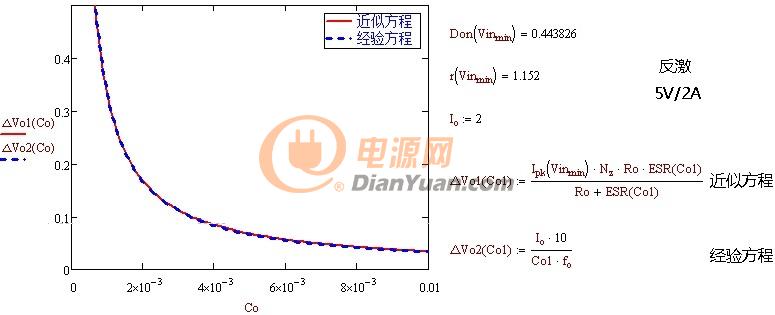

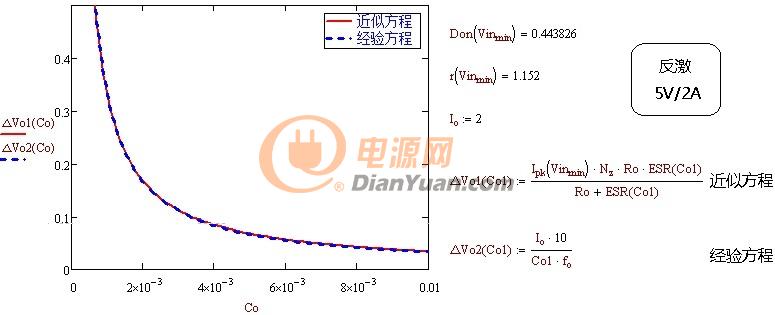

         圖1-10 近似方程與經驗方程的對比

如圖1-10兩種方法得到的曲線幾乎完全重合，不過是在占空比Don=0.45、電流紋波率r=1.152的條件下（其它條件下并不重合）?？梢哉f常見公式（或稱經驗公式）是近似公式中的一個特例，近似公式適用的范圍更廣而且可以知道方程式怎么來的。

由近似方程可以看出影響輸出電壓紋波大小的因素是次級峰值電流和電容ESR，這里的ESR是按60*10^-6/Co來估算的那么只剩下次級峰值電流這一變量，或者說次級峰值電流越大輸出的紋波越大。

仍以5V/2A為例，列舉不同情況下的紋波變化規律：

                              圖1-11-1 輸出紋波與電流紋波率的關系

圖1-11-1分別為DCM、BCM、CCM三種模式下的輸出紋波曲線，取相同的輸出電容則斷續模式紋波最大連續模式紋波最小。

取臨界模式，輸出紋波與初次級匝比的關系如下：

                               圖1-11-2 輸出紋波與匝比n的關系

列舉幾個反激的電流波形（功率10W開關頻率60Khz）

                                 圖1-12-1 DCM、BCM、CCM電流波形

設計一個10W60Khz的反激，如果選連續模式則峰值電流小如果選斷續模式峰值電流大（同在Vin=100V條件下）。

假設電路已經設計好取電感L=2378mH，輸入從低壓到高壓的電流波形如下：

                                    圖1-12-2 不同輸入電壓時的電流波形

如圖1-12-2，低壓輸入時電流為連續模式高壓輸入時電流為斷續模式，峰值電流不受輸入電壓影響。

100V輸入時重載到輕載的三種模式電流波形如下：

                                   圖1-12-3 不同功率下的電流波形

負載上的電流Io紋波比較小近似認為是直線可以得到Ic=Id-Io的關系式（Ic為電容電流，Id為輸出二極管電流），波形如下：

                           圖2-1 電容電流關系圖

對電容上的電流進行有效值計算，一種方法是直接積分第二種方法是采用有效值公式，得到的結果如下：

                           圖2-2 兩種有效值計算方法

圖2-2是一個10W左右的反激其臨界功率是6W，連續模式時（大于6W）兩個公式結果基本一致進入斷續模式后二者出現了差別，理論上用積分計算的結果應該更準確些。

輸出電容的損耗和容值的關系基本上也是ESR與容值的關系，如下圖：

                           圖2-3 輸出電容損耗和容值的關系

有了電流有效值就可以估算出電容壽命,采用與輸入電容相同的計算方法：

                           圖2-4 輸出電容壽命估算

根據電容的不同公式中的參數要作調整。

圖2-2中常見公式法在斷續模式的偏差是由1-D引起的，

在連續模式下Doff=1-D，當斷續模式時要用Vin*D/Vor來替代1-D同時取r=2，修正后的公式結果同積分法一致了見上圖。

將連續模式、斷續模式統一起來的表達式如下：

連續模式CCM：r<2，斷續模式DCM：r=2。

前面舉的60W的例子輸出電容與紋波電壓的關系如下，

                           圖3-1 60W反激輸出電容與紋波電壓的關系

如果設計指標是輸出紋波小于100mV那么輸出電容需大于20mF（20000uF），這么大的電容成本太高還有啟動等問題。一種解決方法是選用ESR小的電容比如固態電容，另外比較常見是后面再加一級LC濾波電路。

加一級LC后輸出變成了π型濾波器，因有后一級LC的濾波作用前一級電容的紋波不是主要矛盾其壽命應當是主要考慮的問題。參考下面的壽命/容量曲線圖：

                                 圖3-2 電容壽命、容量關系圖

這里取前級電容5000uF在40度環境下壽命大于6年，參考圖3-1前級電容上的紋波400mV左右。

后級的LC濾波電路考慮到電感越大損耗越大一般取100uH以下，電容匹配電感盡量降低LC濾波電路對環路的影響，利用公式sqrt(L*C)=1/(2*π*f)將電容轉換為C(f,L)函數，得到輸出紋波跟濾波電感之間的關系曲線：

                             圖3-2 輸出紋波與濾波電感的關系圖

如圖3-2假設選取諧振頻率為20Khz的曲線，當濾波電感大于3.7uH后輸出紋波可低于100mV，這里選取L=4uH，C=16uF，得到的bode圖如下：

（未考慮電容的ESL和電感的ESR）

                            圖3-3 電感L=4uH時的bode圖

如圖3-3假設穿越頻率為10Khz則此LC濾波電路會給環路帶來-34.1度的相移。

如果仍取20KH諧振頻率當濾波電感L=100uH時的bode圖如下：

                           圖3-4電感L=100uH時的bode圖

在穿越頻率10Khz處相移-86度，幅度大幅衰減，帶來的直觀影響是動態響應變慢。

上述是采用基波法而實際輸入波形（前級電容的紋波）是近似三角波+方波，這造成計算上的一些偏差，列舉三組數據：

電感L                  1uH         10uH         100uH

Saber (V)           0.2189     0.0417       0.00416

Mathcad(V)        0.176       0.039         0.00438

對前級電容紋波做FFT分析：

                                   圖3-5 前級紋波FFT

得到如上的諧波和相位分量（用Saber軟件對比過，結果一致），再將各次諧波進行逆FFT變換：

                                    圖3-6 前級電容紋波IFFT

逆變換后的波形和原始波形基本重合，現在想對各次諧波進行LC濾波后（基波分析法）再進行逆FFT變換這樣得到的結果應當會比較準確了，但怎樣去實現就不知道了。這種方法用在這里有點小題大做，如果能用于LLC電路分析或許效果不錯。

根據模相乘、角相加原理對FFT逆變換公式做如下調整：

基于此方程的IFFT結果波形同Saber仿真對比如下：（C1=5000uF,L=1uH,C2=16uF）

                    圖3-7加入基波分析法的IFFT波形與Saber仿真對比

圖3-7二者波形基本一致（圖ui采用的是近似輸出紋波不是積分方程得到的精確輸出紋波），取不同濾波電感后的結果也一致，證明采用上述方法是可行的。

后面做磁芯損耗分析時損耗公式都是基于正弦波下的而多數電源實際工作波形都為非正弦波，上面這種基波IFFT法或許可以應用在磁芯損耗分析上。
