推挽自激振蕩

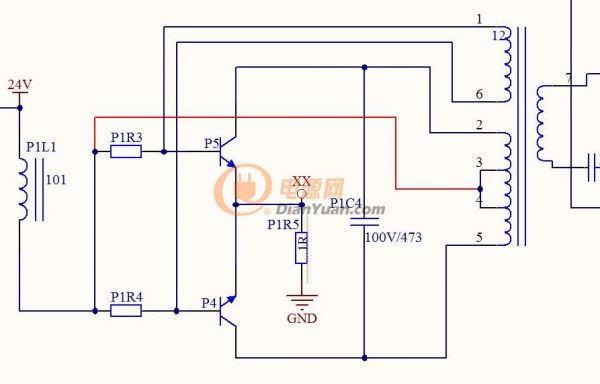

求大神幫忙看看這2個圖的區別,電感用在不同的位置。我可以理解為第一個圖是第二個圖的優化嗎?第一個圖使得三極管 基級的電流也不可以突變,對嗎?另外上面這個電路會出現上下兩個管子串洪的現象嗎?因?yàn)槲易鰧?shí)驗功能全部實現了,但是三極管和P1C4的振蕩電容發熱比較高,灌環氧膠后,測試5天左右發現有振蕩電容燒壞,我的振蕩頻率有100多KHZ,不知道是不是頻率太高的原因,這種電路最高振蕩頻率可以做到多高???小妹搞到電源頭就大了,謝謝各位大蝦幫忙解答下疑惑啊,

全部回復(43)
正序查看
倒序查看
hylylx
LV.9
2
2018-04-16 09:28
好像沒什么不同啊。
0
回復
2018-04-16 11:45
.....  這兩個電路是一個電路啊。。。一般電子整流器用的比較多,有專業名詞的  叫  Royer電路
0
回復
2018-04-16 12:07
@hylylx
好像沒什么不同啊。
這種電路上下三極管會出現串紅現象嗎,實測兩個管子有一個管子熱的厲害
0
回復
2018-04-16 12:09
@當下做起
.....[圖片] 這兩個電路是一個電路啊。。。一般電子整流器用的比較多,有專業名詞的 叫 Royer電路
電感放的位置有點不一樣,沒有任何區別嗎,這種電路最高可以做到多少諧振頻率啊,就怕上下串紅,會串紅嗎
0
回復
2018-04-16 14:02
@hzy15852514374
電感放的位置有點不一樣,沒有任何區別嗎,這種電路最高可以做到多少諧振頻率啊,就怕上下串紅,會串紅嗎

原來是你加了那個電感, 把它當軟切用, 那個電感" 不 要 加" 若要加, 那麼在變壓器中點加一顆電解電容下地, 用做LC濾波, 這種看你使用的電晶體, 幾百Khz沒問題, 就怕電晶體受不了, PIC4容值越大頻率越低...

0
回復
hylylx
LV.9
7
2018-04-16 16:14
@hzy15852514374
這種電路上下三極管會出現串紅現象嗎,實測兩個管子有一個管子熱的厲害
很想在美女面前表現表現,可惜這個咱不懂,幫不了你。
0
回復
2018-04-16 16:46

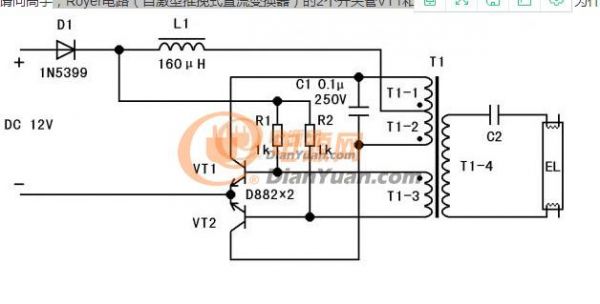

這個是低壓節能燈圖
0
回復
2018-04-16 16:46
這個是低壓節能燈圖
0
回復
2018-04-16 19:21
@juntion
原來是你加了那個電感,把它當軟切用,那個電感"不要加"若要加,那麼在變壓器中點加一顆電解電容下地,用做LC濾波, 這種看你使用的電晶體,幾百Khz沒問題,就怕電晶體受不了,PIC4容值越大頻率越低...
我查了資料說加上圖上的P1L1電感后起到電流反饋的作用,而且效率可以提上去,國外的一款產品上也是這樣用的,你說的那個優化圖方便發個圖我看下嗎?還有如果我在三級管的CE之間加快恢復二極管,是不是不如不加啊。下面是我測試的圖,大神幫我看看啊,這種拓?fù)渚W(wǎng)上說法不一,謝謝了,想知道炸電容的真正原因

LC的振蕩圖,X*10通道測的,

這兩張圖是三極管B級的圖,X*1通道的

這兩張圖是三極管C級的圖,從圖上看,感覺波形還挺完美,交替導通,不知道我說的對不對.

0
回復
2018-04-16 19:24
@星夜電器
這個是低壓節能燈圖
是的,是節能燈的圖,有的還改成這樣,就是想知道這個電感放的位置不一樣起什么作用

0
回復
2018-04-17 07:40
@hzy15852514374
是的,是節能燈的圖,有的還改成這樣,就是想知道這個電感放的位置不一樣起什么作用[圖片]
這個電感是在三極管導通時使電流不能突然變大關斷時有個反向電壓疊加到電源,有了這個電感可以降低三極管發熱提高工作電壓
0
回復
2018-04-17 07:58
@hzy15852514374
是的,是節能燈的圖,有的還改成這樣,就是想知道這個電感放的位置不一樣起什么作用[圖片]
電感參數,變壓器參數多少
0
回復
2018-04-17 08:00
@hzy15852514374
是的,是節能燈的圖,有的還改成這樣,就是想知道這個電感放的位置不一樣起什么作用[圖片]
我怎么發不了圖片啊
0
回復
2018-04-17 11:31
@星夜電器
這個電感是在三極管導通時使電流不能突然變大關斷時有個反向電壓疊加到電源,有了這個電感可以降低三極管發熱提高工作電壓
那么我最上面那兩個圖的電感位置放的不一樣,有區別嗎?我用的101的電感,變壓器主繞組電感都是25uh非常感謝大蝦的回復啊,另外我兩個管子其中有一個管子溫度高,不知道怎么回事,期待回復
0
回復
2018-04-17 11:36
@星夜電器
我怎么發不了圖片啊
大蝦,可以把圖片上桌面上上傳上來,也可以直接復制貼在寫字框你,期待你的圖,另外在三極管的ce之間加快恢復二極管,感覺比不加好對嗎
0
回復
2018-04-17 11:37
@hylylx
很想在美女面前表現表現,可惜這個咱不懂,幫不了你。
已經非常感謝了,大蝦
0
回復
2018-04-17 12:06
@hzy15852514374
那么我最上面那兩個圖的電感位置放的不一樣,有區別嗎?我用的101的電感,變壓器主繞組電感都是25uh非常感謝大蝦的回復啊,另外我兩個管子其中有一個管子溫度高,不知道怎么回事,期待回復
手機APP上的發不了圖片
0
回復
2018-04-17 12:12
@hzy15852514374
那么我最上面那兩個圖的電感位置放的不一樣,有區別嗎?我用的101的電感,變壓器主繞組電感都是25uh非常感謝大蝦的回復啊,另外我兩個管子其中有一個管子溫度高,不知道怎么回事,期待回復
一般用1n4007快恢復我用過感覺沒有普通的好
0
回復
2018-04-17 12:21
@hzy15852514374
我查了資料說加上圖上的P1L1電感后起到電流反饋的作用,而且效率可以提上去,國外的一款產品上也是這樣用的,你說的那個優化圖方便發個圖我看下嗎?還有如果我在三級管的CE之間加快恢復二極管,是不是不如不加啊。下面是我測試的圖,大神幫我看看啊,這種拓?fù)渚W(wǎng)上說法不一,謝謝了,想知道炸電容的真正原因[圖片][圖片][圖片]LC的振蕩圖,X*10通道測的,[圖片][圖片]這兩張圖是三極管B級的圖,X*1通道的[圖片][圖片]這兩張圖是三極管C級的圖,從圖上看,感覺波形還挺完美,交替導通,不知道我說的對不對.

這振蕩應該是連續的怎?斷續,是你控制了其振蕩周期?

正常工作,電晶體一顆負責正半周,一顆負責負半周,所以最后?變正弦,妳那波形很漂亮,所以輸出正弦也漂亮,那測一下電容電流波形,看一下期漣波電流,因?yàn)槭请p向,所以平均電流應很高,在斷續模式下若有鋒值,那不仿串一顆低阻電阻當阻泥,把熱分散到電阻上

1
回復
2018-04-17 12:27
@hzy15852514374
大蝦,可以把圖片上桌面上上傳上來,也可以直接復制貼在寫字框你,期待你的圖,另外在三極管的ce之間加快恢復二極管,感覺比不加好對嗎

波形沒問題,電感有點小500uh合適。你沒有在輸入端加電解發熱也是正常的。

0
回復
2018-04-17 12:29
@hzy15852514374
大蝦,可以把圖片上桌面上上傳上來,也可以直接復制貼在寫字框你,期待你的圖,另外在三極管的ce之間加快恢復二極管,感覺比不加好對嗎

0
回復
2018-04-17 12:30
@星夜電器
[圖片][圖片][圖片][圖片]
這個圖是量產的參數有細微變化
0
回復
2018-04-17 12:32
@星夜電器
這個圖是量產的參數有細微變化

這個圖非常好屬于高端12v節能燈

0
回復
hmy123456
LV.6
25
2018-04-17 16:22
@星夜電器
[圖片]這個圖非常好屬于高端12v節能燈
這圖能工作?
0
回復
2018-04-17 18:19
@hmy123456
這圖能工作?
可以??!這些都是量產過的圖現在基本不做了。都做12vLED節能燈了。這種熒光燈的基本淘汰了。
0
回復
2018-04-17 21:24
@juntion
這振蕩應該是連續的怎?斷續,是你控制了其振蕩周期?正常工作,電晶體一顆負責正半周,一顆負責負半周,所以最后?變正弦,妳那波形很漂亮,所以輸出正弦也漂亮,那測一下電容電流波形,看一下期漣波電流,因?yàn)槭请p向,所以平均電流應很高,在斷續模式下若有鋒值,那不仿串一顆低阻電阻當阻泥,把熱分散到電阻上
是的我控制了它的振蕩周期,我沒有東西可以測電容的電流波形。在斷續模式下若有鋒值,那不仿串一顆低阻電阻當阻泥,把熱分散到電阻上 。大神這個電阻串哪里啊,可以提供個簡圖嗎
0
回復
2018-04-17 21:27
@星夜電器
一般用1n4007快恢復我用過感覺沒有普通的好
大蝦1N4007不是好像快恢復管,我用了fr的在ce之間,只能先測試看幾天會掛掉了
0
回復
2018-04-17 21:28
@星夜電器
波形沒問題,電感有點小500uh合適。你沒有在輸入端加電解發熱也是正常的。
哦哦,謝謝大蝦,
0
回復
2018-04-17 21:35
@星夜電器
[圖片]這個圖非常好屬于高端12v節能燈
非常感謝,呵呵還是網上高手多
0
回復
hmy123456
LV.6
31
2018-04-17 22:31
@星夜電器
可以??!這些都是量產過的圖現在基本不做了。都做12vLED節能燈了。這種熒光燈的基本淘汰了。
圖紙不正確
0
回復
