1.方案名稱：5V-100V降壓恒流汽車LED工作燈IC_電動車燈IC_摩托車燈照明IC_大功率LED 驅動IC-帶過溫保/短路保護

2.品牌名稱：深圳市世微半導體有限公司

3.產品描述

AP5174 是一款效率高，穩定可靠的LED 燈恒流驅動芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率LED 恒流驅動。

AP5174 采用ESOP8 封裝，散熱片內置接SW 腳，通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，支持外加電壓線性調光，最大電流2.5A。

AP5174 采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達300kHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN 端加PWM 信號，可調節LED 燈的亮度。

4.產品特點：

? 內置溫度保護

? 輸出短路保護

? 關斷時間可調

? 內置電流采樣前沿消隱電路

? 高效率：可高達 95%

? 寬輸入電壓范圍：5V~100V

? 峰值電流采樣電壓：250mV

? 內置100V/10A 功率管及5.6V 穩壓管

亮度可調：EN 端的PWM 調光和DIM 端的線性調光

5.應用領域

 ?LED 手電筒

   ?汽車燈照明

   ?大功率LED 驅動

    ?太陽能照明系統

 ?電動車，摩托車燈照明

  ?LED 汽車工作燈

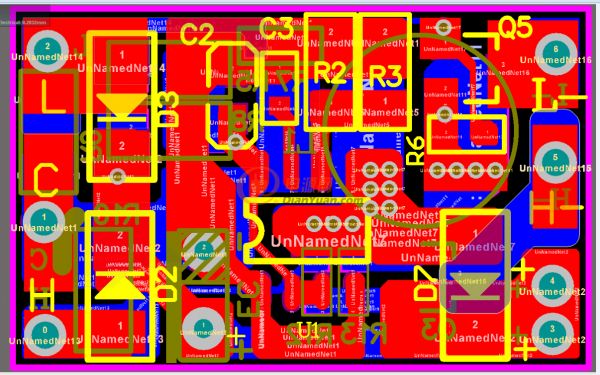

6.電路圖：

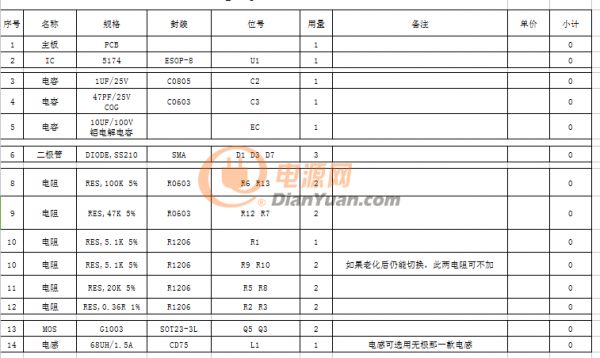

7.物料清單
