現在我設計一個移動電源 前端一個BUCK對移動電源充電 后端一個BOOST輸出對設備充電 我希望采用PD協議 以便可以滿足對手機以及筆記本電腦進行充電 也就是移動電源的輸出需要兩個 5V以及20V
我的疑問是 概念里PD協議可以滿足這兩個不同電壓的輸出 比如它可以提供5V/9V/15V/20V的輸出 但是在原理上 是什么區(qū)別讓設備可以識別 它應該提供20v的輸出還是提供5V的輸出呢？
或者說因為BOOST可以改變占空比來改變輸出電壓 但是是一個什么樣的信號可以使MCU知道區(qū)分應該輸出5V還是20V呢？

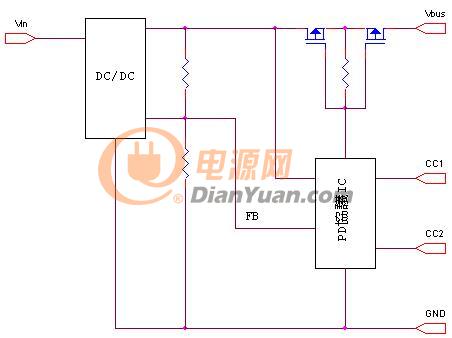

PD內部會有一顆協議IC, 且當你輸出有高於5V時, 在VBUS端必須加一顆MOS開關, PD所帶的type -C接口好處是正插反插都無所謂, 所以便電壓重電在於CC1與CC2
Type 接口的Vbus 一般於System端接口是有帶電, 因為他不像u-USB 必須是使用OTG線才會送出電壓, 不用OTG線則只是一個電壓輸入源, 而Type-C因為對外接設備是隨插即用, 因此VBus是帶電的
若5V對5V則MOS開關可以省掉, 若有變電壓, 那麼VBus必須帶MOS開關的原因在此...
動作是:
POWER 開機後, 輸出保持+5V, Mos開關是關閉, 所以VBus沒電壓, 當System Type-C接口插入時, 先透過CC1溝通, 而Power 內部辨識IC會先送信號給系統, 跟System通知他是一個PD, 此時Ststem內電源關閉轉為
充電模式, 並通知辨識IC要送幾伏, 此時power端電壓變化後, 打開MOS開關開始對系統充電, 而系統端在對PD抽載後, 會去偵測電壓, 若抽載過大電壓掉電太厲害, 則會降低負載........
所以你做的是行充, 那也是要加辨識IC, 但做到20V則電池容量要夠大.......
你好，
現在我的12V電池后端加一個BUCK-BOOST，以便實現升壓和降壓滿足5V和20V的要求。
你所指的辨識IC是否就是MCU？
我可以使用MCU控制PWM，但是BUCK-BOOST的輸出電壓應該與一個HEADER相連，也就是4引腳的+,D+,D-,-
HEADER是可以滿足作為USB-A或者USB-C的輸入的，這樣的情況下你所指的辨識IC應該如何與HEADER連接達到可以自動甄別提供5V或者20V輸出電壓的情況呢？
附上我現在不需要PD協議的電路的原理圖,BOOST的PWM是由MCU控制的，HEADER的D+D-由一個MICRO USB DRIVER控制，可以恒定輸出5V電壓
辨識IC是MCU沒錯, 只是內部帶PD協定軟體......
以下:
而輸出是要一個Type-C接頭而不是USB接頭, 若你用的是USB接頭, 那麼只有D+與D-可以用, 沒有CC1與CC2所以無法變電壓
