求助，雙變壓器開關電源原理圖

CII0WEF3}0R`QX[SJUQ)B6V

我抄的一個開關電源，雙變壓器的，但是這個我看不出是什么拓撲，有哪位大師接觸過麻煩大概的說下原理，感激不盡

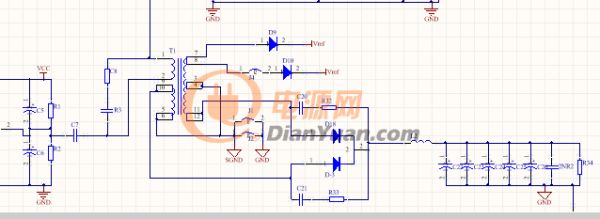

原理圖附件如下

145W24V.PDF

全部回復(11)
正序查看
倒序查看
2018-07-16 10:28
圖不完整，像半橋
0
回復
2018-07-16 12:00
電路圖有些錯誤，應該是494控制的半橋電源，其中有個是驅動變壓器。
0
回復
linepro
LV.7
4
2018-07-16 14:11

圖不完整，是典型的494的應用半橋，其難點在于自震蕩轉換為她激。另外，輸出電壓過低時，啟動困難。做充電電路有優勢

0
回復
2018-07-17 11:06
@ymyangyong
電路圖有些錯誤，應該是494控制的半橋電源，其中有個是驅動變壓器。
我是從電源上抄板自己畫的，覺得理不通，是不是應該494驅動變壓器，再驅動輸出變壓器？
0
回復
2018-07-17 11:07
@linepro
圖不完整，是典型的494的應用半橋，其難點在于自震蕩轉換為她激。另外，輸出電壓過低時，啟動困難。做充電電路有優勢
請問有沒有494這種類似電路的應用？？？
0
回復
2018-07-17 11:10
@lingyan
圖不完整，像半橋
請問下您是否有類似這種兩個變壓器的原理圖，能給我參考下嗎？
0
回復
2018-07-17 11:11
@linepro
圖不完整，是典型的494的應用半橋，其難點在于自震蕩轉換為她激。另外，輸出電壓過低時，啟動困難。做充電電路有優勢
或者是否有相關的資料之類的，萬分感謝
0
回復
2018-07-17 14:58
@a463929192
我是從電源上抄板自己畫的，覺得理不通，是不是應該494驅動變壓器，再驅動輸出變壓器？
差不多是這個意思，參考：明緯s-145-24原理圖.pdf。
0
回復
linepro
LV.7
10
2018-07-17 16:57
@a463929192
或者是否有相關的資料之類的，萬分感謝

有的，私信我，傳給你

0
回復
a463929192
LV.1
11
2018-07-19 09:26
@linepro
有的，私信我，傳給你
我私信你了，請看下
0
回復
a463929192
LV.1
12
2018-07-19 09:27
@ymyangyong
差不多是這個意思，參考：明緯s-145-24原理圖.pdf。
謝謝大神
0
回復
