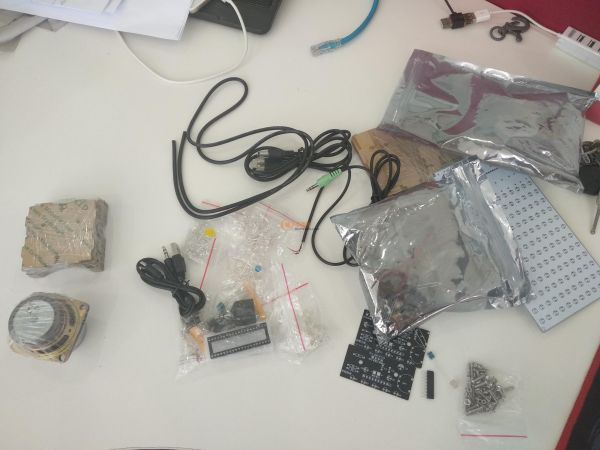

首先感謝電源網的厚愛，得到了這份期盼已久的DIY，快遞到的那一天，趕快去拿了快遞，拆開包裝主要有三部分，第一步部分是LED樂譜，第二部分是音響部分，第三部分是外殼，由于剛拆開的時候沒有拍照，所以現在只能借用一下別人的照片：

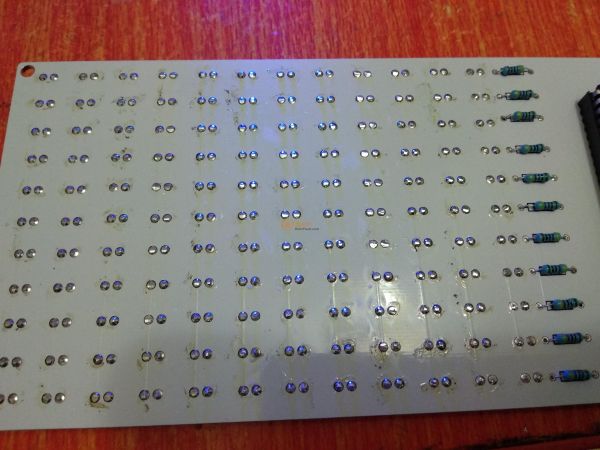

因?yàn)槲沂紫饶闷饋淼氖荓ED樂譜，所以我準備先從他下手，led樂譜燈光部分比較簡單，主要就是選擇顏色，然后焊上一排，只要仔細認真的看，每個人都可以完成。比較難一點的可能就是單片機的控制部分，因?yàn)闆]有電路圖，沒有資料，所以只能憑借一些經驗因?yàn)閱纹瑱C(jī)起振的電容一般都選擇在22，可是說給的電容中沒有22，所以我選擇了與22最相近的33，因?yàn)樗o的電容中有一個104因?yàn)?04最常見的作用就是濾波所以我加在了電源的正負極，還剩下兩個47的電容就順其自然的加在了，剩下那兩個地方。這樣led樂譜部分就完成了。

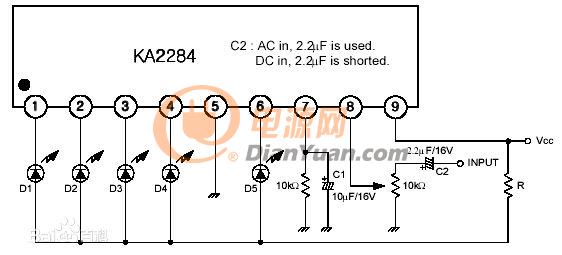

下一部分我選擇的是音響部分，因?yàn)橐繇懖糠忠矝]有電路圖，也沒有資料但又由于電路比較復雜，所以這一部分非常的難解決。首先我上網查找了音響電路圖的資料，然后又用手電筒照著電路板，簡單的看了一下它的電路圖。因?yàn)槭掷餂]有電路圖，所以單用手電筒照的是很難看出來的。我又去淘寶查找了一些相關音響的電路，結合實驗室的一些器材。最終完成了兩塊電路板的焊接。

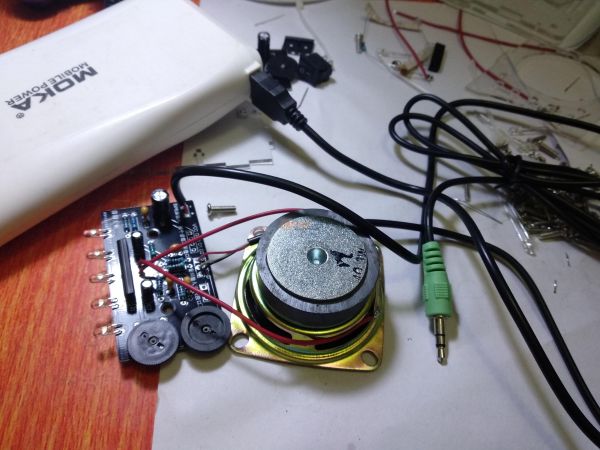

下面就是兩塊電路板之間的連接，還有電路板與音響之間的連接，還有電源線的連接，剛開始的時候，電源線比較多，錯綜復雜，但是慢慢的整理一下，就會出來頭緒，一根線是給led樂譜供電，還有一根線是音頻輸入的線再有一根線，就是將兩塊電路板連接起來的線，整理好頭緒之后就開始干經過一番的嘗試最終完成了各個線之間的連接。
最后就是對外殼的組裝，因?yàn)槲沂紫葲]有想到外殼需要把每根線從殼中間穿出來，所以我又把之前焊好的線進行了拆除，又將線從亞克力板中間的孔穿出，然后又進行了焊接多焊了一遍浪費了時間，外殼組裝部分只要多看一下每一塊板的形狀靜下心來仔細的研究最終就會得到成品。
