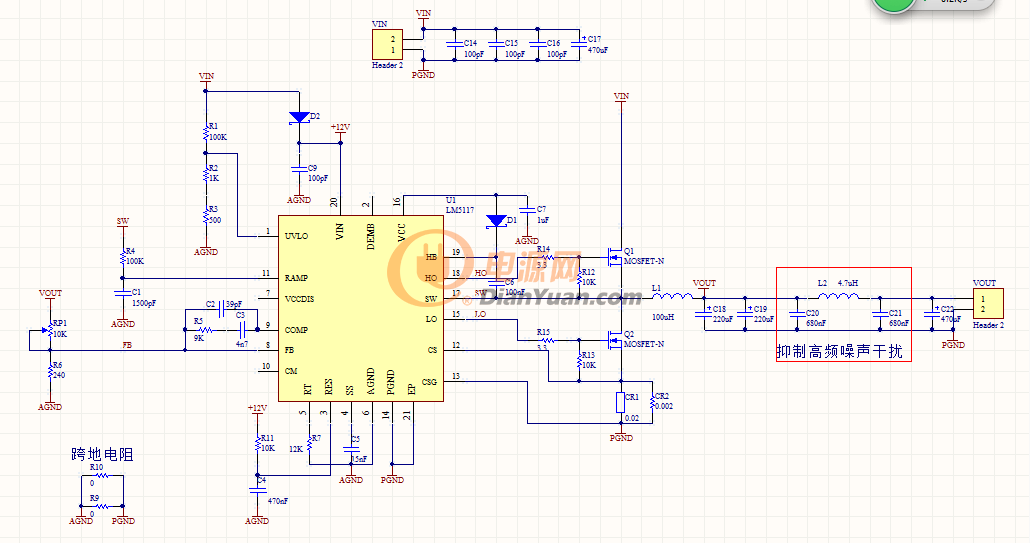

以 TI 公司的降壓控制器 LM5117 芯片和 CSD18532KCS MOS 場效應管為核心器件，設計并制作一個降壓型直流開關穩壓電源。額定輸入直流電壓為Uin= 16V時，額定輸出直流電壓為Uo= 5V，輸出電流最大值為 Iomax= 3A。測試電路可參考圖 1。

方案設計；

多個電容并聯，ESR小，成本低，濾波效果好。

同步buck整流，gate 信號路徑盡量短，周?chē)灰虐察o信號。

設計注意事項：

斜坡仿真功能：
