【DIY大賽】+半橋 + 180W 全球超薄LLC適配器驚艷亮相

全球超薄180W AC-DC 適配器亮相

交流輸入: 90V --- 264V /47 --- 63Hz

直流輸出: 19V/9.47A

特點:

1. 全電壓交流輸入, 可在全球范圍不同國家使用。

2. 產品滿足全球最新能效節能法規.

3. 產品具有所有保護特性,用戶可安心使用。

4. 產品可滿足航空器有關安全標準,航空旅行可足功率使用該產品。

5. 產品具有超酷的藍光LED顯示,專為高端游戲玩家量身定做。

6. 產品具有極炫的外觀設計,總高度只有22mm. 無人能超越。

7. 產品已登錄全球最薄AC-DC 適配器產品行列.

全部回復(64)
正序查看
倒序查看
flying123
LV.6
2
2018-09-30 09:11
沙發
0
回復
2018-09-30 10:29

產品采用NXP LLC方案: TEA1716T. 此款I(lǐng)C也是當前電源市場上應用最廣,使用最簡單,功能最強大的一款I(lǐng)C.

關鍵元器件:

PFC: INFINEON/IPP60R099CP TO-220 Rds(on): 0.99R, TO--220封裝

LCC上管,下管MOSFET: IPD65R190C7 D-PAK, 因?yàn)楫a(chǎn)品屬于超薄產品, 這2個MOSFET就選用D-PAK封裝

PFC和LLC 變壓器: 均為ATQ28-11.2, 高度只有11.2mm, 且為定制哦,市場上是獨家供應哦。

輸出采用SR 架構: NXP/TEA1791T SO8. 因?yàn)槭巧瞎?,下管均采用SR架構,所以TEA1791T用量也是2個。

輸出SR MOSFET: INFINEON/IPD088N06N3 G 因?yàn)楫a(chǎn)品高度限制,也采用D-PAK 封裝。

說完了關鍵元器件的使用,下面分享局部線路圖。

0
回復
2018-09-30 10:36
@Peter01210501
產品采用NXPLLC方案:TEA1716T.此款I(lǐng)C也是當前電源市場上應用最廣,使用最簡單,功能最強大的一款I(lǐng)C.關鍵元器件:PFC:INFINEON/IPP60R099CPTO-220Rds(on):0.99R,TO--220封裝LCC上管,下管MOSFET:IPD65R190C7D-PAK,因?yàn)楫a(chǎn)品屬于超薄產品,這2個MOSFET就選用D-PAK封裝PFC和LLC變壓器:均為ATQ28-11.2,高度只有11.2mm,且為定制哦,市場上是獨家供應哦。輸出采用SR架構:NXP/TEA1791TSO8.因?yàn)槭巧瞎?,下管均采用SR架構,所以TEA1791T用量也是2個。輸出SRMOSFET:INFINEON/IPD088N06N3G因?yàn)楫a(chǎn)品高度限制,也采用D-PAK封裝。說完了關鍵元器件的使用,下面分享局部線路圖。[圖片]
各位大俠,高人,針對上述分享,若有任何疑問,請盡管提問哦!
0
回復
2018-09-30 13:27
@Peter01210501
各位大俠,高人,針對上述分享,若有任何疑問,請盡管提問哦!

經過一上午的PCB 零件布局,PCB零件布局已見雛形。10.1放假,抓緊時間完成PCB layout. 節后要開始焊接PCB,測試了。

夠高清了吧!

1
回復
2018-10-01 01:03
做600W總高20mm的情何以堪
0
回復
2018-10-02 08:43
我怎么感覺山竹又來了??!??
0
回復
2018-10-04 08:58
搬個板凳來聽課
0
回復
2018-10-04 09:10
@javike
做600W總高20mm的情何以堪
大神,資料能分享一下嗎
0
回復
2018-10-06 11:45
@154600
搬個板凳來聽課

今天收到PCB樣品,如下述PCB實物圖片。今日下午開始焊接所有零件,爭取明日開始通電測試!

PCB的寬度比一張名片的寬度還要窄, PCB 長度只比一張名片的長度長一點點哦!



0
回復
2018-10-06 18:10
@Peter01210501
今天收到PCB樣品,如下述PCB實物圖片。今日下午開始焊接所有零件,爭取明日開始通電測試!PCB的寬度比一張名片的寬度還要窄,PCB長度只比一張名片的長度長一點點哦![圖片][圖片][圖片]

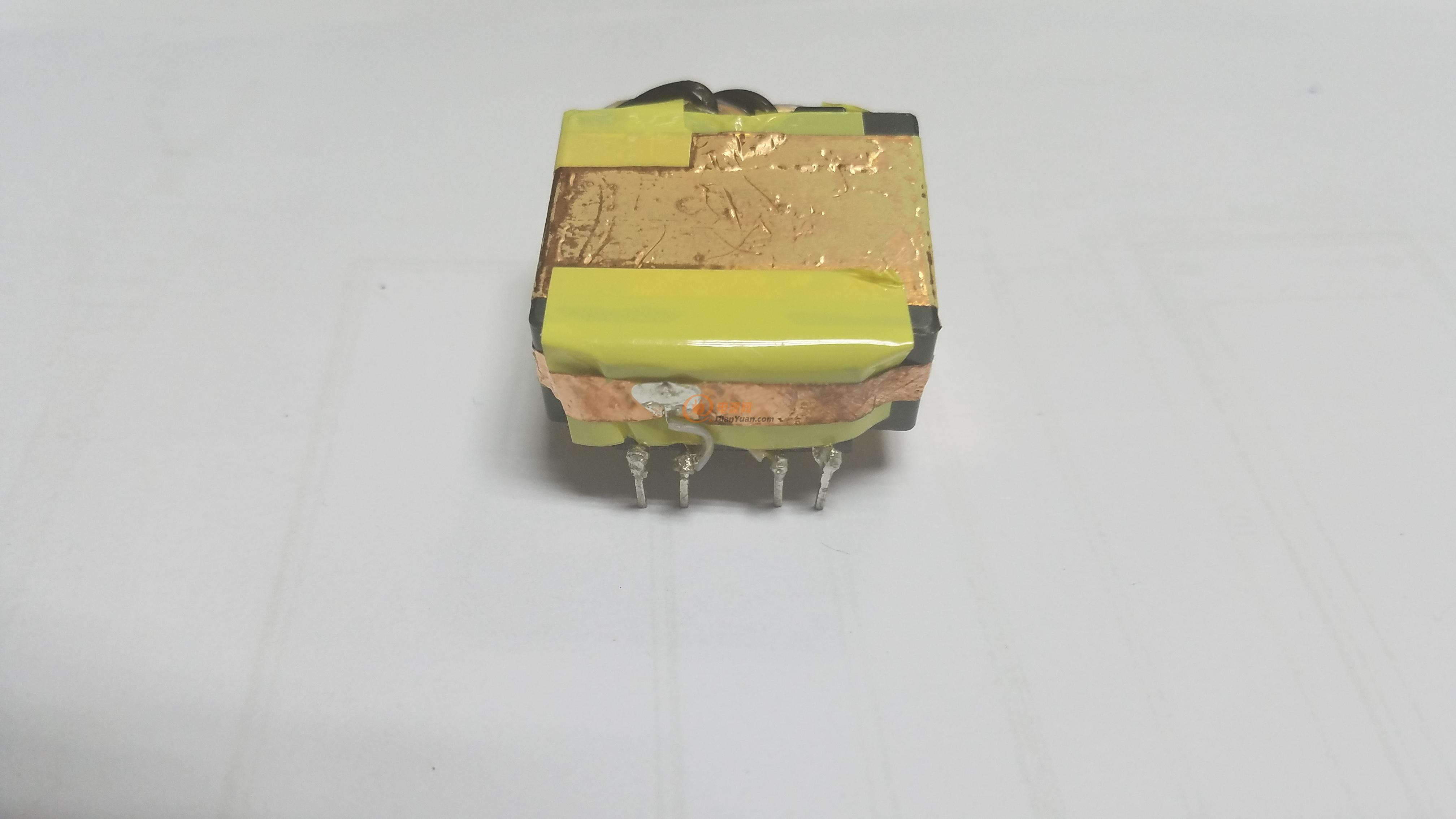

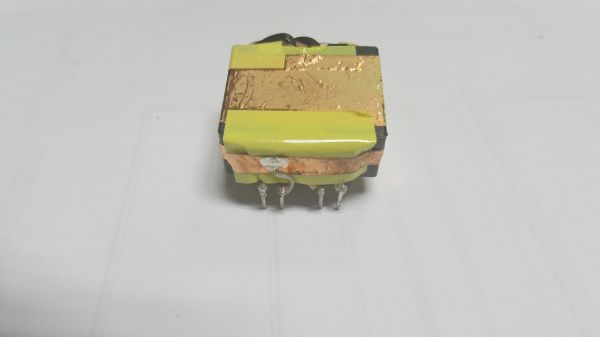

經過一下午的搬磚,LLC 變壓器以繞制完成。變壓器的高度只有11.2mm, 很薄?。?

0
回復
2018-10-06 18:13
@Peter01210501
經過一下午的搬磚,LLC變壓器以繞制完成。變壓器的高度只有11.2mm,很薄啊![圖片]

PCB背面的SMD 零件也焊接完畢,95%的零件全是貼片封裝,正符合當前電源市場上的產品設計趨勢。

晚上繼續搬磚,很期待明日通電后的測試結果!

0
回復
chaos2008
LV.4
13
2018-10-06 20:26
@Peter01210501
PCB背面的SMD零件也焊接完畢,95%的零件全是貼片封裝,正符合當前電源市場上的產品設計趨勢。晚上繼續搬磚,很期待明日通電后的測試結果![圖片]
關注一下
0
回復
2018-10-06 21:07
@Peter01210501
PCB背面的SMD零件也焊接完畢,95%的零件全是貼片封裝,正符合當前電源市場上的產品設計趨勢。晚上繼續搬磚,很期待明日通電后的測試結果![圖片]

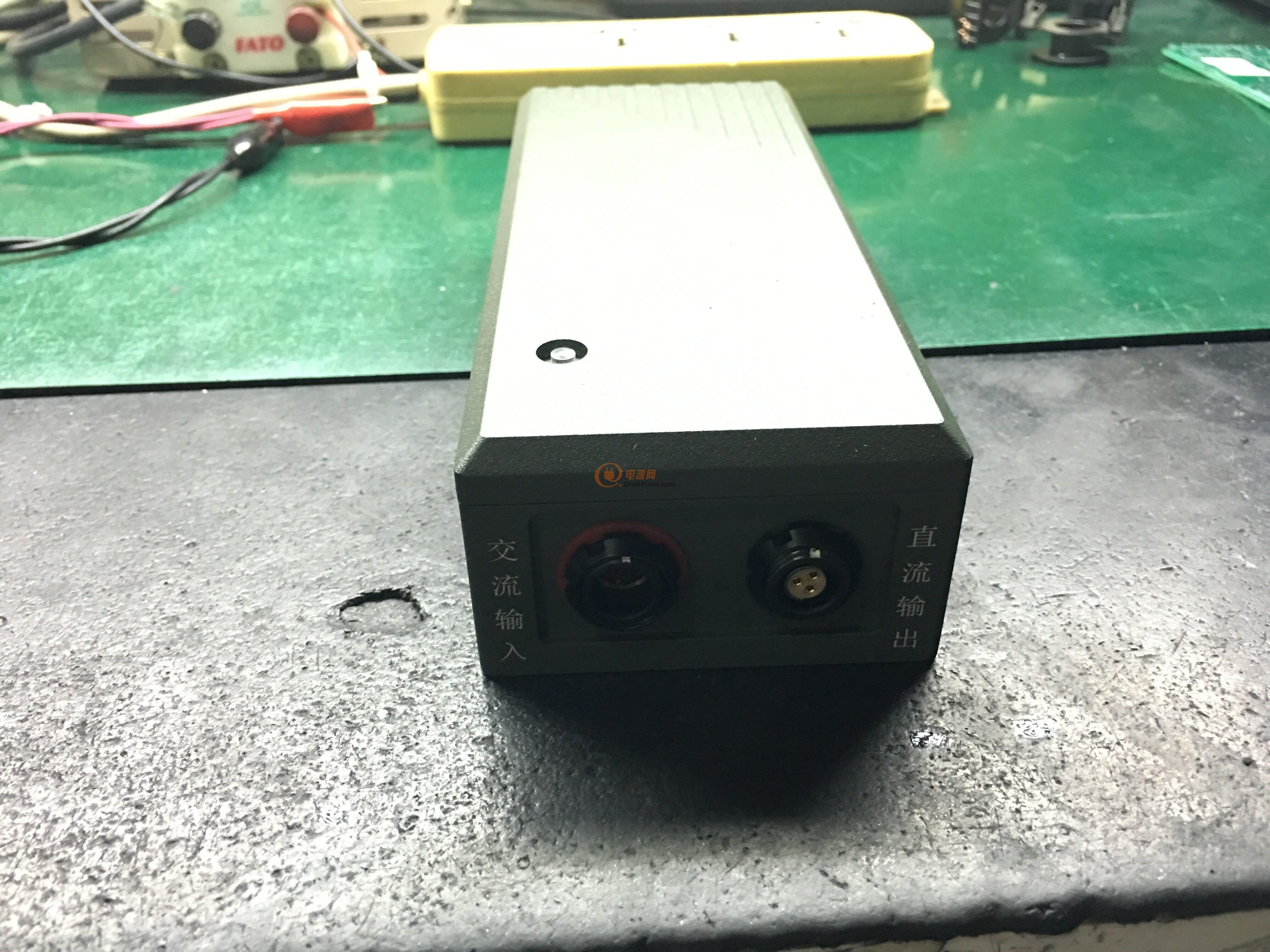

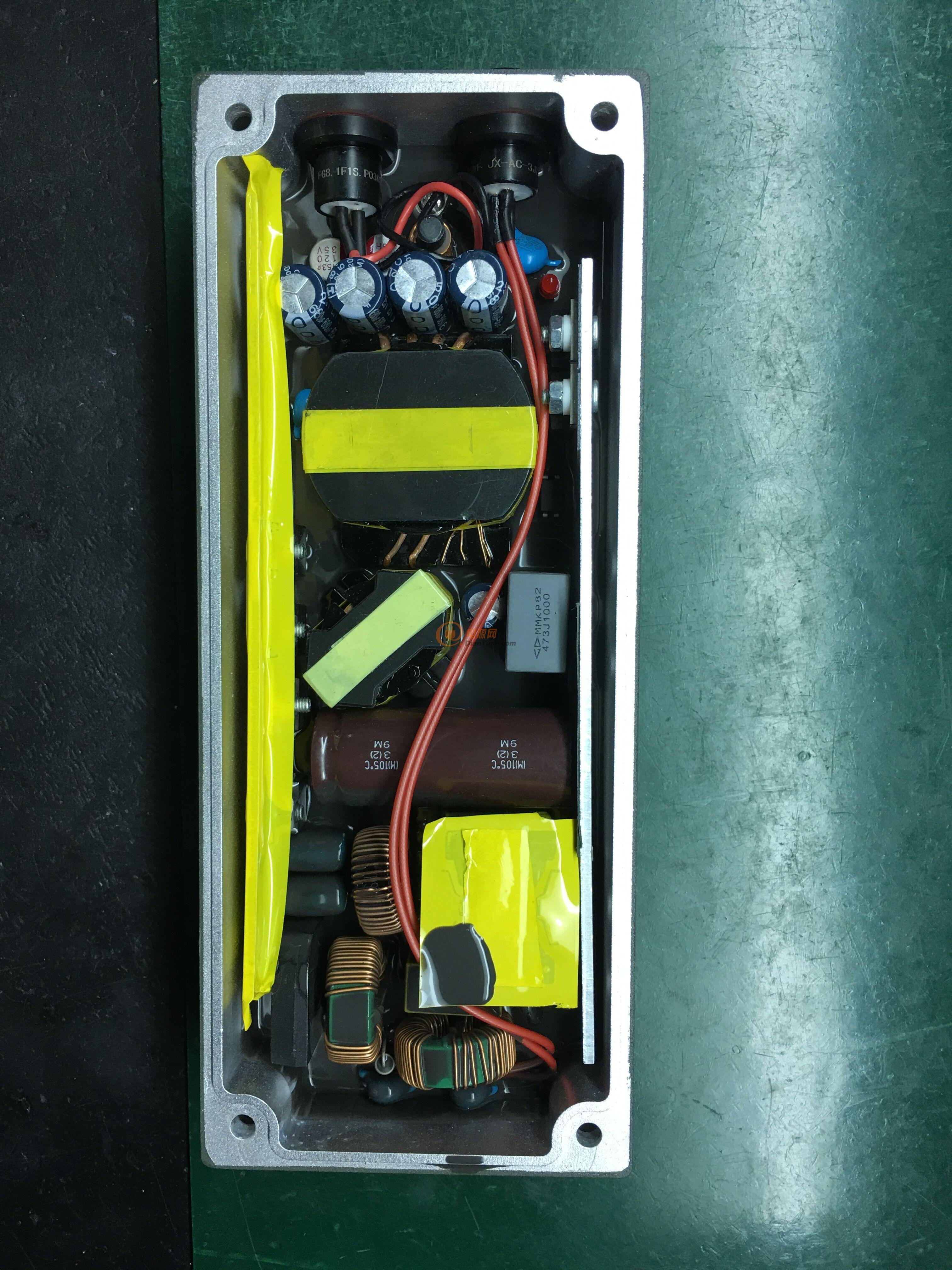

這么薄的電源,好厲害,基本全貼片,應該也是灌膠處理吧,之前也做過TEA1716的 24V/10A的適配器,QRPFC那調了調,其他的都沒什么問題,很不錯的芯片。很期待樓主的設計。

0
回復
2018-10-08 09:07
@止殤之戰
這么薄的電源,好厲害,基本全貼片,應該也是灌膠處理吧,之前也做過TEA1716的24V/10A的適配器,QRPFC那調了調,其他的都沒什么問題,很不錯的芯片。很期待樓主的設計。[圖片][圖片][圖片]

目前設計沒有灌膠,也不能使用灌膠的方式來設計,因?yàn)楣嗄z很難大量化生產,產品有LED顯示。

本周會發布完整的產品設計樣品照片和測試結果與各位高手,大俠分享!敬請期待!

0
回復
hylylx
LV.9
16
2018-10-08 10:06
期待中
0
回復
2018-10-08 10:25
@hylylx
期待中

感謝各位大俠的捧場。也感謝各位大俠的指點!

經過這幾天的“ 搬磚 ”,機臺已焊接完成,如下面圖片。準備上電測試了。

0
回復
2018-10-08 10:27
@Peter01210501
感謝各位大俠的捧場。也感謝各位大俠的指點!經過這幾天的“搬磚”,機臺已焊接完成,如下面圖片。準備上電測試了。[圖片][圖片]

繼續分享機臺圖片。

0
回復
2018-10-08 10:30
@Peter01210501
繼續分享機臺圖片。[圖片]

機芯的高度很薄哦,小于17mm.

產品總元器件個數大概在180個左右,但插件零件不到18個,其它全是SMD 貼片元器件。

0
回復
2018-10-08 19:21
@Peter01210501
機芯的高度很薄哦,小于17mm.產品總元器件個數大概在180個左右,但插件零件不到18個,其它全是SMD貼片元器件。[圖片]

經過一下午的測試,確認,產品終于上電了。

輸入90Vac/60Hz, 輸出滿載,PF = 0.99, 接近等于1.

0
回復
smt99_2WJ
LV.1
21
2018-10-08 21:45
@Peter01210501
經過一下午的測試,確認,產品終于上電了。[圖片]輸入90Vac/60Hz,輸出滿載,PF=0.99,接近等于1.[圖片]
確實厲害!TEA1713和TEA1716區別大嗎?
0
回復
smt99_2WJ
LV.1
22
2018-10-08 21:47
**此帖已被管理員刪除**
0
回復
2018-10-08 23:26
@Peter01210501
機芯的高度很薄哦,小于17mm.產品總元器件個數大概在180個左右,但插件零件不到18個,其它全是SMD貼片元器件。[圖片]
你這裸板都是17MM了,還是最薄的?標準的是加外殼12.7MM!
1
回復
2018-10-08 23:28
@止殤之戰
這么薄的電源,好厲害,基本全貼片,應該也是灌膠處理吧,之前也做過TEA1716的24V/10A的適配器,QRPFC那調了調,其他的都沒什么問題,很不錯的芯片。很期待樓主的設計。[圖片][圖片][圖片]
宋總,你泄密了!
0
回復
2018-10-09 08:28
@smt99_2WJ
確實厲害!TEA1713和TEA1716區別大嗎?

TEA1713T 屬于能效V時代的產品,是NXP第一代量產的LLC 設計方案,IC本身有很多Bug, 需要增加外圍線路來解決。

TEA1716T: 是NXP 第二代產品,屬于能效VI時代的產品。 IC設計功能很完善,外圍線路簡單。

TEA1716T這么好用,干嗎還在用TEA1713T呢?

0
回復
2018-10-09 08:29
@firefox886
你這裸板都是17MM了,還是最薄的?標準的是加外殼12.7MM!

請問大師:標準的是加外殼12.7MM, 產品功率是多少瓦呢?也是180瓦?謝謝指點!

0
回復
2018-10-09 08:45
@smt99_2WJ
**此帖已被管理員刪除**
QQ已加,可以保持溝通和討論。
0
回復
2018-10-09 08:49
@Peter01210501
QQ已加,可以保持溝通和討論。

繼續分享產品LLC 測試波形。

在滿載180W輸出時, LLC 諧振電流波形呈現正弦波,F(xiàn)sw: 107KHz, 此時產品效率達到最佳狀態。

0
回復
2018-10-09 10:07
@hylylx
期待中
人家J版的600瓦的,外殼外在內都才21mm!
0
回復
2018-10-09 13:37
@Peter01210501
繼續分享產品LLC測試波形。在滿載180W輸出時,LLC諧振電流波形呈現正弦波,F(xiàn)sw:107KHz,此時產品效率達到最佳狀態。[圖片][圖片]

利用3D設計的產品外觀:

0
回復
2018-10-09 13:39
@Peter01210501
利用3D設計的產品外觀:[圖片]
明日進行EMI CE/RE 和溫升測試。
