有輸出才怪呢。

好好看看datasheet；

這個是TL494內部圖，

這個是人家的測試圖，

你的9腳和10腳怎么接的？

是這樣嗎？

我是這樣接的。跟樓主的輸出接法一致的，我的是有波形的。

隨便搭的電路，9腳輸出波形

反饋看看吧。

對地電阻1k換成10k

沒看清楚，你要用c1c2去驅動

16腳電壓高過15腳

16腳改成接地，R3電阻值改成3K到10K這個要你自己調到適合的，R2電阻值也要改動，C1和C2電熔不要用電解電容，要用無極電容

量電壓，1腳大于2腳，或者16腳大于15腳，都是沒輸出的，

他這個電路怪怪的，反饋部分很奇怪

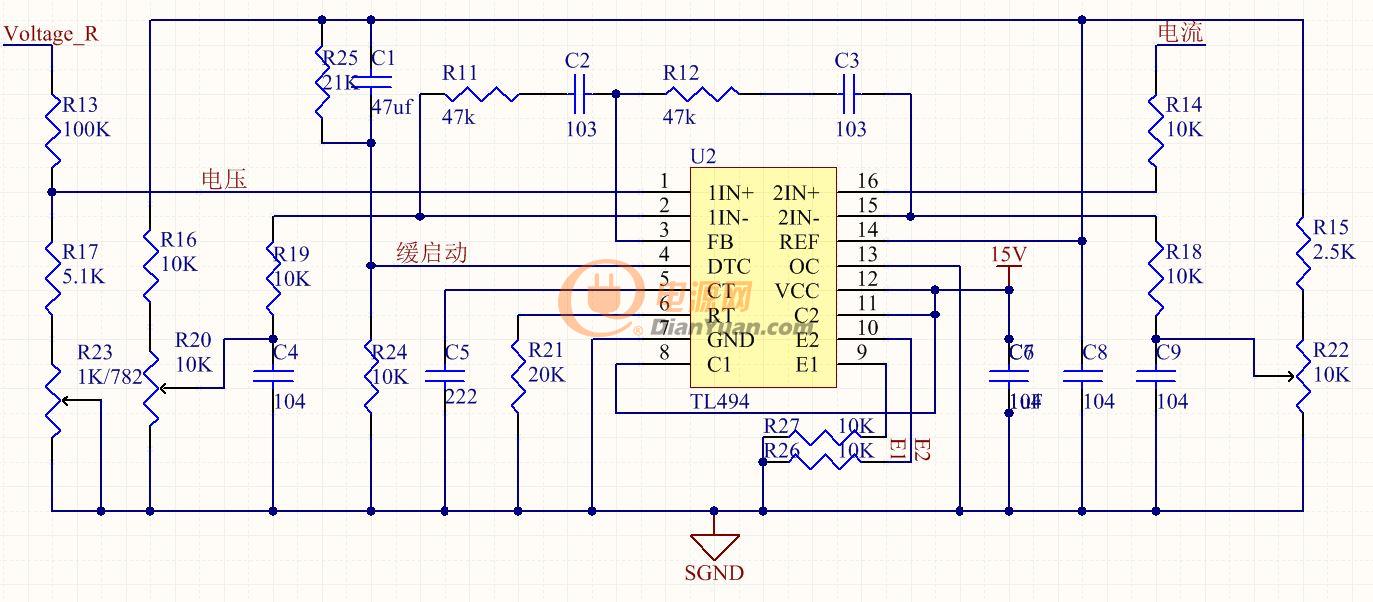

這圖是一款車載逆變器的前級，"in1+,in1-組成的是過壓保護，in2+,in2-則是過熱保護"，15腳少了一個熱敏電阻，網上搜索一下參數或者把15腳電壓提高過16腳就可以了

嗯emmmmm，新人想請教一下這個是什么軟件？

AD13
