請教一個問題:怎樣用示波器判斷變壓器是否飽合?

各位大師:

       怎樣用示波器判斷變壓器是否飽合?我之前聽說是測試MOS管下方限流電阻的波形(即電流波形),但不知什么樣的波形表示已經飽合了?請各位大師不吝賜教,萬分感激!!!

全部回復(4)
正序查看
倒序查看
2018-10-15 09:42
可以看CS電阻兩端三角波的波形，抓一下開機，過流狀態下的波形，如果三角最上方的角有點彎的話就是飽和了。飽和一般在額定最低輸入電壓去抓。
0
回復
hylylx
LV.9
3
2018-10-15 09:46
0
回復
2018-10-15 11:23
@朝陽之星
可以看CS電阻兩端三角波的波形，抓一下開機，過流狀態下的波形，如果三角最上方的角有點彎的話就是飽和了。飽和一般在額定最低輸入電壓去抓。

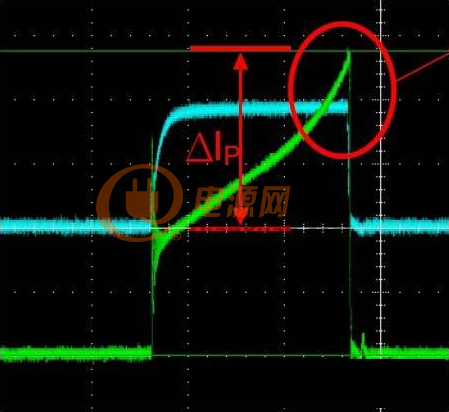

這個圖比較直觀，綠色電流波形尾部上翹就是飽和了。

1
回復
zengzh
LV.4
5
2018-11-22 08:29
@hylylx
[圖片]

謝謝！另外想問下如果是LLC方案怎么判 斷呢？
