使用SiC MOSFET SCH2080ke時，雙有源橋原邊同一橋臂下，驅動時出現DS波形不正常跌落的情況。副邊是正常的。

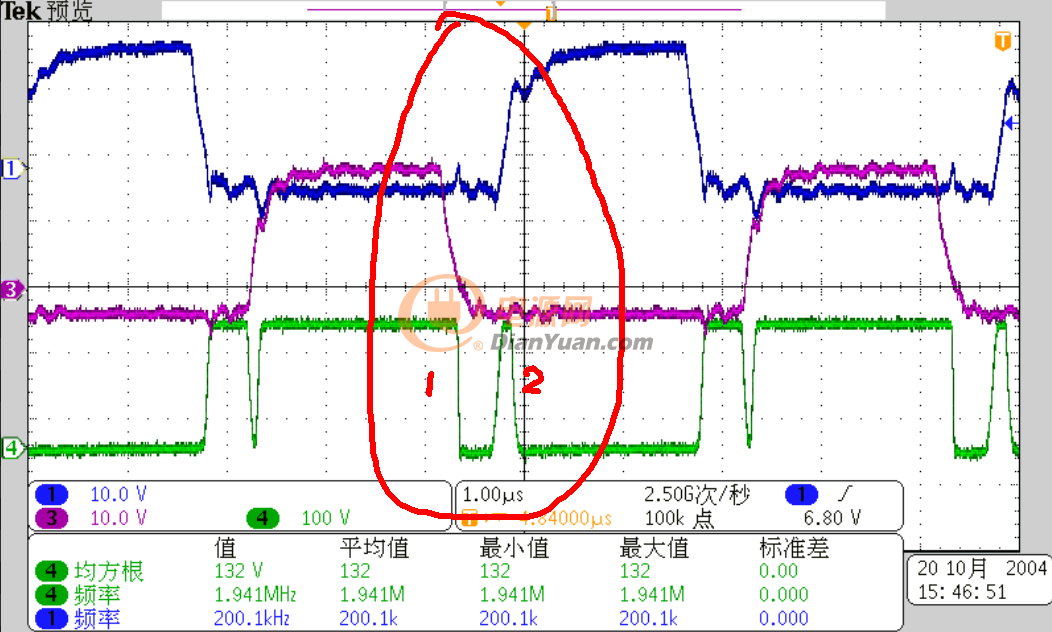

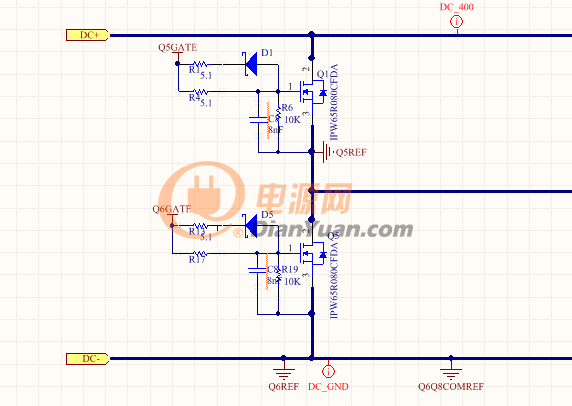

1為原邊橋臂上管GS，4為原邊橋臂上管DS（下圖Q1）3為同一橋臂下管GS。（下圖Q5）發現驅動波形正常，但是在上管正常關斷后，下管導通時會同時把上管的DS電壓拉低。下管關斷時也有相同現象。在母線電壓較低時仍然會有相同現象，只是DS被拉低的幅度比較小。采用20V/-4V負壓驅動，GS間并聯了10K電阻和8nF電容。

補充說明：

紅圈內Q5GS（紫色）下降，Q5關斷（Q5的DS曲線未顯示，但各個時刻與Q1DS（綠色）值之和應等于母線電壓）。此時Q1進入續流狀態，DS電壓為0，下降沿1是所期望的波形。死區時間經過后Q1的GS上升，此時應為ZVS導通，按理來說這個導通過程中其DS（綠色）應該沒有動作，因?yàn)樵缭赒5關斷時DS就已經續流導通。但不知為何出現了2處的電壓上升。上下管驅動波形都是正常的，請問這個波形2應如何避免？其他地方的不正常跌落也是同理。
