有時候由于輸入電壓的不穩定導致輸入電壓過低，普通的降壓電路會進入低壓保護狀態，導致系統重啟，所以一直在考慮能不能無縫的進行升降壓的切換呢？
今天來DIY一個平時用的24V供電模塊，輸入電壓范圍5-42V（一般的36V光伏面板開路電壓42V左右）。指標如下：
輸入規格：5-42V DC
輸出規格：24Vdc@5A

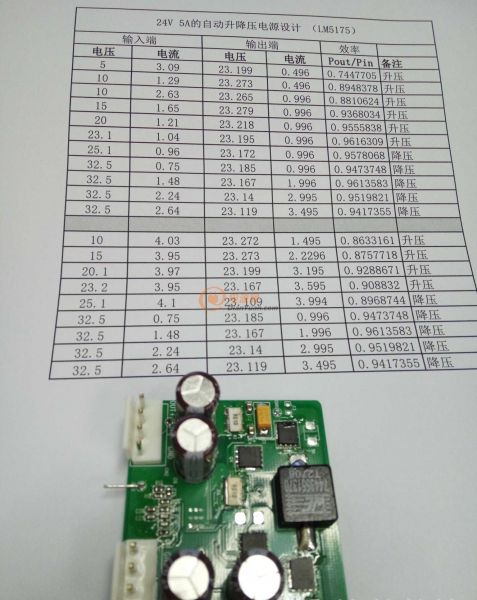

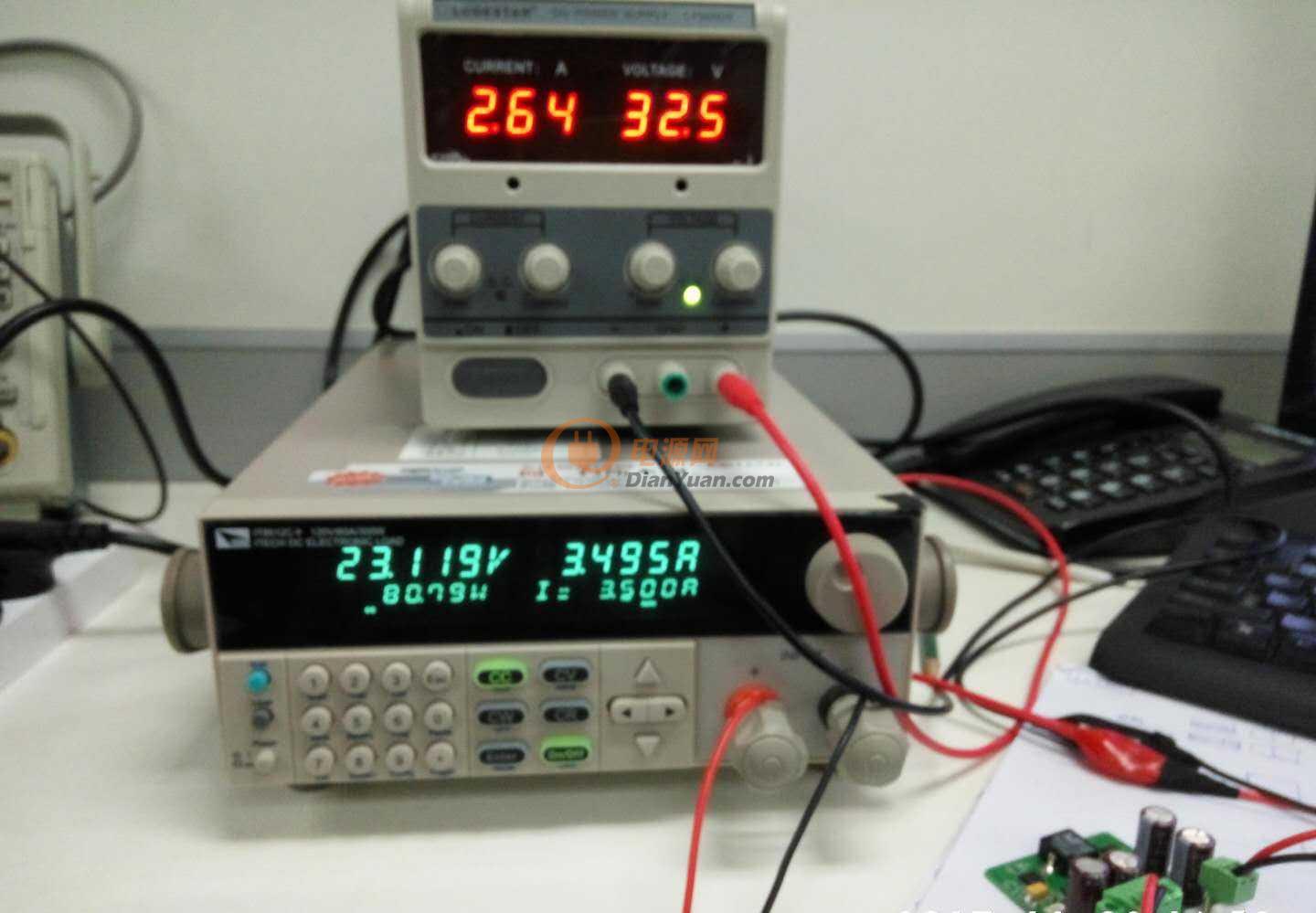

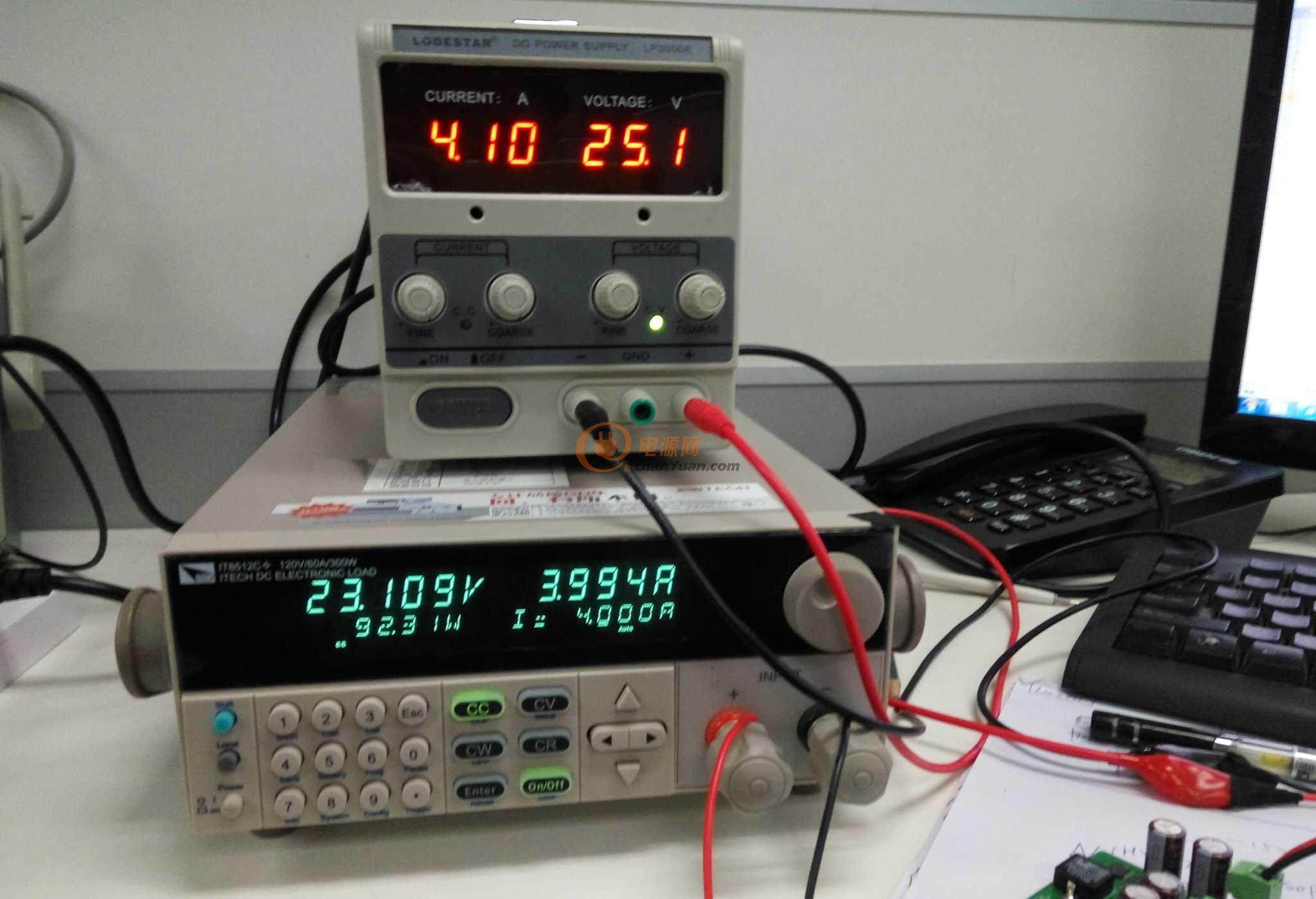

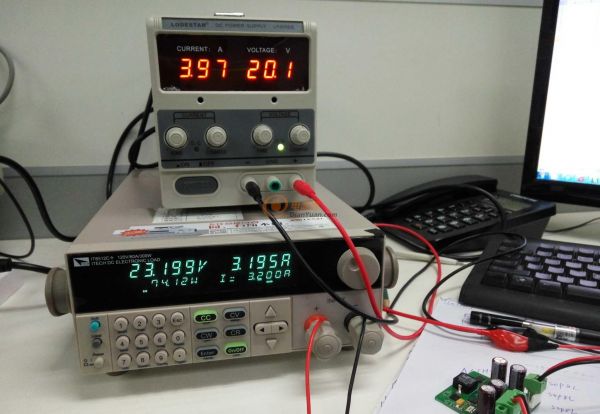

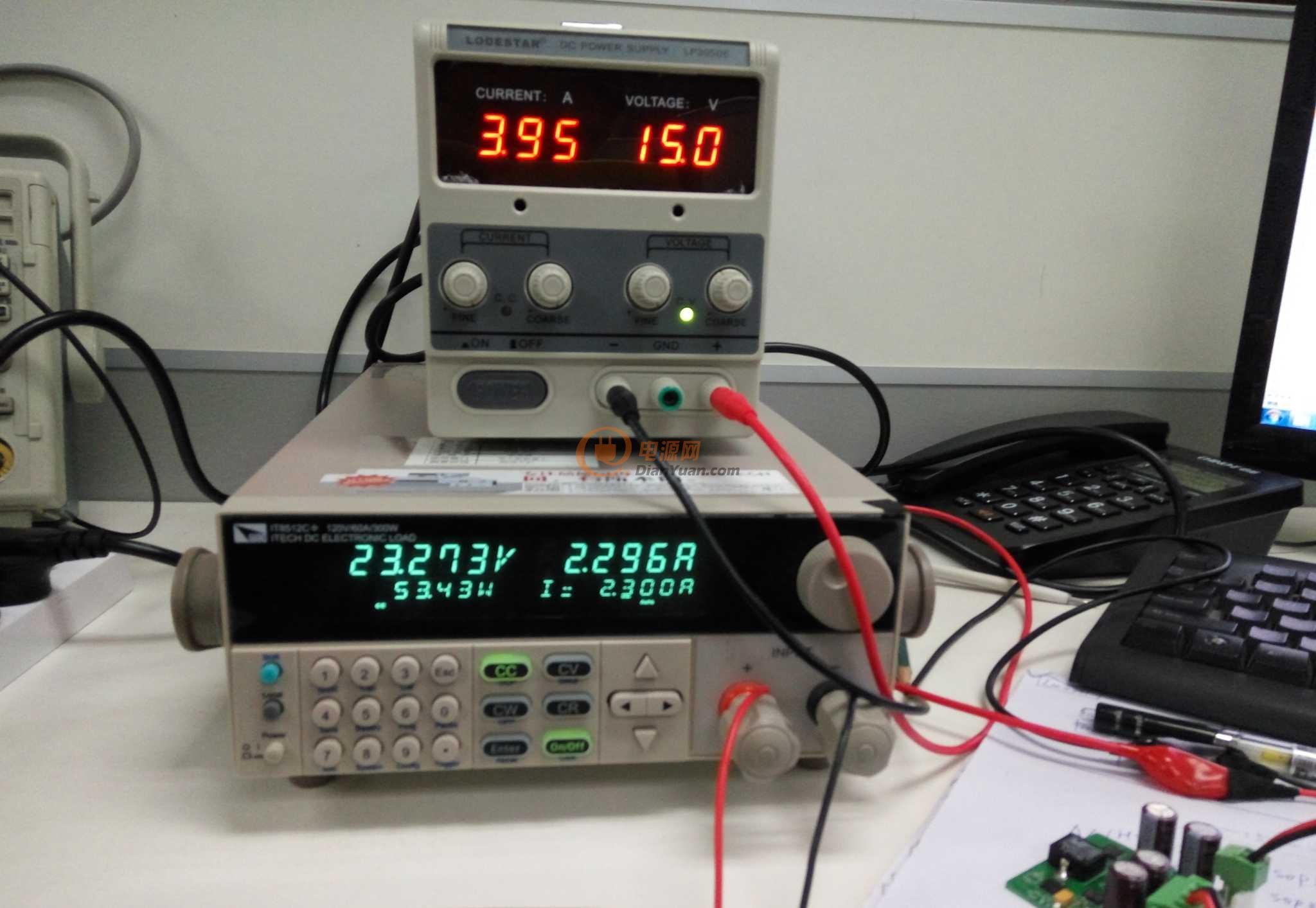

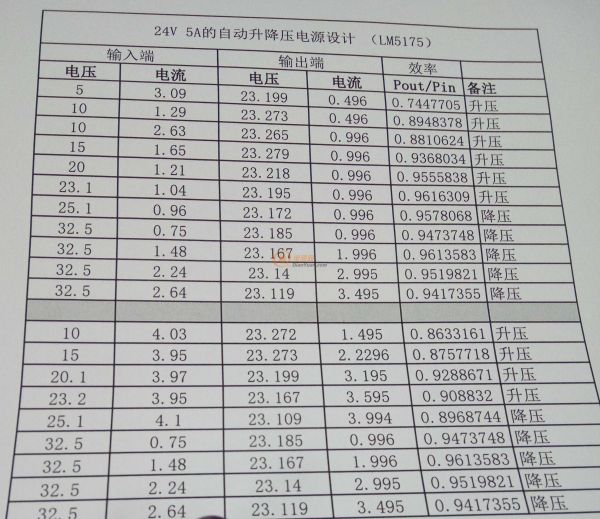

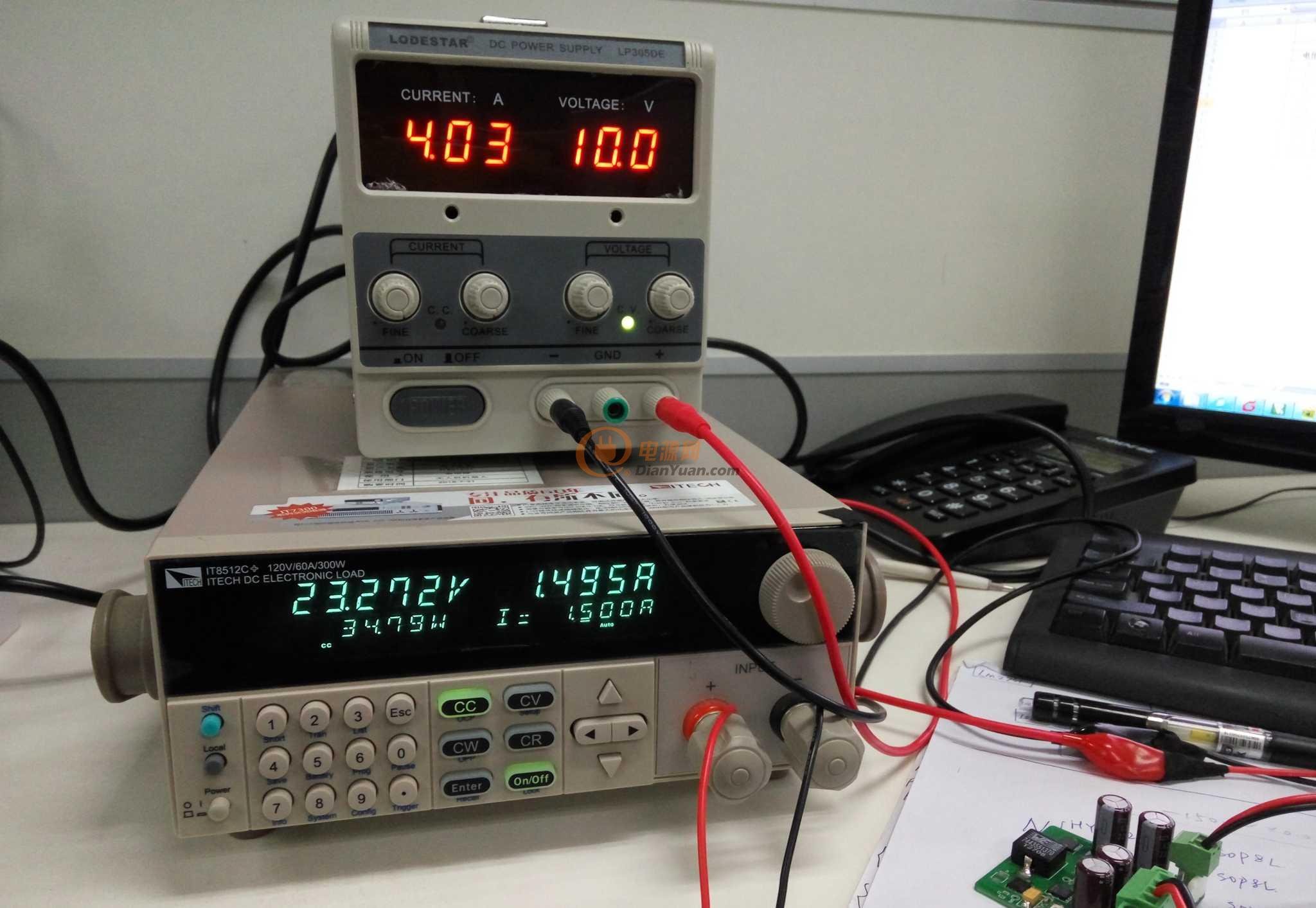

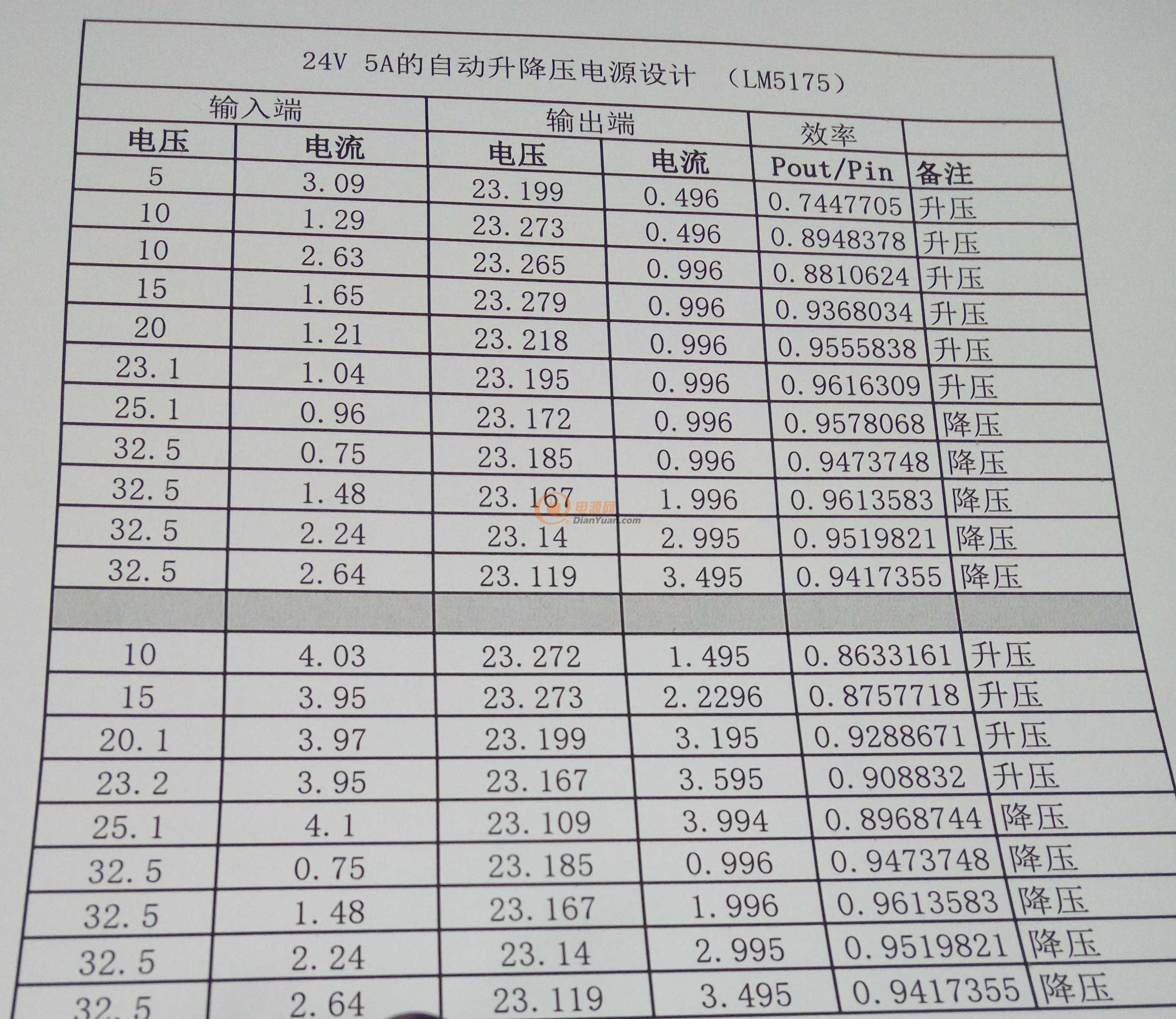

目標效率：>90%（滿載）

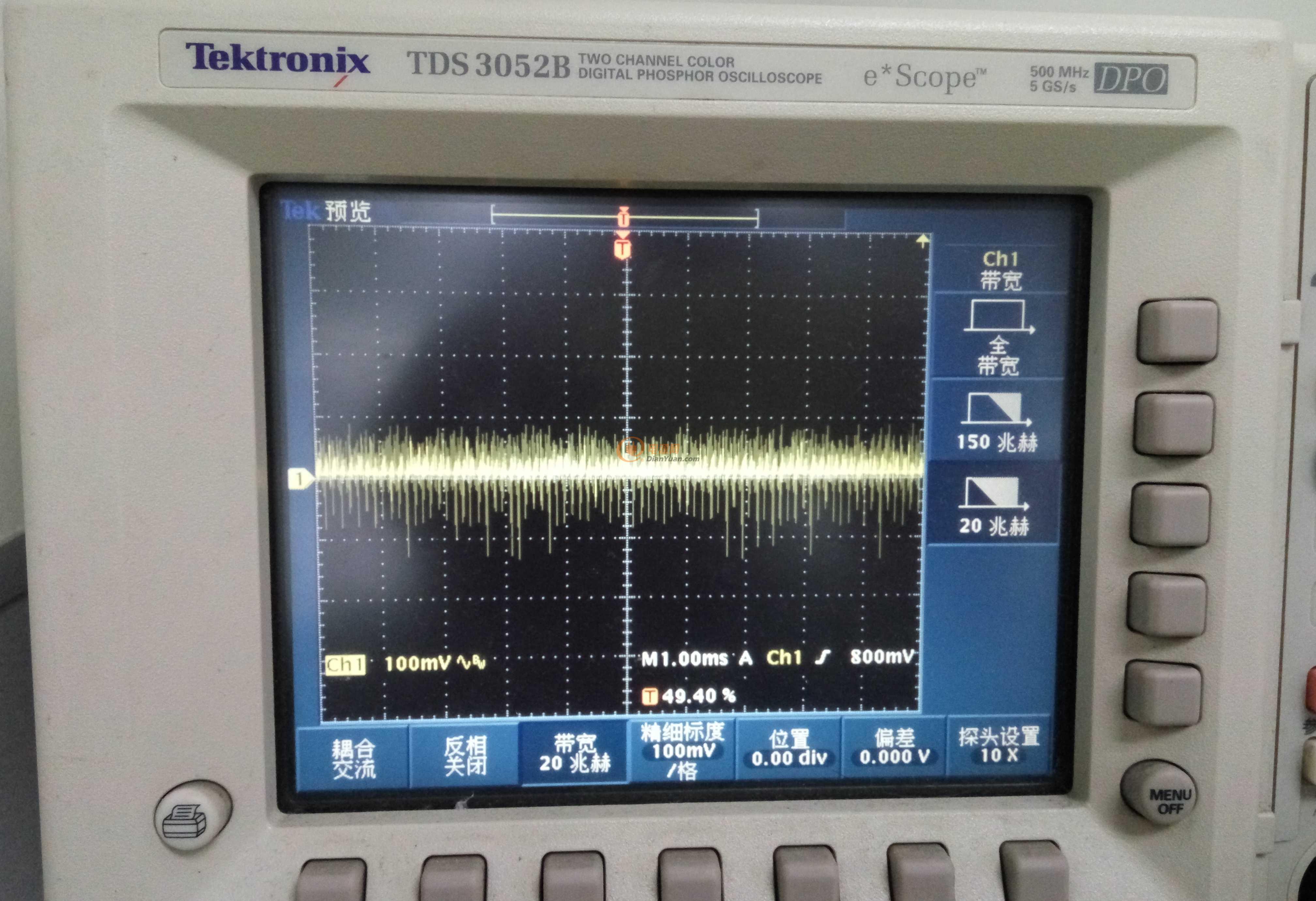

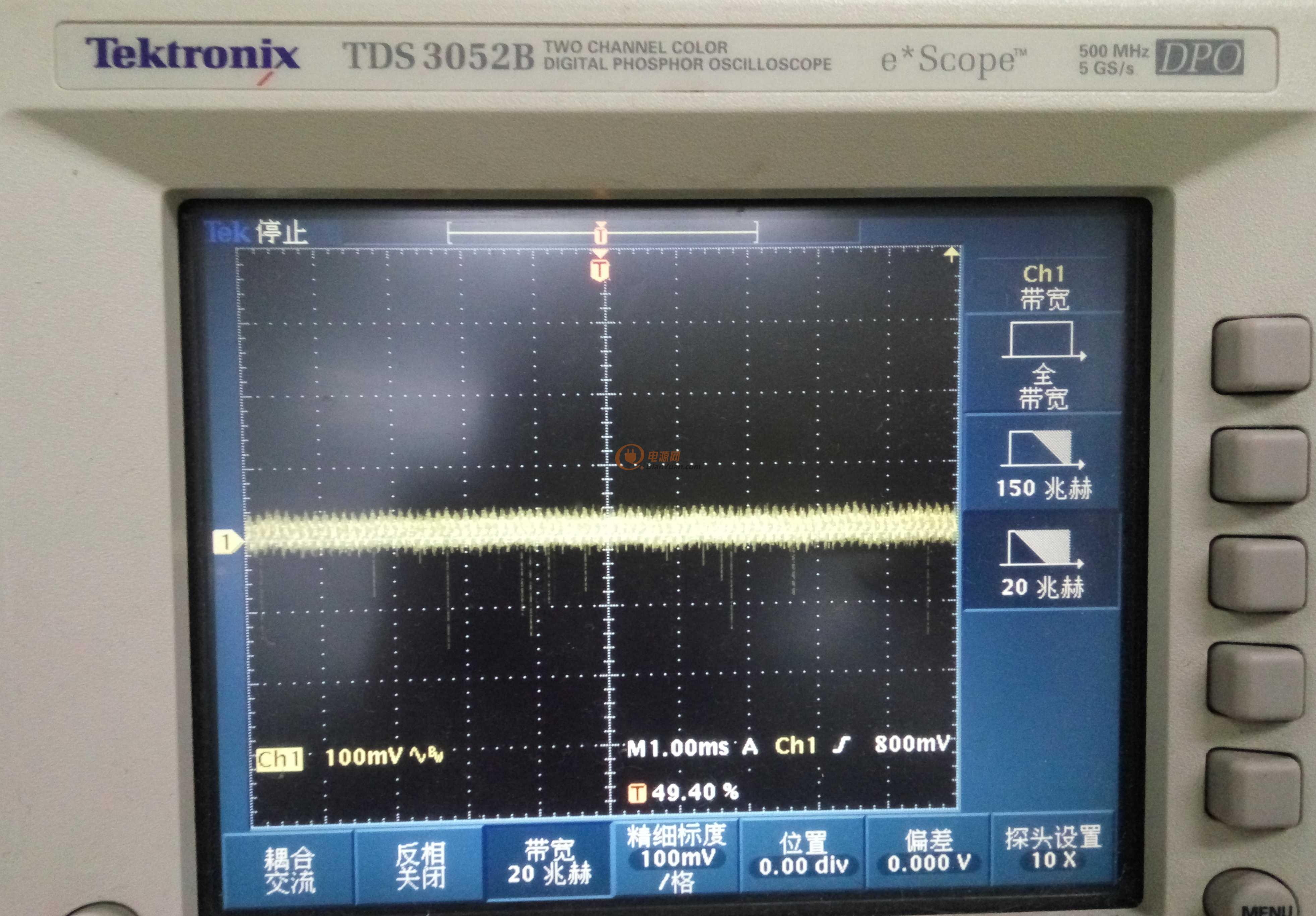

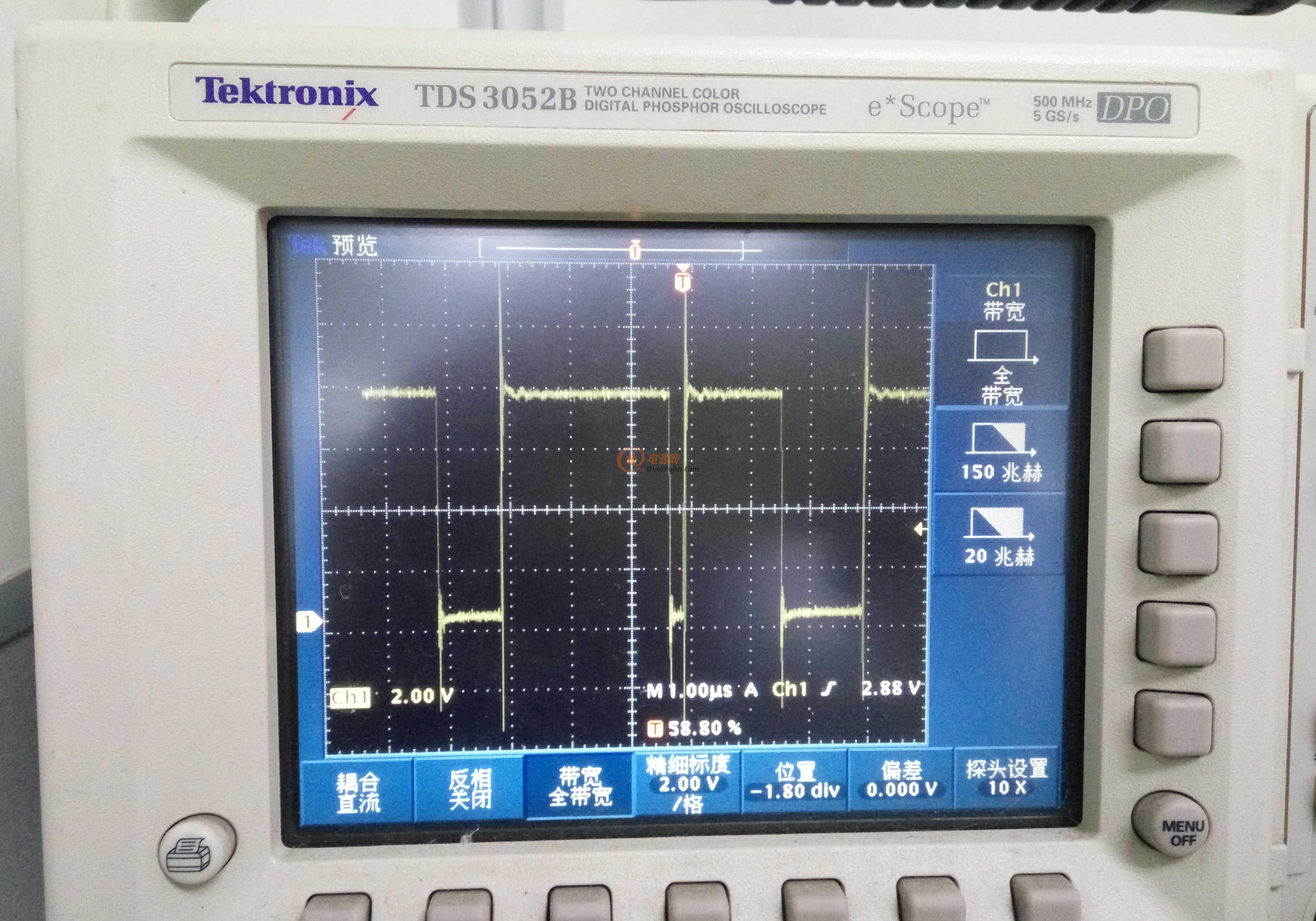

紋波：<2%
————————————————————————————————————————————————

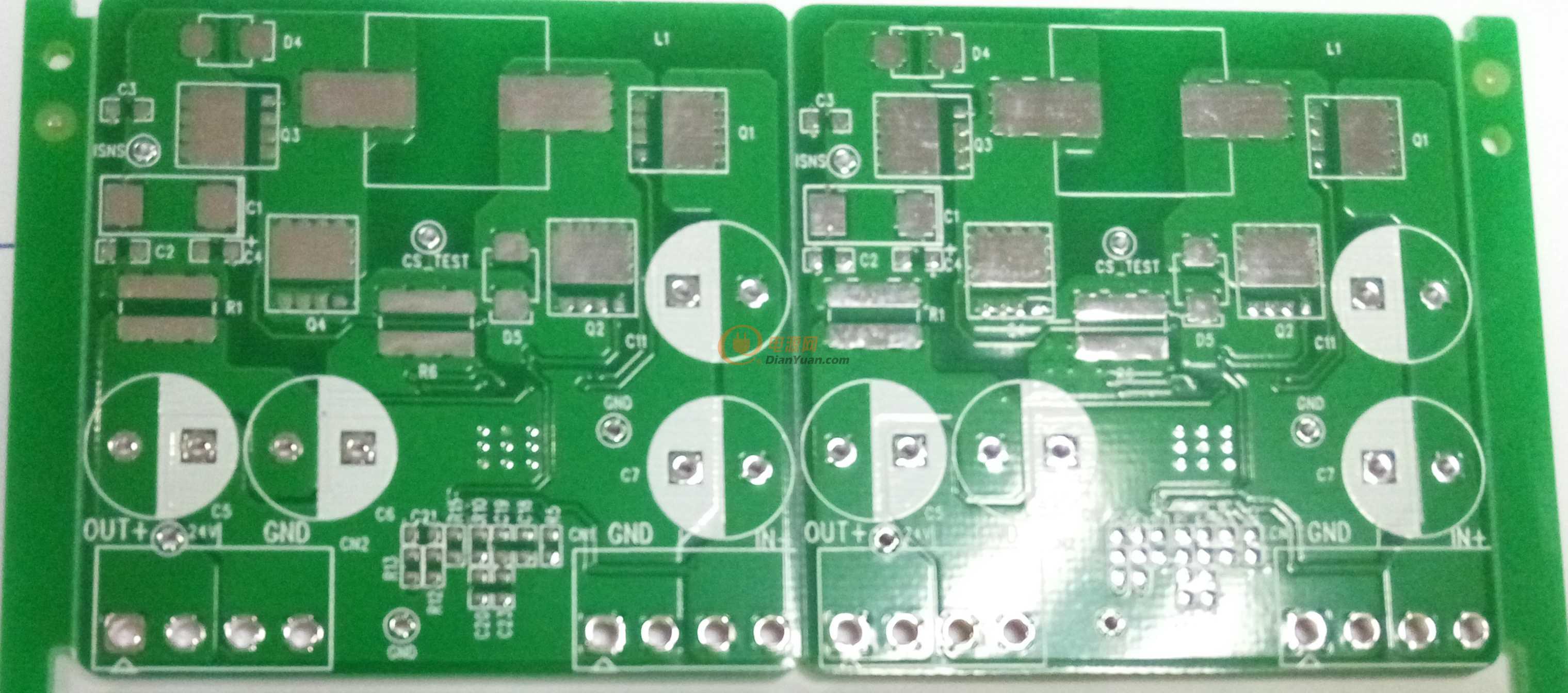

方案采用LM5175芯片方案，本方案寬電壓輸入5-42V，輸出恒定為24V，在輸入電壓低于24V時自動進行升壓，輸入電壓高于24V時進行降壓，保證輸入為24V，最大工作電流為5A，本方案采用4個N-mos方案，進行自動的升/降壓。
LM5175是一款同步四開關降壓-升壓DC/DC控制器，能夠?qū)⑤敵鲭妷悍€(wěn)定在輸入電壓、高于輸入電壓或者低于輸入電壓的某一電壓值上。LM5175具有5V至42V的寬輸入電壓范圍（最大值為60V），支持各類 應用。
LM5175在降壓和升壓工作模式下均采用電流模式控制，以提供出色的負載和線路調節性能。開關頻率可通過外部電阻進行編程，并且可與外部時鐘信號同步。
該器件還具有可編程的軟啟動功能，并且提供諸如逐周期電流限制、輸入欠壓鎖定(UVLO)、輸出過壓保護(OVP)和熱關斷等各類保護特性。此外，LM5175特有 可選擇的連續導通模式(CCM)或斷續導通模式(DCM)、可選平均輸入或輸出電流限制、可降低峰值電磁干擾(EMI)的可選擴展頻譜、以及應對持續過載情況的可選斷續模式保護。
