一、方案名稱：【應征入伍】（首發）低壓球泡燈地?cái)侱CDC驅動方案成本超低性價比高！

二、品牌名稱：世微半導體

三、方案概述：

AP2402 是一款 PWM 工作模式,高效率、外圍簡單、內置功率管，適用于 5-100V 輸入的高精度降壓 LED 恒流驅動芯片。輸出最.大功率可達 15W，最.大電流 1.5A。

AP2402 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。AP2402 帶有輸出短路保護功能，5V～100V 輸入條件下，短時短路不會損壞電源器件。

AP2402 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。

四、產品特點

寬輸入電壓范圍：5V～100V

可設定電流范圍：10mA～1500mA

固定工作頻率：150KHZ

內置抖頻電路，降低對其他設備的 EMI干擾

平均電流模式采樣，恒流精度更高

0-100%占空比控制，無電流節點跳變

輸出短路保護過溫保護

五、過EMC的時候可以考慮我們的AP2402和AP2403.  很好過認證，就這五點

1、輸入端加PI型濾波電路，電感選用220UH

2、MOS、二極管加RC吸收回路

3、大電流回路面積要最小，包括燈珠過電流的面積

4、地線可預留一個磁珠的位置（做備用）

5、輸出LED端并一個電容注意這幾點就行，不用加共模

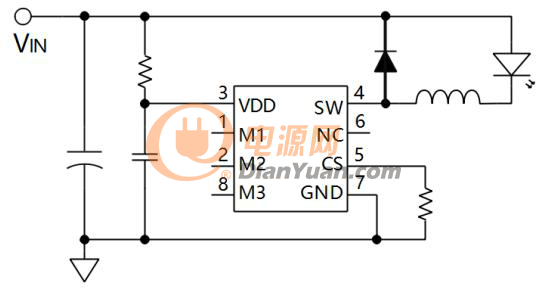

六、原理圖：

DCDC低壓球泡燈地?cái)偀魧?shí)物圖

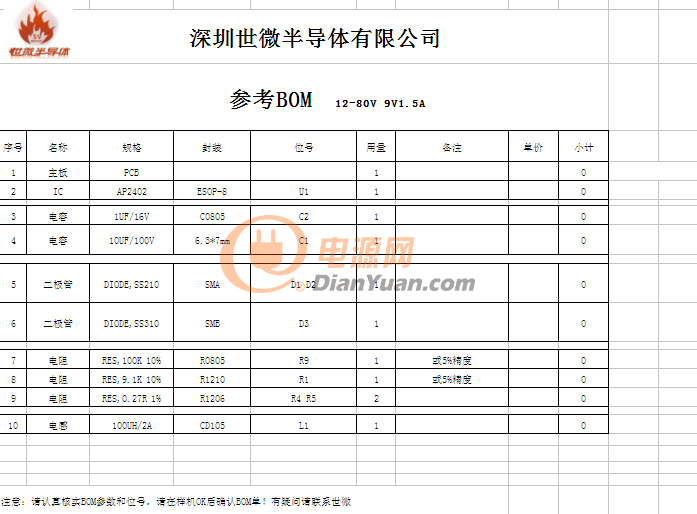

七、BOM物料清單
