概述
OC5209 是一款連續電感電流導通模式的降壓型LED 恒流驅動器,用于驅動一個或多個LED 燈串。OC5209 工作電壓從
5.5v 到30v,提供可調的輸出電流,最大輸出電流可達到1A。根據不同的輸入電壓和外部器件,OC5209 可以驅動供高達數十瓦的LED。
OC5209 內置功率開關,采用高端電流檢測電路,以及兼容PWM 和模擬調光的調光腳DIM。當DIM 腳電壓低于0.3v時輸出關斷,進入待機狀態。
OC5209 內置過溫保護電路,當芯片達到過溫保護點進入過溫保護模式,輸出電流逐漸下降以提高系統可靠性。
OC5209 采用專利的電路架構使得在低壓差工作時輸出電流無過沖,提高LED 工作壽命,OC5209 采用專利的恒流電路具有優異的負載調整率和線性調整率。
OC5209 采用SOT89-5 和SOT23-5 封裝
特點
◆ 最大輸出電流:1A
◆ 高效率:96%
◆ 優異的負載調整率和線性調整率
◆ 高端電流檢測
◆ 最大輝度控制頻率:20KHz
◆ 滯環控制,無需環路補償
◆ 最高工作頻率:1MHz
◆ 電流精度:±3%
◆ 寬輸入電壓:5.5V~30V
◆ 智能過溫保護
低壓差無過沖
應用領域
◆ LED 備用燈,信號燈
◆ 低壓LED 射燈代替鹵素燈
◆ 汽車照明

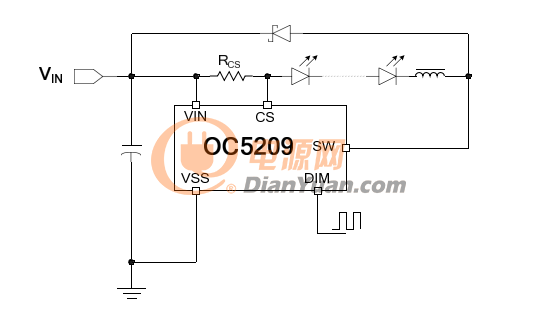

典型應用電路圖
