測EMC時不通過

該電源板采用1/4磚  外加分立件EMC濾波， 輻射干擾超標，大部份在50M以內   是一個頻段，有點奇怪，請各位大神指點一下，謝謝！

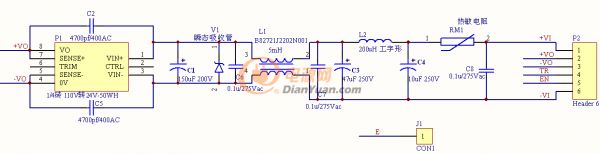

YUANLITU

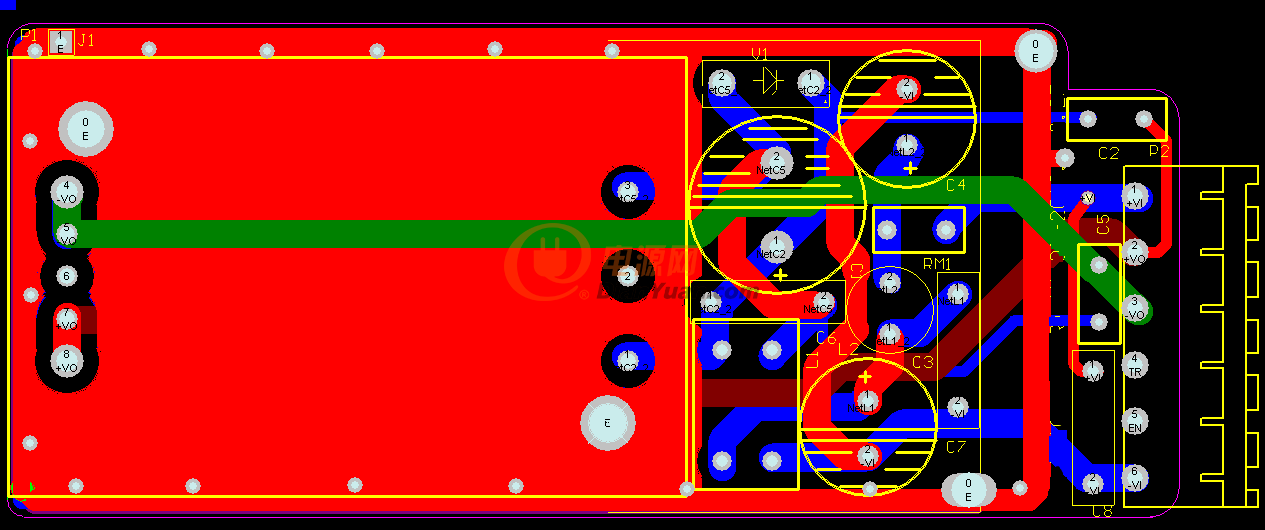

PCB

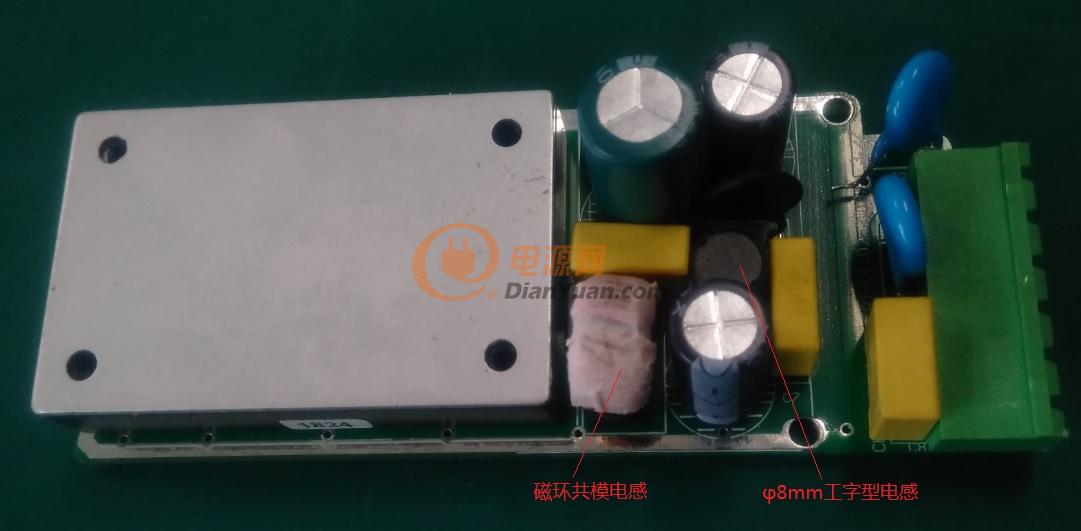

實物1

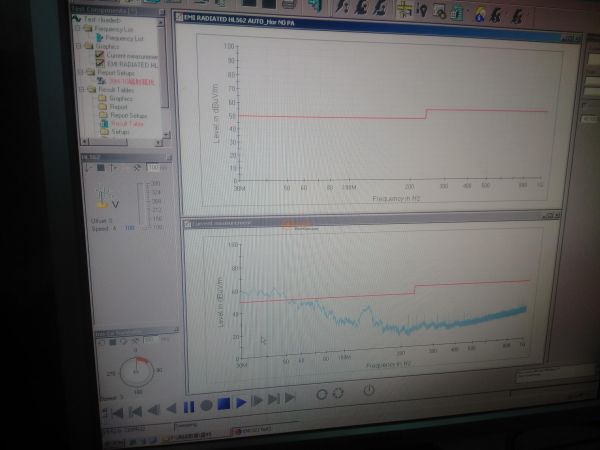

EMC1

  這是按原理圖中的參數 測試出來的。

全部回復(4)
正序查看
倒序查看
xujj
LV.1
2
2019-08-19 16:54
看干擾頻段，應該是電源處的干擾。中間有加濾波器么？或者整體直接加屏蔽殼
0
回復
2019-08-20 13:04
電路設計中增加濾波元件，提高干擾。在檢查下PCB布板，變壓器的處理。
0
回復
阿sheng
LV.4
4
2020-11-30 12:40
@奮斗的青春
電路設計中增加濾波元件，提高干擾。在檢查下PCB布板，變壓器的處理。
這是什么軟件，還能測試原理圖的EMC。這么利害
2
回復
sara999
LV.2
5
2021-02-02 11:30
樓主，什么軟件這是？ 學一下
0
回復
