1 方案名稱:(全球首發)專業舞臺燈、戶外景觀化繁為簡調光解決芯片VAS1700
2 品牌名稱:臺灣奇力半導體
3 方案特點:
VAS1700 一個高次側、高速功率開關。非常適合在空間緊湊、且有較大LED 電流,且每個LED 需要獨立控制的應用中。結合當前應用廣泛的滯回式開關LED 驅動方案,在每個LED 兩端并聯上VAS1700,分別控制其PWM 端口,即可控制每個LED 的亮度調整,就達到了大電流恒流、電流獨立可調、小空間應用的效果。VAS1700 采用SOT23-6L 的小封裝,節省空間,同時也可流過高達1.2A 電流。如果需要旁路更大電流,可通過在外部增加一個P 型MOSFET 的方式擴展。
4 規格:
工作電壓7~80V
內置MOSFET 電流能力1.2A
更大電流應用,可通過外置MOSFET 擴展
可無限個級聯
-40°C ~ +85°C 的工作溫度
SOT23-6L 小型封裝
5 應用范圍:
景觀亮化洗墻燈
舞臺調光效果燈
智能家居照明
各類PWM調光應用

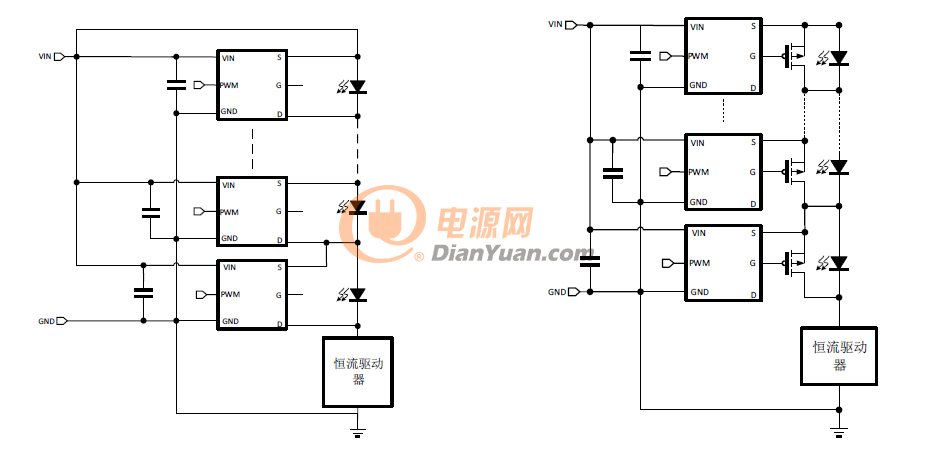

6 電路圖:
