低壓MOS做繼電器使用，幫忙分析電路有無缺陷

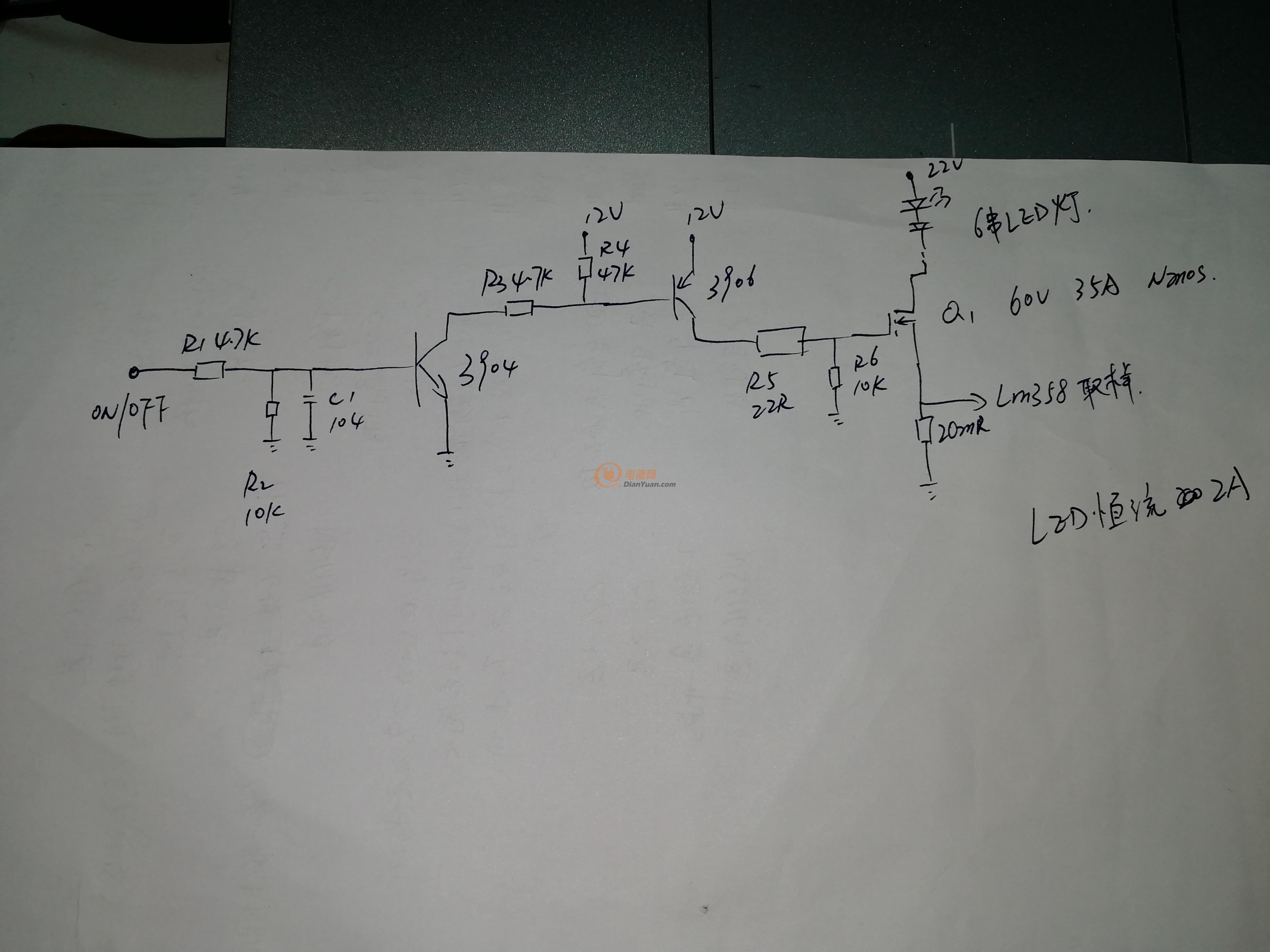

電路中Q1當作繼電器使用，量產有1%MOS擊穿。開關時的浪涌電流8A。各位大俠幫忙分析下電路有沒有缺陷。感謝！

4076dae40e8ec463183cc18cca805a4

全部回復(5)
正序查看
倒序查看
2019-06-05 09:45

你這不是把Q1當繼電器使用，當繼電器用，Q1的S極不要電流檢測電阻。

你這是把Q1工作在放大狀態

0
回復
sharkcao
LV.3
3
2019-06-05 18:17
@水鄉電源
你這不是把Q1當繼電器使用，當繼電器用，Q1的S極不要電流檢測電阻。你這是把Q1工作在放大狀態
MOS的放大區，是不是應該在驅動電壓比較小的狀態？這個電路的驅動電壓是12v。
0
回復
2019-06-06 08:19

如果LED燈拉的比較遠的話，導線會有一定的電感，在關斷時會產生較大的尖峰電壓擊穿MOS。

如果這個導線電感存儲的能量超過MOS可以承受的雪崩能量，MOS就可能掛掉。

你用示波器捕捉一下LED關斷時MOS的DS上的電壓看看，可以嘗試在MOS的DS并大功率TVS管把尖峰電壓鉗住。

0
回復
2019-06-06 08:55
6串X3V=18V，那么加在MOS管上的電壓=22-18=4V。當恒流時MOS管上的功率損耗=4X2=8W。散熱要處理好，不然可以煎雞蛋了。
0
回復
hmy123456
LV.6
6
2019-06-06 13:01
@最愛電源
6串X3V=18V，那么加在MOS管上的電壓=22-18=4V。當恒流時MOS管上的功率損耗=4X2=8W。散熱要處理好，不然可以煎雞蛋了。
是開關，正常電流遠超2A
0
回復
