反饋電路分析

電機反饋

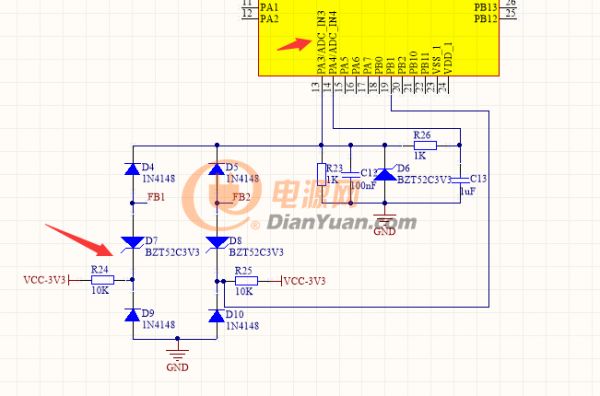

半橋電路的交流反饋信號FB1和FB2，經過整流橋，ADC采集電壓，為什么還接了3V3和穩壓管，這有什么作用?。慷疫@怎么用了兩個ADC通道采集電壓，這是進行比較電壓嗎？還是什么

全部回復(3)
正序查看
倒序查看
hylylx
LV.9
2
2019-06-21 15:06
看不懂
0
回復
yuedan004
LV.1
3
2019-06-24 13:06
交流反饋信號FB1和FB2的值，對GND來說，不會出現負壓（FB1和FB2只是相位不一樣），先引入VCC-3V3抬高到正電壓，后面的穩壓管是為了讓整流后的電壓減去3.3V。至于為什么用兩個AD口，可能應該是PA3讀峰值，PA3經過RC濾波變成平滑的信號，送給PA4讀平均值。
0
回復
2019-06-24 18:10
@yuedan004
交流反饋信號FB1和FB2的值，對GND來說，不會出現負壓（FB1和FB2只是相位不一樣），先引入VCC-3V3抬高到正電壓，后面的穩壓管是為了讓整流后的電壓減去3.3V。至于為什么用兩個AD口，可能應該是PA3讀峰值，PA3經過RC濾波變成平滑的信號，送給PA4讀平均值。
你好，這個FB1和FB2對GND不會出現負壓，這怎么理解，交流反饋信號不就有負壓嗎？還有利用3V3先抬高電壓再用穩壓管減掉3.3V，這為什么要先抬高電壓呢？不太理解啊。
0
回復
