晶豐明源BP9916 這個電路幫忙看下。。

·1/upload/community/2019/06/25/1561456403-35212.pdf

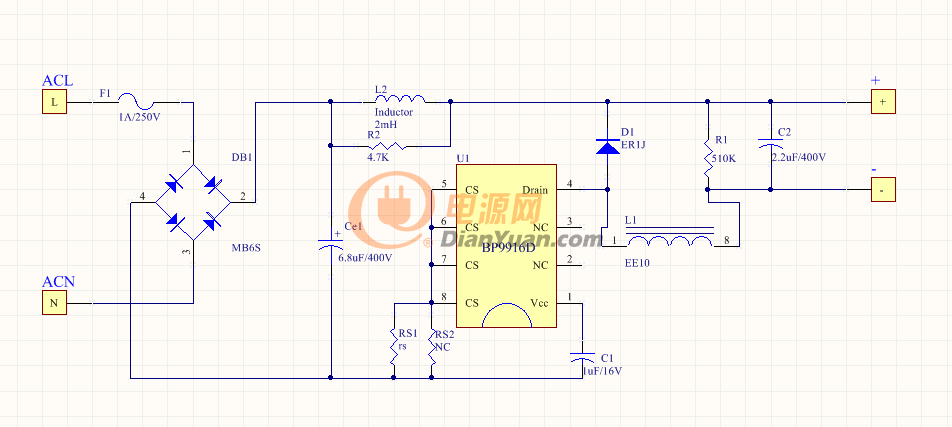

選用了晶豐明源的BP9916D  ， 現在測試空載輸出的電壓 在320v左右，， 也就是整流后的電壓。。。 這個是哪里有問題嘛， 電路完全按照官方資料做的。附上官網資料

全部回復(7)
正序查看
倒序查看
sqc
LV.6
2
2019-06-27 14:13
這IC沒有空載電壓限制吧OVP，你的L2在電解和橋堆之間好點
0
回復
辣雞
LV.4
3
2019-06-27 17:44
@sqc
這IC沒有空載電壓限制吧OVP，你的L2在電解和橋堆之間好點
是的沒有 OVP 。  現在測試正常。 但是是在吧L2 和 R2 拿掉后。   如果這2個接上電路， 上電LED 馬上燒掉。    L2 的問題本來想說加上去會好些。  為什么要放在橋堆和電容之間？
0
回復
辣雞
LV.4
4
2019-06-27 17:46
@sqc
這IC沒有空載電壓限制吧OVP，你的L2在電解和橋堆之間好點
我的本意是  整流后，濾波在多一級 L2隔交流。。?，F(xiàn)在測試加上這2個 LED 會燒。第一次做這個， 不是很了解
0
回復
sqc
LV.6
5
2019-07-09 17:22
@辣雞
我的本意是 整流后，濾波在多一級L2隔交流。?！，F(xiàn)在測試加上這2個LED會燒。第一次做這個，不是很了解
放前面和放后面時兩個概念呀！
0
回復
sqc
LV.6
6
2019-07-09 17:28
@辣雞
我的本意是 整流后，濾波在多一級L2隔交流。。?，F(xiàn)在測試加上這2個LED會燒。第一次做這個，不是很了解
L2何來的隔交流     你放哪里 抬高后面的工作電壓
0
回復
2019-09-17 19:29
樓主你的電感是怎么計算的??？工作頻率你選的多少呢？
0
回復
majianhai
LV.6
8
2019-09-20 16:57
@我是演員6666
樓主你的電感是怎么計算的?。抗ぷ黝l率你選的多少呢？

電解放在電感后面，不然高頻通路沒有
