直流電源防雷設計是保證電源系統可靠運行的必不可少的環節，對于設備而言，雷電過電壓來源主要包括感應過電壓、雷電侵入波。在一般情況下，電源防護必須采取系統防護、概率防護和多級防護的防雷原則。

直流電源采用防雷設計的注意事項：

1、直流電源的防雷電路使用瞬態抑制二極管（TVS)時，一般還需要與壓敏電阻等通流容量大的器件配合使用；

2、壓敏電阻MOV 屬于高能量保護器件，壓敏電阻長期經過大電流，會造成失效，可以選用浪拓電子無續流的陶瓷氣體放電管BC301N-D；

3、TVS二極管是小能量器件，它需要搭配一個限流電路，PPTC（正溫度系數熱敏電阻）或101繞線電感，一般取值100uH；

4、在選擇瞬態抑制二極管時，需要考慮一些重要參數，包括：反向斷態電壓（VR）、峰值脈沖電流（IPP）以及最大鉗位電壓（VC max）。

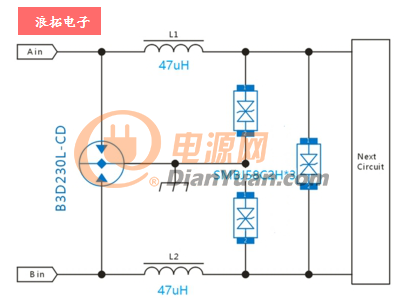

電源防雷設計方案相關保護元件：

1、氣體放電管，BC301N-D；

2、TVS-瞬態抑制二極管，BV-SMBJ58C2H；

/upload/community/2019/07/23/1563861644-35905.pdf

/upload/community/2019/07/23/1563861699-49955.pdf

方案小結：

1、方案前級采用高弧光電壓氣體放電管，不會引起電源短路續流危險，中間使用電感退耦，后級采用TVS二極管可使殘壓降到很低水平，保護效果顯著；

2、無續流、小體積、高性價比；

3、符合IEC61000-4-5浪涌測試標準；

4、方案等級：國際標準IEC61000-4-5 ( 1.2/50μs-8/20μs) CM/DM 4KV-2KA
