一場說走就走的“旅行”怎能沒有她——TDK-Lambda Z+系列超小型CV/CC可編程電源測評


隨著電子技術的飛速發展，各種電子設備和系統越來越多，而且功率需求也越來越大。

包括5G通訊、物聯網、電動汽車以及工業自動化的發展，耗電單元的增加和數據處理速度的提高，這些都對系統有著越來越高的要求，

而且系統分布越來越密集，從大街小巷到高山密林里，對后期設備的維護和保養也帶來不小的挑戰。


TDK-Lambda Z+系列超小型CV/CC可編程電源的推出，給工程師們現場維護和調試帶來了極大的便利，

在超小的尺寸內，具備800W的輸出功率，而且標配重量僅為2KG左右，包含通信選件的高配版也僅為2.5KG左右，

同時，其超小的尺寸可以放進挎包里，現場調試時出差再也不用帶上曾經繁重的設備了，

帶上TDK-Lambda Z+系列超小型CV/CC可編程電源,出差工作秒變一場說走就走的“旅行”。



先看一下TDK-Lambda Z+系列超小型CV/CC可編程電源那驚艷的身材：

 _T_01371

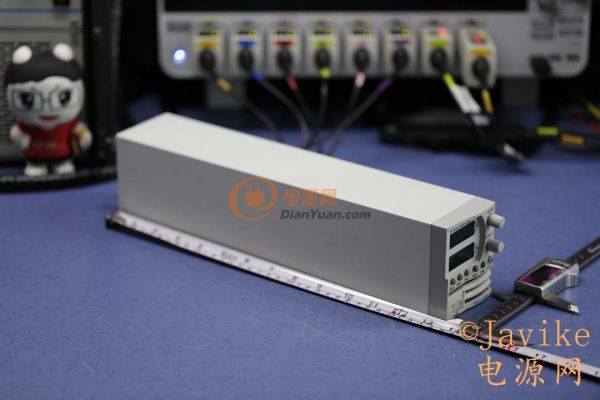

僅35CM的長度，僅13.3寸筆記本電腦大小的長度。單肩包就可以裝走，而且重量只有2KG左右哦。

 _T_01374

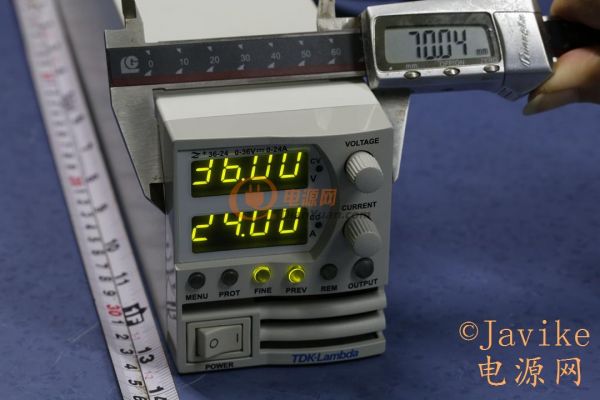

2U的標準高度設計，寬度僅7CM左右。TDK-Lambda Z+系列超小型CV/CC可編程電源包括眾多的型號，工程師可以根據自己的需求進行選擇。

2A



TDK-Lambda Z+系列超小型CV/CC可編程電源具備200W/400W/600W/800W，4個功率等級，電壓和電流范圍最高涵蓋650V和72A。滿足大多數系統調試的需求。



另外值得一提的是TDK-Lambda Z+系列超小型CV/CC可編程電源支持2臺串聯擴展輸出電壓，最高可以支持到1300V或正負650V的雙電壓模式；

還支持最多6臺并聯擴展輸出電流，最高可以支持到432A的電流輸出。



我拿到的這款是0-36V/0-24A/800W的規格。

_T_01375



再看看背面的接口：

_T_01376



   TDK-Lambda Z+系列超小型CV/CC可編程電源具備完善的通訊和遠程控制。標配模擬量控制、USB、RS232/485，選配IEEE、LAN、隔離模擬量控制。


。。。。。。下接第5帖。。。。。。



全部回復(202)
正序查看
倒序查看
hylylx
LV.9
2
2019-08-19 16:34
期待
0
回復
2019-08-19 16:46
期待
0
回復
yujunice
LV.5
4
2019-08-19 17:37

  TDK-Lambda Z+系列超小型CV/CC可編程任意電源就是某些功能或參數可以通過計算機軟件編程控制的電源。比如設置輸出電壓是多少，最大輸出電流是多少，超過這個值則不能正常供電等?

0
回復
2019-08-20 16:18

。。。。。。上接第1帖。。。。。。


作為可編程電源，其動態性能必須要強悍才能適應各種應用場合，接下來懟一把這款電源的動態性能。

采用日本菊水PLZ1003W電子負載進行的動態測試，動態參數設置為這款電子負載的最高性能，

Tr和Tf為50uS ，周期為1mS，電流設置從空載0A直接突加載到滿載24A，再切換到半載12A。

1通道黃色波形為輸出電壓波形。

2通道綠色波形為輸出電流波形。

此時Z+可編程電源設置是36V輸出，第一個負載跳變相當于直接從空載切到800W滿載。

從圖中可以看出電流斜率高達202.4uA/ns，輸出電壓的波動非常小。



采用交流耦合看看這種大動態下的紋波：


作為電源工程師應該都知道，從空載切換到滿載時，電源需要從跳周期模式切換到深度連續模式，這也是最苛刻的測試擼。

在這樣極限的測試條件下，TDK-Lambda Z+系列超小型CV/CC可編程電源的表現相當不錯，

極限情況下的紋波峰峰值僅為303.9+561.7=865.6mV，對應36V輸出的紋波比例僅為2%。



再看看輕載切載的性能。

電流設置從10%負載，即輕載2.4A直接突加載到滿載24A，再切換到半載12A。



此時的電流斜率高達305.9 uA/ns。而且這種極限測試下的紋波也只有320.3+588.4=908.7mV。


。。。。。。下接第38帖。。。。。

0
回復
魯珀特
LV.4
6
2019-08-22 11:30
一直不太明白CC的恒流輸出，在我的記憶里他只不過起到一個限流的作用，就以Z100-2這個型號為例，按照參數說明電壓0-100V 電流0-2A可調，如果現在我用CC輸出，電流設定在0.1A，純電阻負載，從100Ω逐步調整到500Ω，輸出的電壓也從10V按照線性關系逐步調整到50V。是這樣理解的嗎？
0
回復
2019-08-22 11:37
@hylylx
[圖片]期待
好好寫寫感想，哈哈哈
0
回復
hugan
LV.6
8
2019-08-22 14:08
這款直流源看外觀貌似自冷吧，電壓電流精度怎么樣，都有哪些保護功能？要是輸出是雙通道就更完美。最最關心的性價比如何？
0
回復
gaon
LV.7
9
2019-08-22 14:31
TDK-Lambda Z+系列超小型CV/CC可編程電源,真是名符其實的小,這么小巧而功能強大的電源，市場上還真不多見,還是2U的標準高度設計，不僅是移動使用還是系統集成使用都非常方便。加上可擴展的性能，幾臺并聯，即可滿足大功率大電流的特殊場合應用。靈活方便。
0
回復
zhaowenming
LV.6
10
2019-08-22 16:09
@gaon
TDK-LambdaZ+系列超小型CV/CC可編程電源,真是名符其實的小,這么小巧而功能強大的電源，市場上還真不多見,還是2U的標準高度設計，不僅是移動使用還是系統集成使用都非常方便。加上可擴展的性能，幾臺并聯，即可滿足大功率大電流的特殊場合應用。靈活方便。
  體積做的如此之小.功率密度做的真高?？戳藙?dòng)態響應測試，數據也還不錯。輸出可調帶多種通訊接口，可以實現多機并用。確實很靈活。說實話，想看一下內部結構
0
回復
其樂518
LV.2
11
2019-08-22 20:08
@zhaowenming
 體積做的如此之小.功率密度做的真高。看了動態響應測試，數據也還不錯。輸出可調帶多種通訊接口，可以實現多機并用。確實很靈活。說實話，想看一下內部結構[圖片]
TD產品確實強悍，請問一下，你們這款產品可以帶到高速公路上使用嗎？一般的雨水有防護能力嗎？機子里面是怎么散熱的？夏天室外長時間工作穩定如何呢？謝謝
0
回復
yuxueqi109
LV.3
12
2019-08-22 20:12
TDK是日本的一家企業。產品主要有電容和電感，不知道還有可調電源，此款是開關電源，還是線性電源，有恒壓或恒流模式，精度是多少。有過流保護功能沒，精度是幾位的。工作溫度在多少度之間，紋波電壓在多少？能否用高頻電路中調試。
0
回復
不可說
LV.5
13
2019-08-22 22:10
從在校時，到畢業一直在電源行業從業，目前也是做電源模塊的，TDK能把一個輸出功率800W的可調電源做到這么小體積，電源范圍也很寬，技術真的是夠厲害的。很想知道用的什么拓?fù)浣Y(jié)構能把功率密度做這么大，還有使用的什么控制算法。希望J斑竹能拆機給大家伙展示下，多學習學習。
0
回復
CDJ01
LV.5
14
2019-08-22 22:50
從學校到職場，只用過TI和某緯的程控電源，TDK的電容電感用的多了，第一次聽說TDK還做電源，真的是我孤陋寡聞了，看來以后要多逛電源網，哈哈。TDK這款電源，看圖片和重量它的功率密度很高，測試波形也很漂亮。我有一個疑問，版主有提高這款電源能夠多個串聯和并聯使用，那它均壓和均流特性怎么樣？
0
回復
www297743
LV.1
15
2019-08-23 08:29
可編程電源，尺寸如此之小，重量如此之輕。方便了工程師外出做事。還可以調整各種輸入輸出值，哦，非常不錯。推薦給老板，希望老板肯買一臺給我們玩一下。讓我們也享受下高科技。
0
回復
Icetea
LV.2
16
2019-08-23 09:21

對于可編程直流電源：

1.最重要的是預留USB（5V/2.1A）供電口,不管是維修還是測試都有非常大的用處?，F(xiàn)在IOT這么發達，很多小產品都是USB供電的，給調試及測試帶來工作方便

2.電流也是一個方便，建議增加一個uA檔位，測試低功耗產品可以工直觀

3.預留U盤存儲數據，對后期測試出報告有好處

0
回復
2019-08-23 10:00
@Icetea
對于可編程直流電源：1.最重要的是預留USB（5V/2.1A）供電口,不管是維修還是測試都有非常大的用處。現在IOT這么發達，很多小產品都是USB供電的，給調試及測試帶來工作方便2.電流也是一個方便，建議增加一個uA檔位，測試低功耗產品可以工直觀3.預留U盤存儲數據，對后期測試出報告有好處
TDK的這款顆編程電源小巧而且輕便，對于經常外出的攻城獅來說是非常適用的一款電源。想問下這款電源是否具備外部調制功能，調制斜率可以達到多少？
0
回復
電子李
LV.1
18
2019-08-23 14:27

個人認為電源亮點如下：

1.電源電壓0~36V，滿足很多工程師的需求

2.電流可以達到24A，800W功率，也是非常強悍的

3.通訊接口不僅有232，還有LAN口，更適合這個網絡發達的時代

4.看動態響應截圖性能也很有保障

需要關注的點：

電源深度很大，需要一個很大的桌面，搬運也不方便，不過硬件好電源都這樣

0
回復
jlh213
LV.6
19
2019-08-23 16:22
外觀小巧玲瓏，性能應該也不錯，范圍也合適，樓主還給出了測試的波形圖，應該不失為電源工程師的必備佳品！性能方面，我司也擁有一臺600V/25A的電源，性能也不錯，售后方便也很靠譜，到位，就是不知道價格方面怎么樣了？是不是擁有超高的性價比了！
0
回復
zhanceshen
LV.2
20
2019-08-23 19:44
之前去參加展覽會時，博蘭德公司好像也做的也是這種功率密度大，效率高的可調電源，這種TDK-Lambda Z+系列采用的主電路拓?fù)涫鞘裁唇Y(jié)構？有沒有為可擴展功能？對于家電行業的節能需求有沒有類似的產品？
0
回復
vera69
LV.1
21
2019-08-23 22:25
這應是一款直流調壓源吧，最驚艷的部分感覺是兼容USB、RS232/485，以及IEEE、LAN等，而且具備模擬量和數字量的控制，如果能加入CAN可能會提高不少成本，但是能在工業中大量使用。體積小，功率密度高，調壓范圍寬，可以多級并聯擴展，是一個能打的小天使。
0
回復
2019-08-23 22:34

這么小的體積的可調電源，很好奇它的拓?fù)浣Y(jié)構，是LLC的嗎？

通常見到的可調電源基本都是長方體的大塊頭，功率越大功能越多體積就越大， 而且會很重，不易于出差攜帶。

這款袖珍電源，在實驗室里也會節省很多空間，只是看樣子價格應該不會便宜。

另外還希望了解，這么小的體積，怎么散熱的呢，應該是小風扇吹的吧，那噪聲大不大呢？

一款電源如果進入商業化，需要過安規、可靠性和EMC等，能做到如此精致，可見TDK工程師的能力很優秀??！

0
回復
gxg1122
LV.10
23
2019-08-24 13:02
@hugan
這款直流源看外觀貌似自冷吧，電壓電流精度怎么樣，都有哪些保護功能？要是輸出是雙通道就更完美。最最關心的性價比如何？
TDK-Lambda這款電源的確尺寸很小巧，輸出功率很大，重量輕。這個電源遠程控制的方式后端接口都支持嗎？這個協議編程簡單嗎？電源的線性度怎么樣？輸出電壓和電流的精度能達到多少了？
0
回復
紫蝶
LV.9
24
2019-08-25 19:34
@zhanceshen
之前去參加展覽會時，博蘭德公司好像也做的也是這種功率密度大，效率高的可調電源，這種TDK-LambdaZ+系列采用的主電路拓?fù)涫鞘裁唇Y(jié)構？有沒有為可擴展功能？對于家電行業的節能需求有沒有類似的產品？
這款電源比較厲害，測試過程用的程控電源都功率沒這個大，看尺寸也很小。TDK的這個電源的全負載范圍內的恒流CC/恒壓CV精度怎么樣？最大能承受多大的負載了？不知道對于感性負載貨容性驅動恒流精度怎么樣？精度高的可以驅動大的感性線圈比較好使用。
0
回復
kotliner
LV.3
25
2019-08-25 22:21

TDK-Lambda Z+系列超小型CV/CC可編程電源，僅35CM的長度，從外形上看非常小巧，設計感十足。在超小的尺寸內，具備800W的輸出功率，背面的接口也非常豐富，支持USB、RS232/485、網卡接口等等。希望分享更多應用案例。

0
回復
2019-08-26 17:06
@kotliner
TDK-LambdaZ+系列超小型CV/CC可編程電源，僅35CM的長度，從外形上看非常小巧，設計感十足。在超小的尺寸內，具備800W的輸出功率，背面的接口也非常豐富，支持USB、RS232/485、網卡接口等等。希望分享更多應用案例。

這款可編程電源從尺寸和重量上來看，的確很適合出差或者現場調試設備的應用場景，的確是一個神器。

從輸出功率范圍，輸出電壓和電流的能力來看，也基本上滿足了絕多大數設備的需求，帶負載能力很優秀。

支持通信和遠程控制，就是不知道針對這一塊的功能有什么亮點和優勢，好想擁有一臺玩一下。

針對一些現場和戶外的調試，一般工況比較差，不知道針對震動和跌落這一塊是不是也有很好的表現呢。

0
回復
duanbinwei
LV.1
27
2019-08-26 17:11
這款電源設計合理，體重比較輕，體積也比較小，方便我們工程師進行測試，除了可以輸出恒壓和恒流外，該電源容量比較大，可以實現串聯和并聯的輸出，增大了需求，希望該電源的容量可以再大一些，比如上千伏，滿足更多用戶的需求。
0
回復
2019-08-26 17:21
@duanbinwei
這款電源設計合理，體重比較輕，體積也比較小，方便我們工程師進行測試，除了可以輸出恒壓和恒流外，該電源容量比較大，可以實現串聯和并聯的輸出，增大了需求，希望該電源的容量可以再大一些，比如上千伏，滿足更多用戶的需求。
這款可編程電子負載體積小，功率這么大，功能這么強大，不知電流精度如何，電壓精度又是怎么樣的呢，可靠性如何，短路保護做得怎么樣？電流能達到24A很大的了，就是電壓只有36V，好像有點低，要是能達到60V就好了，就能滿足更多客戶的需求。
0
回復
denyuiwen
LV.7
29
2019-08-26 18:39
看了1和5樓的產品介紹，感嘆現在有產品越做越好，越做越小。這款電源對于經常外出調試和維修的人來說，是一款非常實用的工具。它的電流和電壓可調，而且外部編程可調，數據可聯網，而且高低壓輸出性能也非常OK，對于電源：１滿載情況下，如何保證散熱。２外出低溫能保證正常工作？３：電流電壓的精度，短 開路保護，會不會在切換的時候有浪涌。
0
回復
denxuiyue
LV.1
30
2019-08-26 18:53
@javike
。。。。。。上接第1帖。。。。。。作為可編程電源，其動態性能必須要強悍才能適應各種應用場合，接下來懟一把這款電源的動態性能。采用日本菊水PLZ1003W電子負載進行的動態測試，動態參數設置為這款電子負載的最高性能，Tr和Tf為50uS ，周期為1mS，電流設置從空載0A直接突加載到滿載24A，再切換到半載12A。[圖片]1通道黃色波形為輸出電壓波形。2通道綠色波形為輸出電流波形。此時Z+可編程電源設置是36V輸出，第一個負載跳變相當于直接從空載切到800W滿載。從圖中可以看出電流斜率高達202.4uA/ns，輸出電壓的波動非常小。 采用交流耦合看看這種大動態下的紋波：[圖片]作為電源工程師應該都知道，從空載切換到滿載時，電源需要從跳周期模式切換到深度連續模式，這也是最苛刻的測試擼。在這樣極限的測試條件下，TDK-LambdaZ+系列超小型CV/CC可編程電源的表現相當不錯，極限情況下的紋波峰峰值僅為303.9+561.7=865.6mV，對應36V輸出的紋波比例僅為2%。 再看看輕載切載的性能。電流設置從10%負載，即輕載2.4A直接突加載到滿載24A，再切換到半載12A。 [圖片]此時的電流斜率高達320.3+588.4=908.7mV。。。。。。。下接第38帖。。。。。
與常規的電源相比，TDK-Lambda Z+系列超小型CV/CC可編程電源優勢非常明顯，體積小，功率大，可編程調節，開關切換時間短，輸出的紋波小，好的同時，他的性能是否如測評中說的一樣優秀呢？只有用過才知道。1：電壓電流精度，能否達到0.01V/1MA？  ２：高低電壓切換時會不會有高脈沖波，性價比如何？
0
回復
zhuxuanwei
LV.4
31
2019-08-27 08:57
TDK-Lambda Z+系列超小型CV/CC可編程電源的最大功率能做到多少W？恒壓模式與恒流模式是自動切換還是需要手動設置？
