反激開關電源--變壓器繞制探討

最近開始著手設計開關電源,當然遇到很多問題。

本帖別的問題不探討,就來分享一下關于反激變換器變壓器繞制方面的疑問。

希望可以大家共同進步!幫助那些和我一樣有疑惑的人進一步研究學習。



-------------------------------------------------------分割線---------------------------------------------------------------

在反激變換器中,繞組的相對極性是故意安排的,以使原邊側繞組導通時,副邊側繞組不導通。那么這個繞組相對極性是是硬性條件呢?還是原邊側導通時副邊側繞組不導通是硬性條件呢?

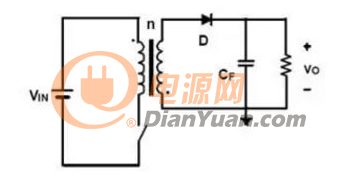

或許你不糾結這個問題,比如下圖:

QQ圖片20190819203230

這是一個上面兩個條件同時滿足的電路設計,同時滿足極性相對以及原邊導通時副邊不導通原則。

當然這是正確的。

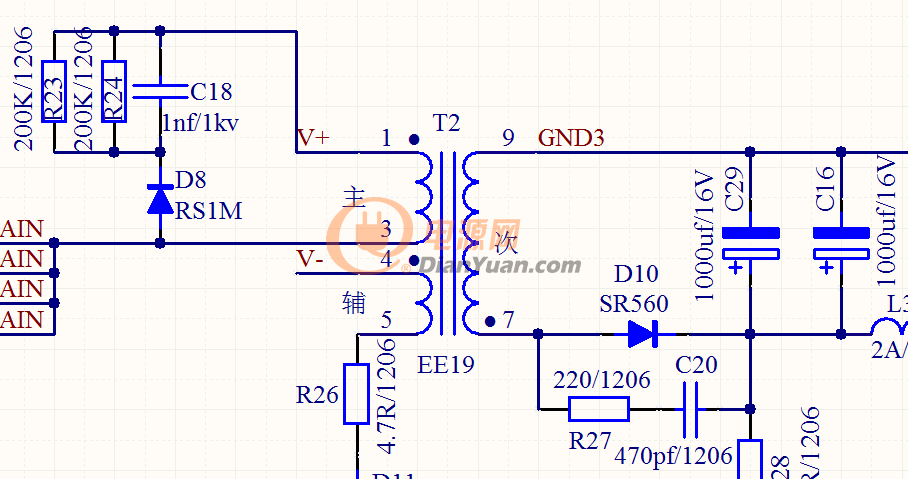

再看下圖:

QQ圖片20190819203609

請大家忽略圖上的極性,這就是我開始著手設計的反激電源變壓器部分原理圖。因為PCB布局時方便,修改了網絡標號,原理圖還沒有修正。

而這樣的電路你又該如何設計此變壓器繞線方向呢?



如果遵循繞組極性相對,那么原邊側導通時副邊側也導通了。如果二極管在次級另外一側就和上圖一樣。我只需要更改此原理圖輔助繞組同名端就可以了。

如果遵循原邊側導通時副邊側不導通,那么繞組就不能相對極性。



我說的都是按照同一方向進行繞制。如圖一,初級從同名端開始順時針繞制,次級也從同名端開始順時針繞制。看其他帖子了解到,次級也可以從另外一端逆時針繞制。



下面開始大家一起討論。哈哈

全部回復(17)
正序查看
倒序查看
又忘了
LV.4
2
2019-08-20 09:23

占樓

0
回復
hylylx
LV.9
3
2019-08-20 09:26
看不懂,不理解樓主想干什么
0
回復
又忘了
LV.4
4
2019-08-20 09:31

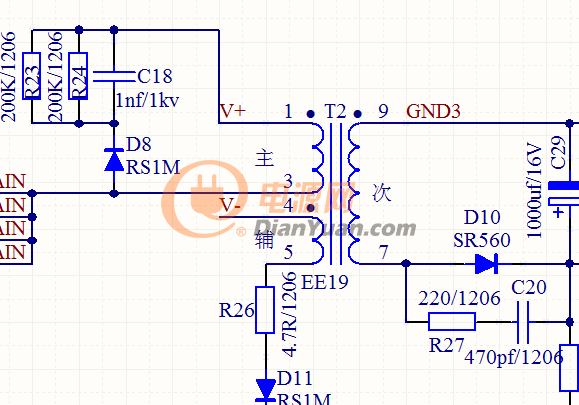

下面我將實驗依據反激為硬性條件來繞制變壓器,如下圖我已修正:





0
回復
又忘了
LV.4
5
2019-08-20 09:32
@又忘了
下面我將實驗依據反激為硬性條件來繞制變壓器,如下圖我已修正: [圖片]

變壓器全部繞組為同相繞制。

0
回復
又忘了
LV.4
6
2019-08-20 09:34
@hylylx
[圖片]看不懂,不理解樓主想干什么
,往往簡單的問題研究起來或許更有意思。
0
回復
shao456
LV.6
7
2019-08-20 21:05

你的原理圖的同名端標的都不對,原理圖的腳位可以任意調,只要與PCB的封裝對應好就行了

再說變壓器,立式骨架(5+5)為例,原副邊的都順時針繞線,1(起點),3(終點)為原邊,7(起點),9(終點)為副邊的話,那么,1和7是同名端;3和9是同名端。

正確的做法是先確定變壓器的腳位和同名端,再去畫原理圖,原理圖即使沒有同名端的標記,但與變壓器的PCB完全對應就沒有問題。

0
回復
GJGJ
LV.1
8
2019-08-20 23:58
變壓器制作主要和變壓器骨架材質(鐵氧體),和匝數比相關。在繞制時候盡量把絕緣做好,高低壓側不要搞錯順序
0
回復
薄浩楠
LV.5
9
2019-08-21 12:48
@GJGJ
變壓器制作主要和變壓器骨架材質(鐵氧體),和匝數比相關。在繞制時候盡量把絕緣做好,高低壓側不要搞錯順序
變壓器低壓側一定要選較粗的漆包線,耐流大
0
回復
gxg1122
LV.10
10
2019-08-21 13:00
@shao456
你的原理圖的同名端標的都不對,原理圖的腳位可以任意調,只要與PCB的封裝對應好就行了再說變壓器,立式骨架(5+5)為例,原副邊的都順時針繞線,1(起點),3(終點)為原邊,7(起點),9(終點)為副邊的話,那么,1和7是同名端;3和9是同名端。正確的做法是先確定變壓器的腳位和同名端,再去畫原理圖,原理圖即使沒有同名端的標記,但與變壓器的PCB完全對應就沒有問題。
其實變壓器的繞制還是比較講究的,不同的繞法參數差別還挺大的。沒這么細研究過。
0
回復
又忘了
LV.4
11
2019-08-21 14:57
@shao456
你的原理圖的同名端標的都不對,原理圖的腳位可以任意調,只要與PCB的封裝對應好就行了再說變壓器,立式骨架(5+5)為例,原副邊的都順時針繞線,1(起點),3(終點)為原邊,7(起點),9(終點)為副邊的話,那么,1和7是同名端;3和9是同名端。正確的做法是先確定變壓器的腳位和同名端,再去畫原理圖,原理圖即使沒有同名端的標記,但與變壓器的PCB完全對應就沒有問題。

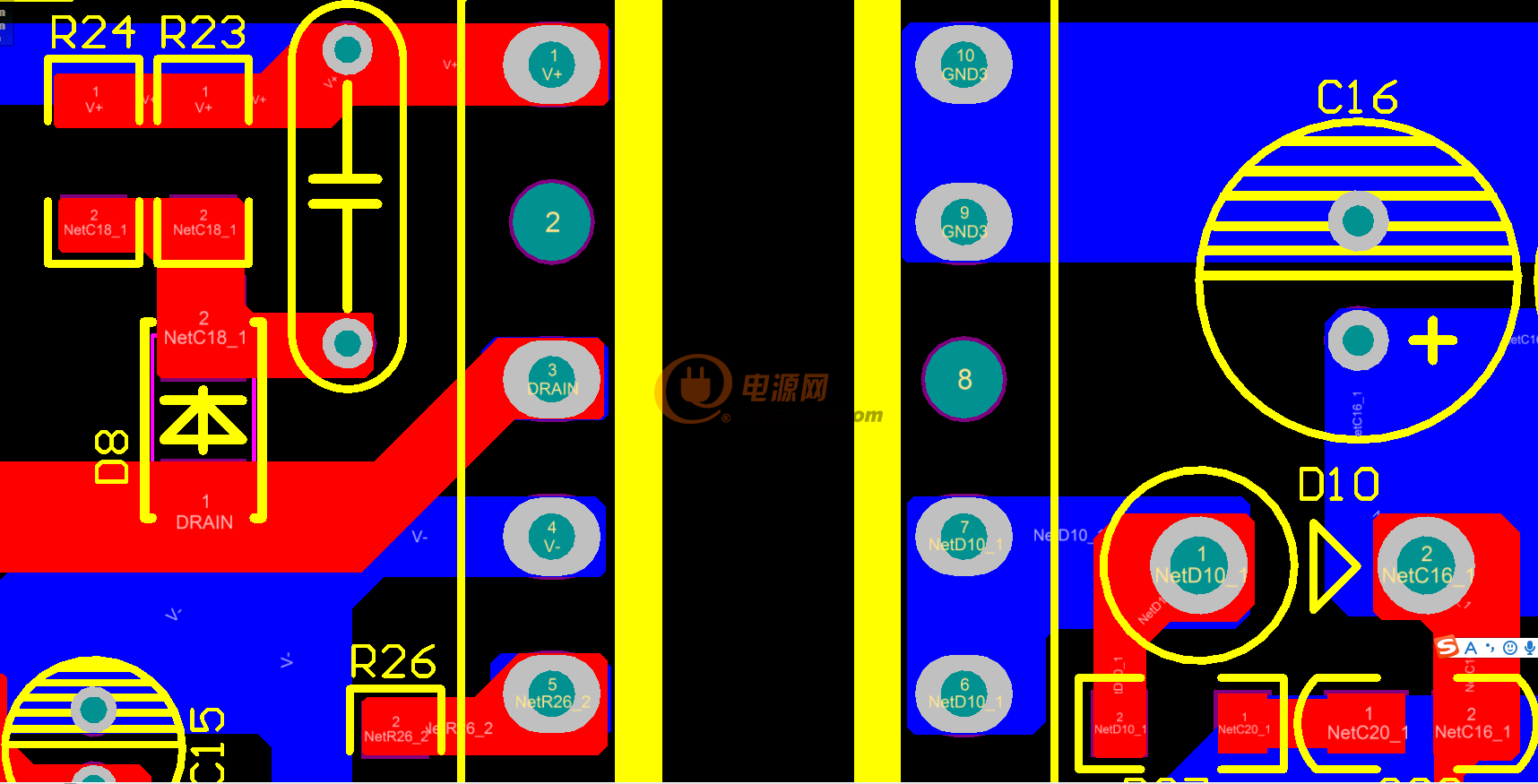

那您看我4樓那樣的原理圖對應下圖PCB怎么樣:





我試了一下,以1-9-4腳為同名端起始順時針繞制,還有輸出。因為第一次設計所以板子還有問題。

0
回復
又忘了
LV.4
12
2019-08-21 14:57
@gxg1122
其實變壓器的繞制還是比較講究的,不同的繞法參數差別還挺大的。沒這么細研究過。
謝謝軍長來占樓
1
回復
又忘了
LV.4
13
2019-08-21 15:00
@薄浩楠
變壓器低壓側一定要選較粗的漆包線,耐流大
確實發現設計反激電源變壓器的時候,比平常的銅絲經驗值過電流大的多。
0
回復
又忘了
LV.4
14
2019-08-21 15:02
@GJGJ
變壓器制作主要和變壓器骨架材質(鐵氧體),和匝數比相關。在繞制時候盡量把絕緣做好,高低壓側不要搞錯順序
那么一般設計的時候是不是磁芯AE選取稍大的好一些,也更加比較好設計呢。發現選的磁芯繞制的時候空間堪憂。
0
回復
又忘了
LV.4
15
2019-08-21 15:11

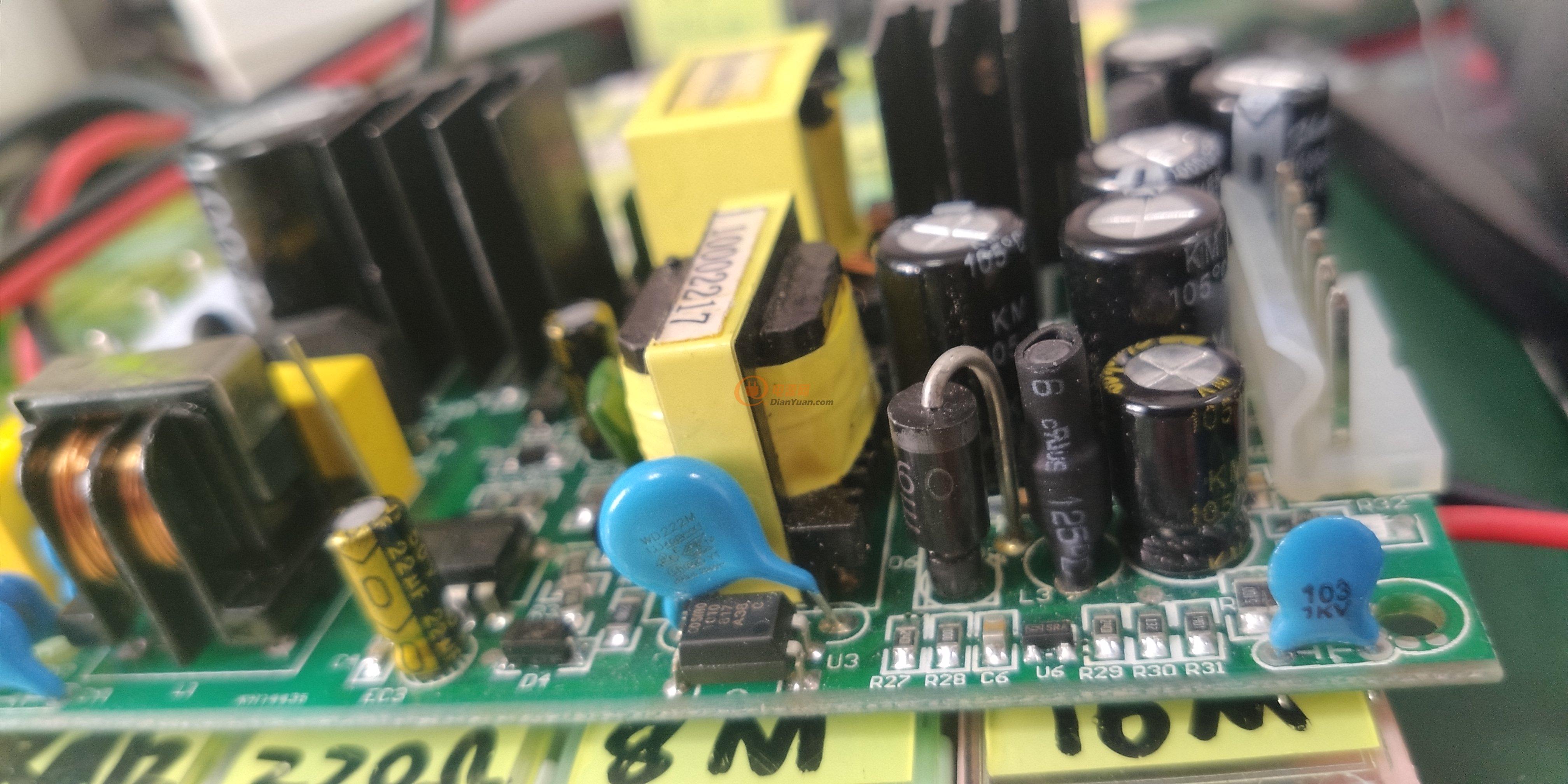

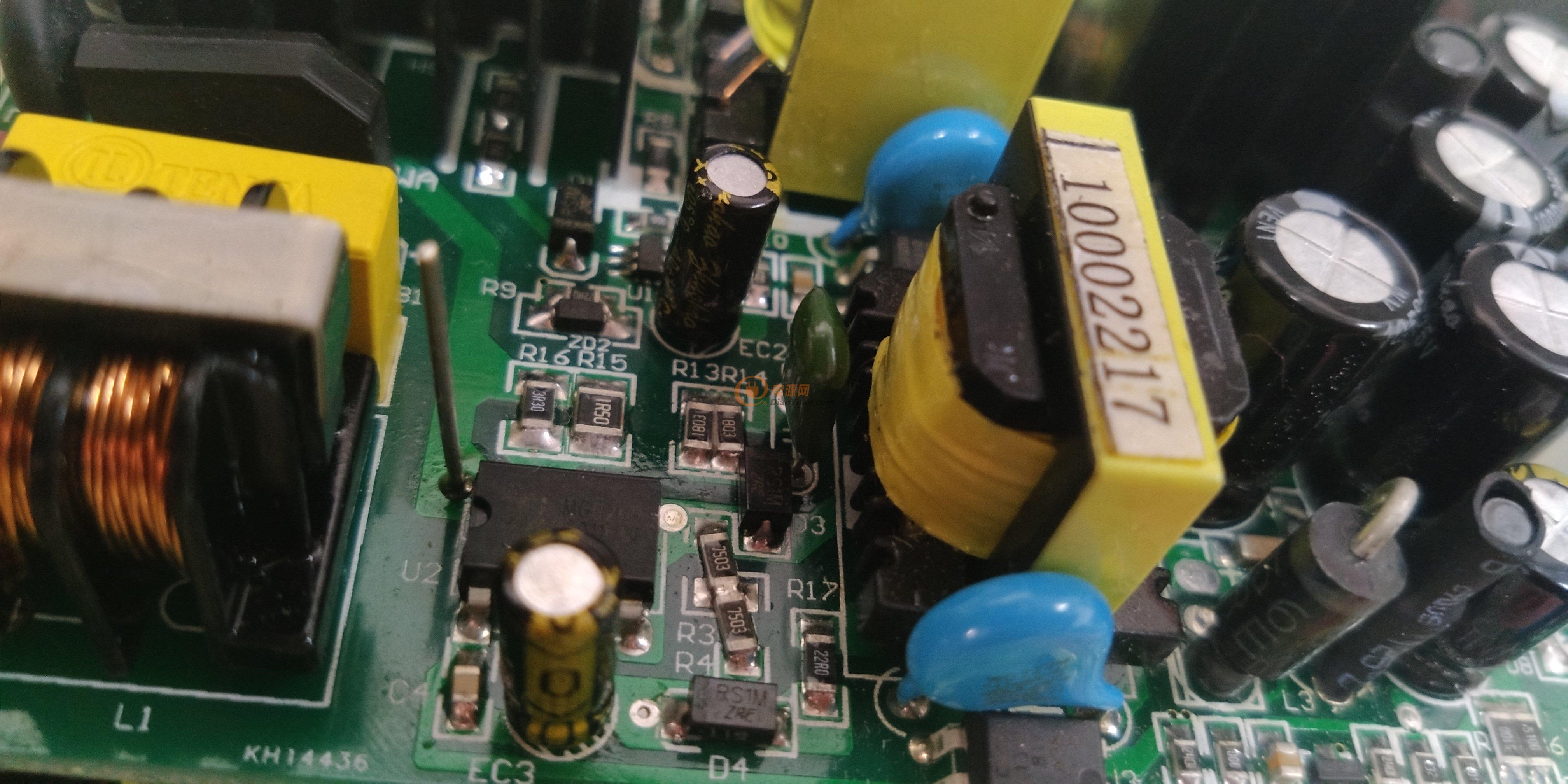

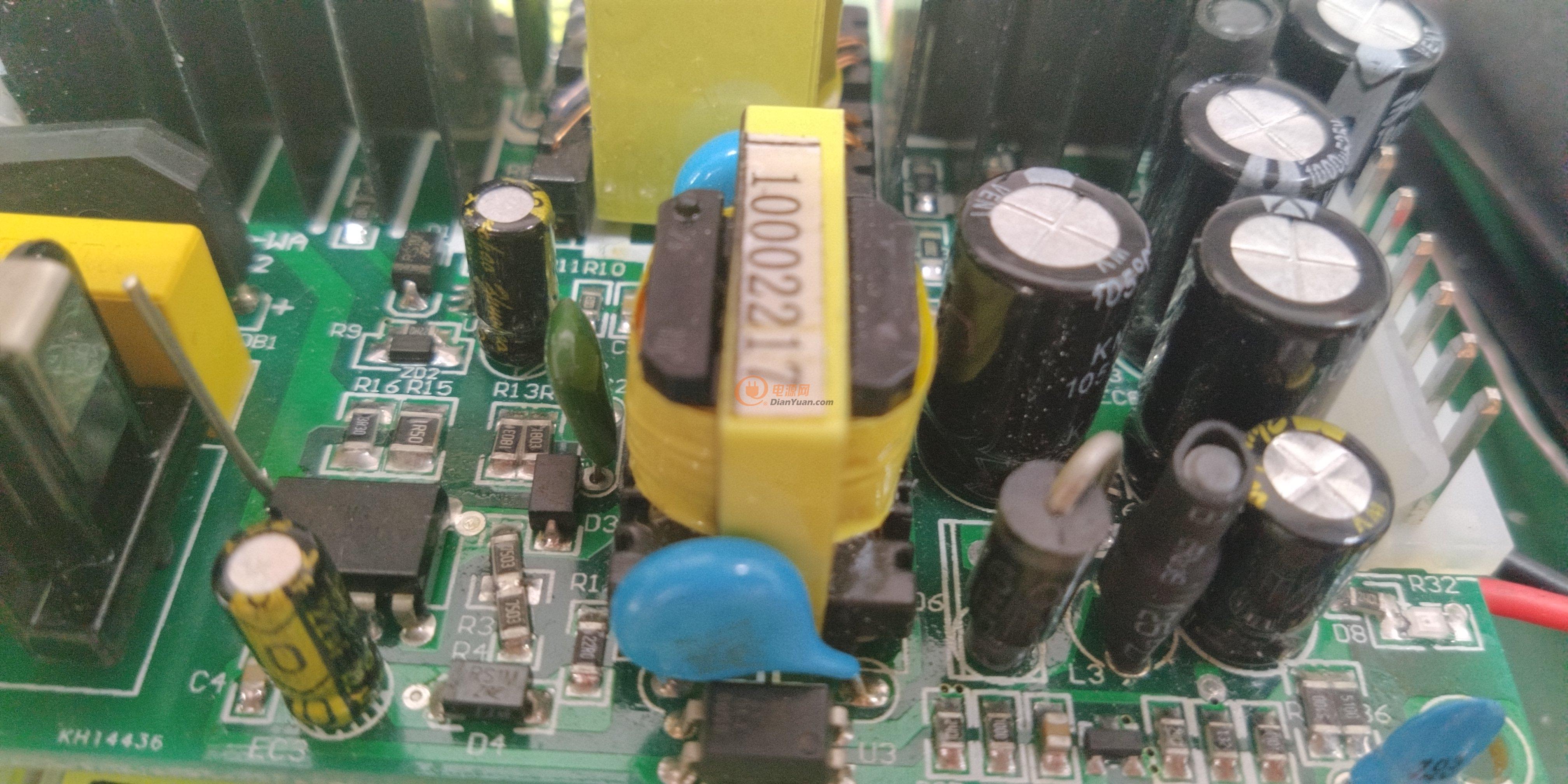

我參考了下面這個市場買來的電源的布局,之所以會有這個問題,也是因為后來發現和我們平常的繞制方法不同。目前還沒有拆它的變壓器,或許這個電源設計者能看到吧。

我4樓上的原理圖接線和這個一樣。

如下圖:









0
回復
shao456
LV.6
16
2019-08-21 15:15
@又忘了
那您看我4樓那樣的原理圖對應下圖PCB怎么樣: [圖片] 我試了一下,以1-9-4腳為同名端起始順時針繞制,還有輸出。因為第一次設計所以板子還有問題。
4樓的原理圖與11樓的PCB對應沒有問題,關鍵是變壓器繞制出來的的同名端是否與你的圖紙能對應。正常情況下,繞出來1和7是同名端。
0
回復
GJGJ
LV.1
17
2019-08-21 23:22
絕緣膠帶一定多繞幾圈
0
回復
又忘了
LV.4
18
2019-08-22 10:00

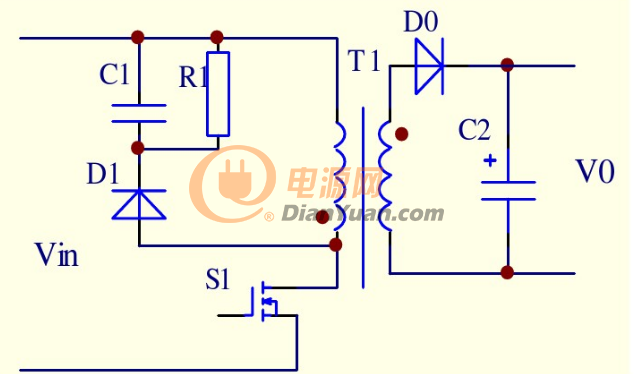

我終于把那個買來參考的反激電源中的變壓器給拆了,并且我也繞制成功了。事實證明,反激電源主要根據其初級導通次級不導通的理念為主要設計理念。之所以書上還有大家都那樣設計(如下圖是大家都習慣的方式),確實很有道理。我個人繞制發現:這樣繞制線圈在結束的時候不會有交叉,大大的提高了安全可靠性。所以根據圖上這樣更合理。



3
