1 方案名稱:AC_DC降壓恒流大功率驅動方案！最大電流有8A高精度1%

2 品牌名稱:世微半導體

3產品描述

AP2400 三功能降壓恒流驅動器

產品特點

寬輸入電壓范圍：5V～100V

可設定電流范圍：10mA～6000mA

固定工作頻率：150KHZ

內置抖頻電路，降低對其他設備的 EMI干擾

平均電流模式采樣，恒流精度更高

0-100%占空比控制，無電流節點跳變

輸出短路保護過溫保護

三功能模式：全亮/半亮/爆閃/三功能循環SOP8 封裝

方案描述

AP2400 是一款 PWM 工作模式,高效率、外圍簡單、外驅功率管，適用于 100V輸入的高精度降壓 LED 恒流驅動芯片。外驅 MOS，最大輸出電流可達 6A。

AP2400 可實現三段功能切換，通過MODE1/2/3 切換三種功能模式：全亮，半亮，爆閃，全亮/半亮/爆閃循環模式。

AP2400 工作頻率固定在 150KHZ 左右，同時內置抖頻電路，可以降低對其他設備的 EMI 干擾。另外采用平均電流采樣模式，可以提高寬輸入電壓情況下的電流精度。

AP2400 帶有輸出短路保護功能，5V～100V 輸入條件下，短時短路不會損壞電源器件。

AP2400 還有過溫調節電流的功能。當芯片內部的溫度達到 140℃左右時，會自動調低輸出電流。

4應用領域

電動車，摩托車燈照明

汽車燈照明

手電筒

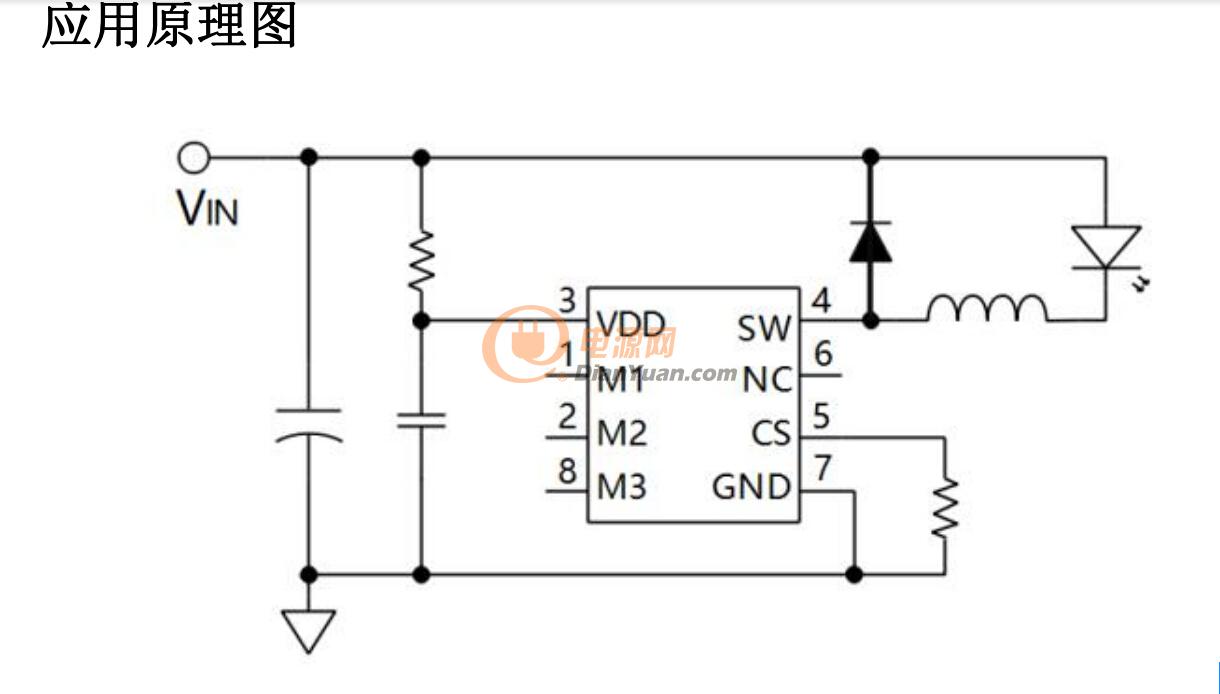

5、原理圖：

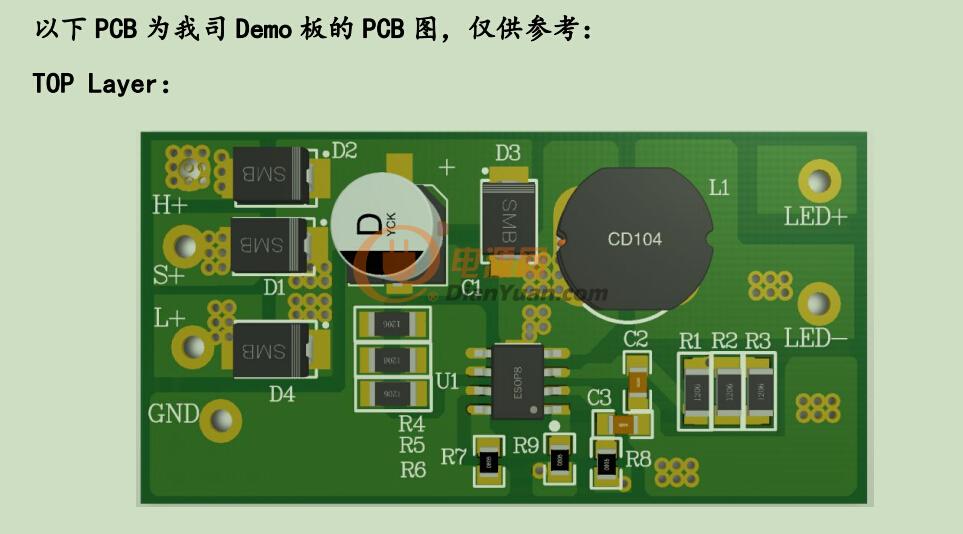

6、樣板實物圖：

車燈驅動板

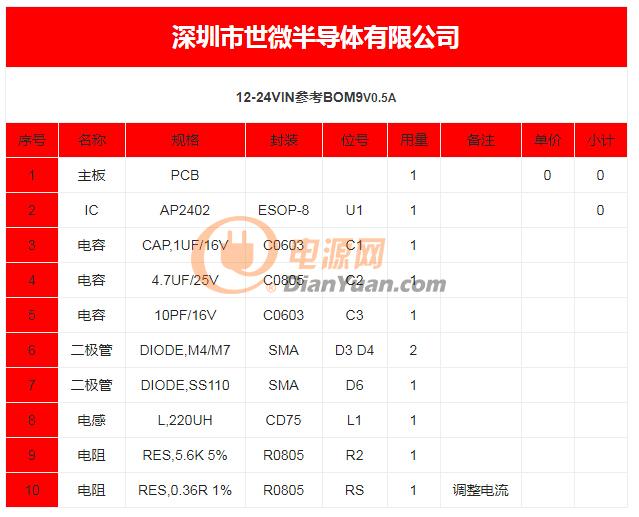

7、車燈驅動板物料清單：
