一：方案名稱：SLM561恒流二極管驅動方案

二：方案品牌：數明半導體

三：方案功能及特點

      1.寬輸入電壓范圍： SLM561：1.3-60V

      2. 低壓差工作，最低支持1.2V壓差恒流

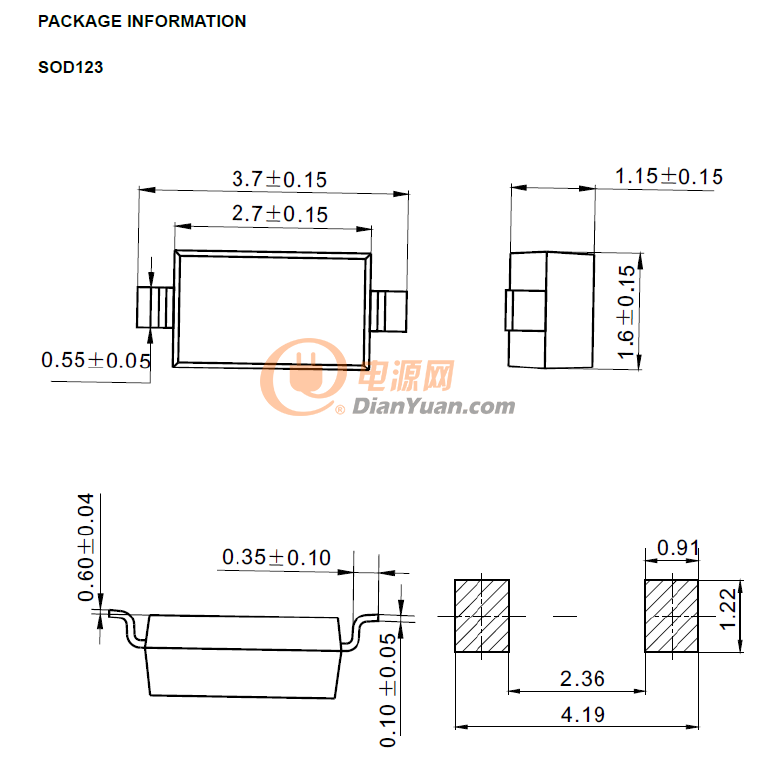

      3. 高可靠性，極簡的外圍(0外圍器件)，小封裝（SOD123），可兼容燈帶上1206電阻，無需更改layout。

四：方案描述

? 線性恒流LED驅動

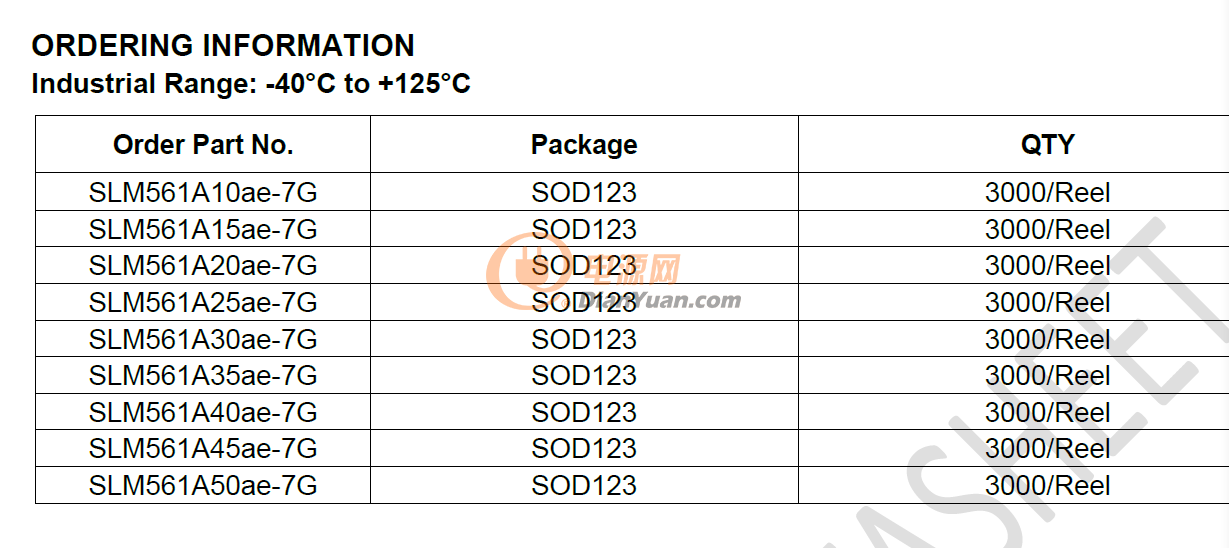

? 10 ~ 50mA，固定電流檔位，5mA一檔

? 寬輸入電壓范圍： 1.2V ~ 60V

? ±5%輸出電流精度

? 電源及負載調變率0.1%/V

? SOT123無鉛環保封裝



 五：應用



? 高端燈條燈帶

? 汽車氛圍燈，尾燈，剎車燈

? LED模組

? 標識牌照明模組（商標、指示牌、倉庫存儲、停車場等）

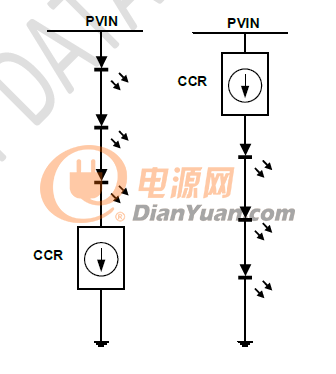

六、電路圖
