概述

SL3037 是一款內置功率MOSFET的單片降壓型開關模式轉換器。

SL3037在5.5-60V 寬輸入電源范圍內實現 0.5 A峰值輸出電流，并且具有出色的線電壓和負載調整率。

SL3037 采用PWM 電流模工作模式，環路易于穩定并提供快速的瞬態響應。

SL3037 集成了包括逐周期電流限制和熱關斷等保護功能。SL3037 采用 SOT23-6 封裝，且外圍元器件少。

特點?

0.5 A 的峰值輸出電流?

0.9Ω 的內部功率MOSFET?

可采用大輸出電容啟動?

低ESR 陶瓷電容輸出穩定?

效率高達 90%?

固定 1 MHz 頻率?

熱關斷?

逐周期過流保護?

寬輸入電壓范圍：5.5~60V?

采用SOT23-6 封裝

應用?

電表?

分布式電源系統?

電池充電器?

線性穩壓器的預調節器

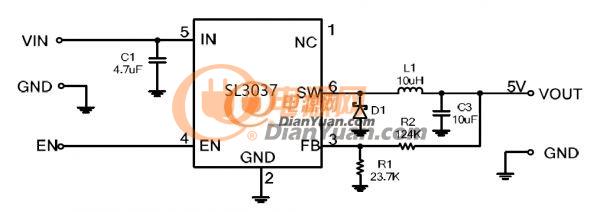

原理圖
