反激電源高電壓下驅動頻率不規律

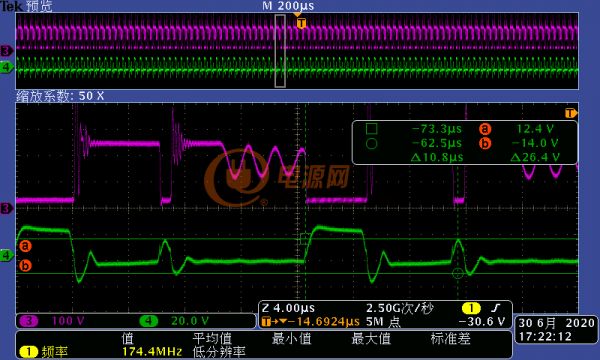

雙管反激電路，芯片是2845，TL431，當輸入電壓到300V左右，出現驅動頻率不規律，圖1綠色為驅動波形，紫色為MOS電壓波形。

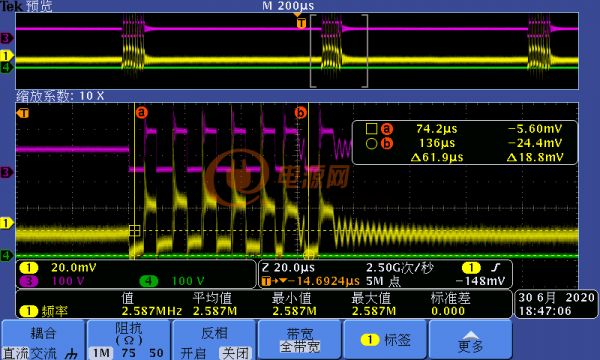

圖2用小環測試，顯示2845上3引腳對地電流波形和MOS上電壓波形一致，這是什么原因？黃色為電流波形

求各位老師指教

tek000421

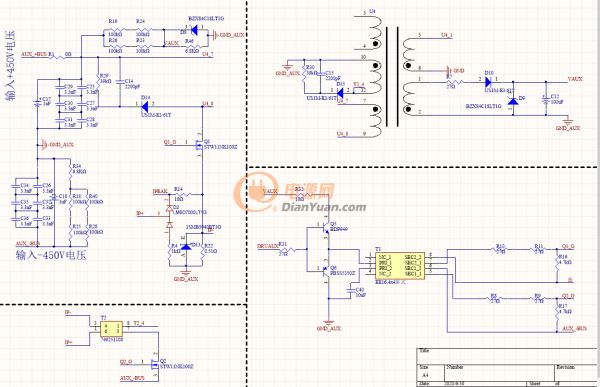

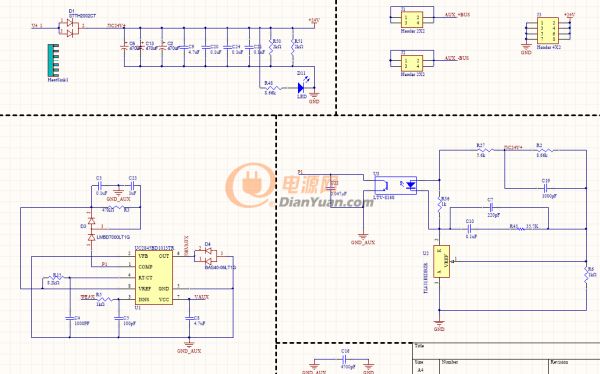

tek000442反激1反激2

全部回復(2)
正序查看
倒序查看
2020-06-30 19:54

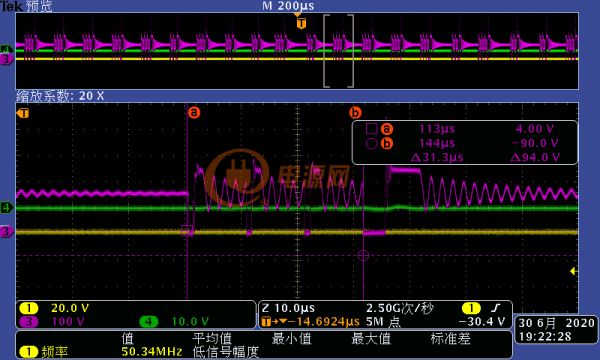

電壓低的時候波形還好，但一升高驅動波形就導致MOS誤開通，頻率不規律，為什么
0
回復
jlh213
LV.6
3
2020-07-01 18:05
@dy-dPPcwinS
電壓低的時候波形還好，但一升高驅動波形就導致MOS誤開通，頻率不規律，為什么[圖片]

剛好解決了這個大小波的問題，也是雙管反激，也是用的UC2845，

UC2845的3腳處的電容100pF太小了，試試1nF的，問題應該就解決了。

0
