求助:關于變頻器調制方式的問題(附圖)

請教各位高手:
我們在開發變頻器的時候發現系統在20~30Hz時,電流發生較為嚴重的畸變,電流波形如附圖所示,電機有脈動現象.變頻器調制方式為SPWM加注入3次諧波.載波頻率為3.6KHz,死區時間4us,實在不知為什么會出現這種現象,(系統在其他頻段2~15Hz,30Hz以上電流波形非常平滑對稱),請高手不吝賜教!!

另想詢問一下,當前VF控制的變頻器使用的調制方式是SPWM的多還是SVPWM的多?
謝謝!!
全部回復(7)
正序查看
倒序查看
2008-08-06 19:48

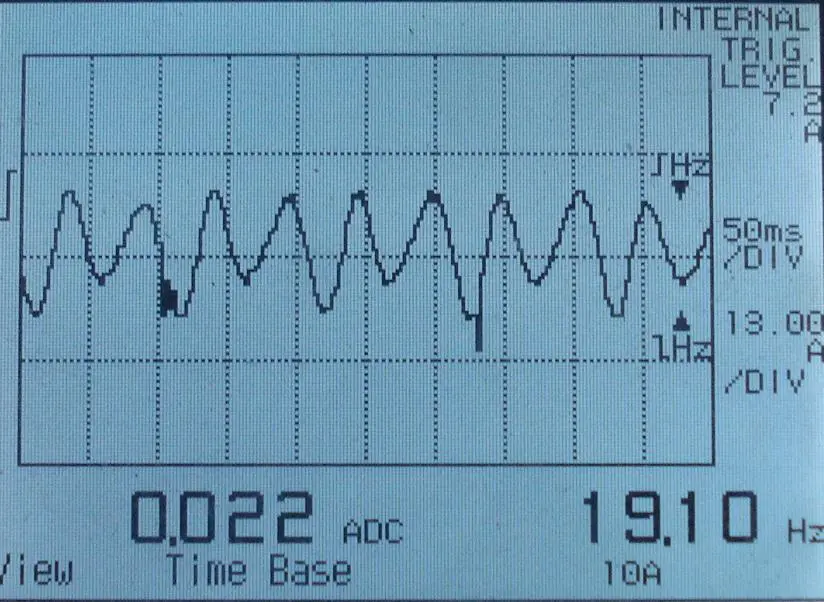

電流波形20Hz500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/90981218023297.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2008-08-06 19:56

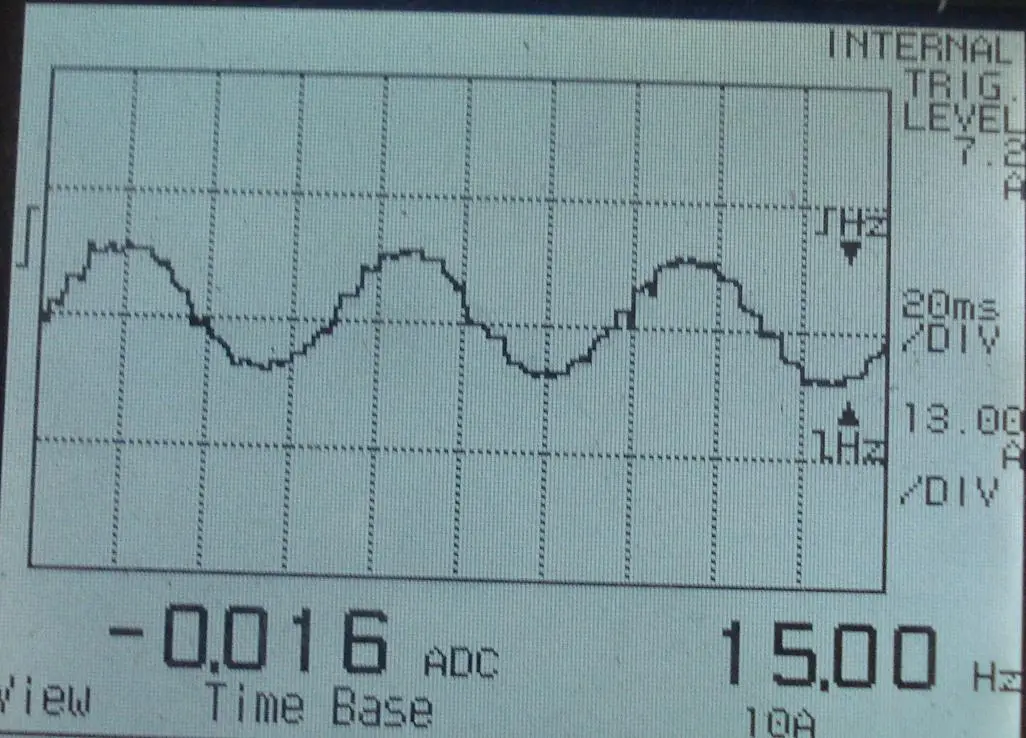

15hz時波形:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/90981218023539.jpg');}" onmousewheel="return imgzoom(this);">

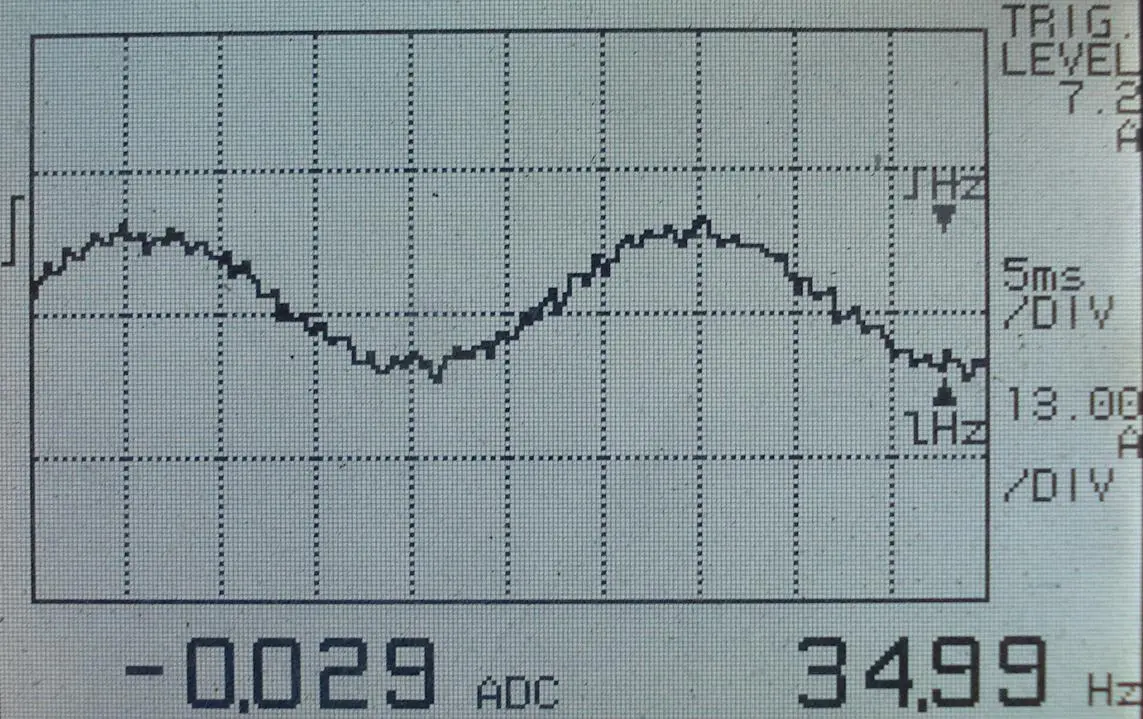

35hz波形:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/90981218023778.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2008-08-07 10:42
怎么沒人呢>??
0
回復
2008-08-11 13:59
@fushengjie
怎么沒人呢>??
沒有人遇到這種問題嗎?
0
回復
2008-08-11 22:46
這個現象我看過,不知道是不是死區補償有沒做好啊?你是搞軟件還是硬件的?這個應該找軟件的解決.
也可能換臺電機頻率就不是這段了,載波也會影響到這段頻率的改變.
0
回復
2008-08-12 14:07
@fushengjie
沒有人遇到這種問題嗎?
不知道你的電機帶載沒有,在輕載時如果有此現象,有可能是死區時間引起的交越失真現象.而在額定或重載時,不會出現交越失真現象.
0
回復
mao001
LV.1
8
2008-08-19 15:45
@fushengjie
怎么沒人呢>??
..3.
