反激式電源12V輸出紋波較大，峰峰值竟然有4V多

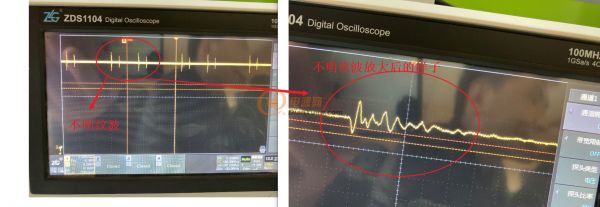

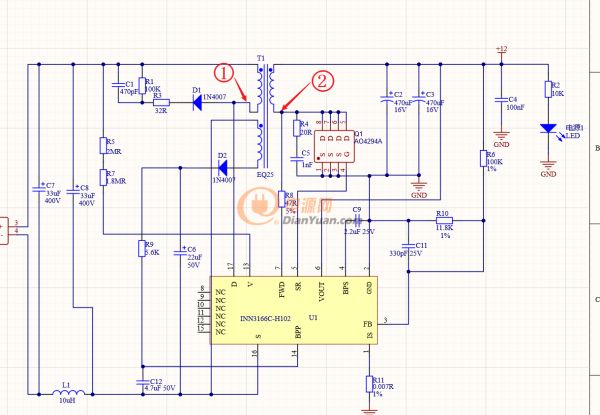

用PI公司的INN3166C芯片做的一個反激電源（輸入AC220V，輸出DC12V），輸出平均值能達到12V，但是用示波器看這個電平有類似于振鈴的紋波存在，請問一下這個干擾怎么緩解啊。加了濾波電容也不行。
全部回復(9)
正序查看
倒序查看
2020-11-18 16:11
0
回復
2020-11-18 16:33
加電容不行就加電感唄
0
回復
2020-11-19 16:55
@半味中藥
[圖片]

示波器的地線去掉，示波器探頭的夾子、勾子去掉，示波器用交流檔

測紋波時，輸出端要加小電解10uF+瓷片電容104去測

0
回復
2020-11-19 20:24
輸出正負端各加一只0.1ufcbb電容到大地
0
回復
2020-11-20 17:18
@edie87@163.com
示波器的地線去掉，示波器探頭的夾子、勾子去掉，示波器用交流檔測紋波時，輸出端要加小電解10uF+瓷片電容104去測
好的，謝謝您，我試試
0
回復
2020-11-20 17:18
@dy-4Jn2MQKD
加電容不行就加電感唄
好的，謝謝，我試試
0
回復
2020-11-20 17:19
@鄭天華的
輸出正負端各加一只0.1ufcbb電容到大地
好的，謝謝您，我試一下
0
回復
2020-11-20 17:30
@半味中藥
[圖片]

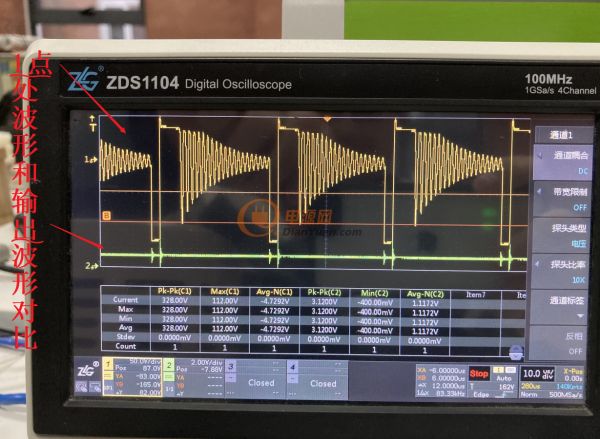

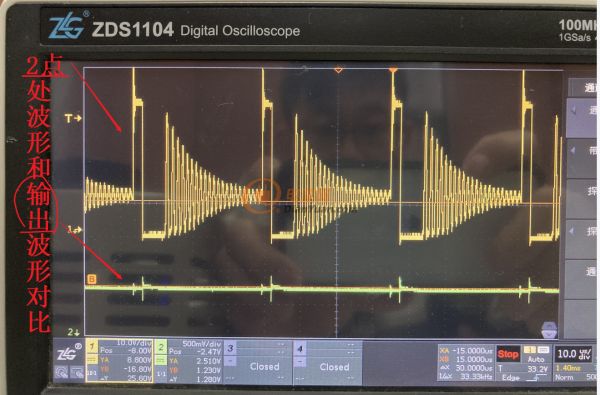

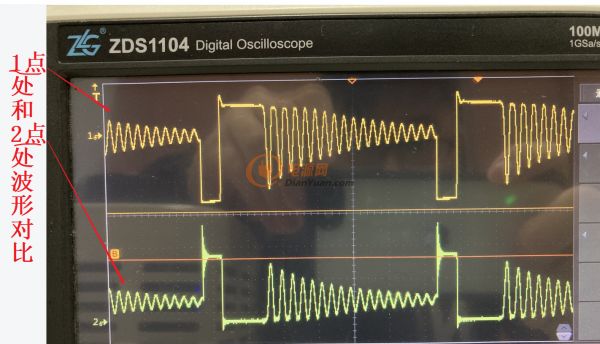

樓下大佬說的方法我都試了一下，效果不是很理想。這是我測的初級繞組和次級繞組的波形對比圖，還望大佬能指點一下問題出在了那里，怎么能把輸出里的雜波給去掉。

0
回復
cruiser0129
LV.1
10
06-27 08:17
@半味中藥
樓下大佬說的方法我都試了一下，效果不是很理想。這是我測的初級繞組和次級繞組的波形對比圖，還望大佬能指點一下問題出在了那里，怎么能把輸出里的雜波給去掉。[圖片][圖片][圖片][圖片]

兄弟問題解決了不？我也遇到類似問題，感謝！
